直插式五脚小型电磁继电器结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290315
  • 直插式五脚小型电磁继电器结构设计
  • 直插式五脚小型电磁继电器结构设计

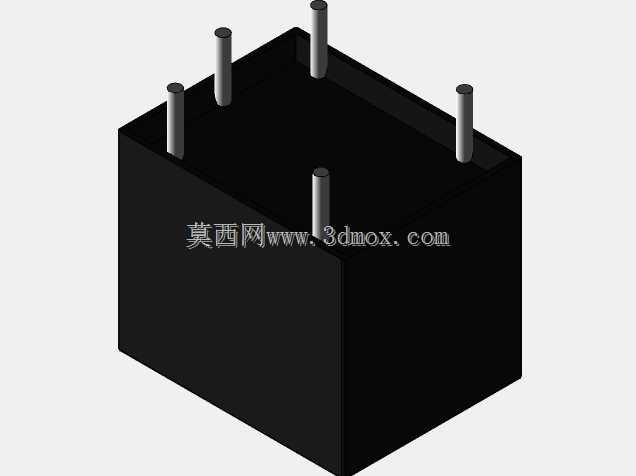

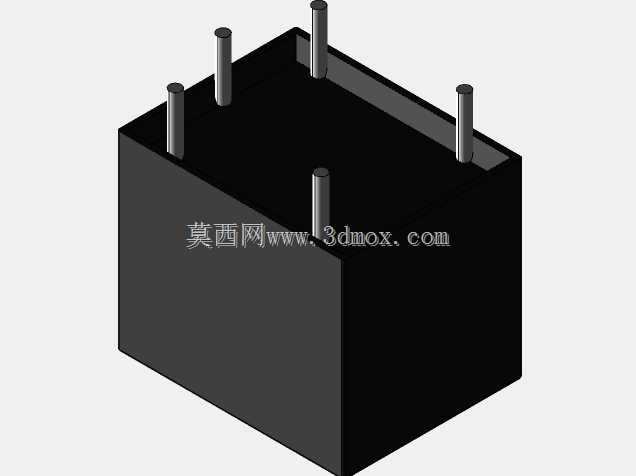

这款直插式五脚电磁继电器,是低压控制回路里极为常用的隔离式通断器件,核心作用是通过小电流控制回路的信号输入,驱动触点完成大电流负载回路的通断动作,彻底实现控制侧与负载侧的电气隔离,避免负载侧的高压、大电流串入控制回路损坏主控器件,在工控板卡、家电控制板、小型电源模块、汽车低压电控单元里都有极高的应用覆盖率。从结构设计来看,整体采用方正的黑色阻燃塑封外壳,外壳材质选用耐温等级达到UL94-V0的热固性工程塑料,能够在触点分断产生电弧、线圈持续发热的工况下,维持结构稳定性,避免外壳受热变形引发引脚错位、内部构件移位的问题。引脚采用直插式排布,五根引脚垂直伸出外壳顶面,其中两根为线圈供电引脚,剩余三根为一组转换触点的公共端、常开端、常闭端,引脚采用镀锡铜基材,既保证焊接时的上锡性能,也能降低引脚与PCB焊盘之间的接触电阻,减少长期通电后的发热损耗。设计过程中充分考虑了PCB安装的边界限制,整体外形为规整立方体,引脚间距符合通用PCB设计的2.54mm网格标准,不需要额外定制异形焊盘,直接适配常规波峰焊、回流焊的生产工艺,安装时不需要额外的固定卡扣,依靠引脚焊接的强度即可满足常规震动工况下的固定需求,外壳顶面平整,也适配自动化贴装设备的吸嘴拾取要求,能够兼容SMT+THT混装生产线的作业流程。内部结构上,线圈缠绕在绝缘骨架上,骨架中间的铁芯带动衔铁动作,衔铁通过绝缘推杆带动触点簧片完成通断切换,触点部位采用银合金材质,降低接触电阻的同时提升抗电弧烧蚀能力,延长器件的带载通断寿命。塑封外壳与底座之间采用密封胶填充,能够阻挡生产过程中的助焊剂、灰尘、潮气进入器件内部,避免触点氧化、线圈绝缘性能下降的问题,在潮湿、多粉尘的工业现场环境下也能维持稳定的工作性能。在实际选型应用中,这类继电器通常被布置在PCB板上的驱动输出端口,前端搭配三极管或者光耦完成线圈侧的驱动,线圈侧的供电电压通常匹配常用的5V、12V、24V直流控制电压,触点侧的带载能力可以满足常规阻性负载、小功率感性负载的通断需求,比如小型电机、电磁阀、指示灯、加热片这类常见负载的控制,都可以通过该类继电器完成回路切换。设计建模时严格对齐引脚的位置度公差,每根引脚的伸出长度、直径、相对位置都按照行业通用的封装尺寸设定,避免出现建模尺寸偏差导致PCB封装不匹配、插装时引脚无法对准焊盘的问题,外壳的边角做了微小的倒角处理,既避免注塑生产时的应力集中问题,也能减少插装过程中外壳边角刮擦PCB表面阻焊层的概率。
