IP67防护等级带翻盖法兰式电源连接器

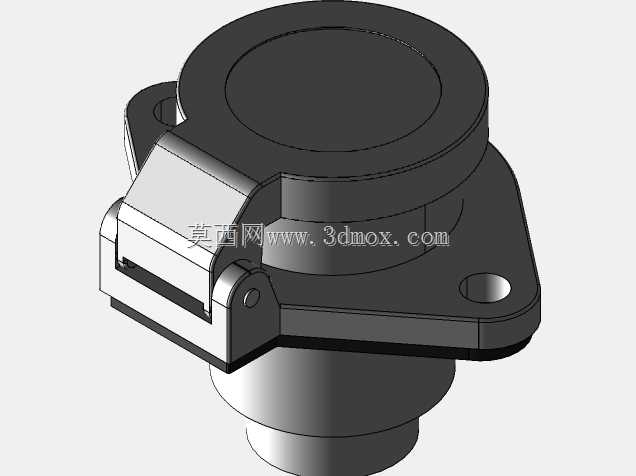

这款带翻盖的法兰式电源连接器，是面向户外、高湿多尘工况设计的接插组件，日常选型中常被用于户外照明设备、工业自动化现场模组、港口机械电控单元、户外通信基站供电回路这类对防护等级有硬性要求的场景，能在淋水、粉尘弥漫的环境下维持稳定的电气连接，避免接插部位因异物侵入出现接触不良、短路等故障。从结构设计来看，主体采用法兰盘固定式安装，法兰盘上预留的两个对称安装孔可直接通过螺栓固定在设备壳体的预留开孔上，安装时需注意法兰盘与设备壳体之间需加装配套密封胶圈，压紧后才能达到标称的IP67防护等级，安装孔的中心距、法兰盘整体外轮廓尺寸都适配行业通用的面板开孔规格，替换同规格旧件时无需重新扩孔或调整安装位，能直接兼容原有设备的安装边界。连接器自带的弹簧翻盖是核心防护结构，在插头未插入时，翻盖在内置扭簧的作用力下会自动压紧在插座接口端面上，翻盖与接口贴合处有一圈嵌入式密封胶条，完全覆盖接插腔体的开口，避免闲置时灰尘、溅水进入腔体内部；翻盖的铰接部位做了限位结构，翻开后最大角度不会超过120度，避免翻盖过度翻转扭簧出现塑性失效，同时铰接轴采用不锈钢材质，长期在户外高低温交变环境下也不会出现锈蚀卡滞。接插腔体内部的接触件采用铜合金镀银处理，接触电阻低，大电流通过时温升控制在安全范围内，腔体内部的绝缘基座采用耐高温阻燃工程塑料，能承受接插时的机械冲击与长期通电的热老化，绝缘性能满足强电回路的安全要求。连接器尾部的出线部位做了阶梯式密封结构，适配不同线径的供电电缆，穿线后拧紧尾部压紧螺母即可挤压密封胶圈抱紧电缆外皮，既可以固定电缆避免拉扯导致接线松脱，也能从出线端阻断水和粉尘的侵入路径。建模时还原了所有装配细节，包括扭簧的安装位、密封胶圈的卡槽、接触件的排布位置、法兰安装孔的倒角细节，翻盖的开合运动行程也做了限位约束，可直接用于设备面板的装配干涉检查，也能作为接插件选型时的结构参考，核对安装空间、接插深度是否满足整机设计要求，避免选型后出现安装位干涉、插头插合后与周边部件距离不足的问题。
