救援机器人用平带张紧装置结构设计

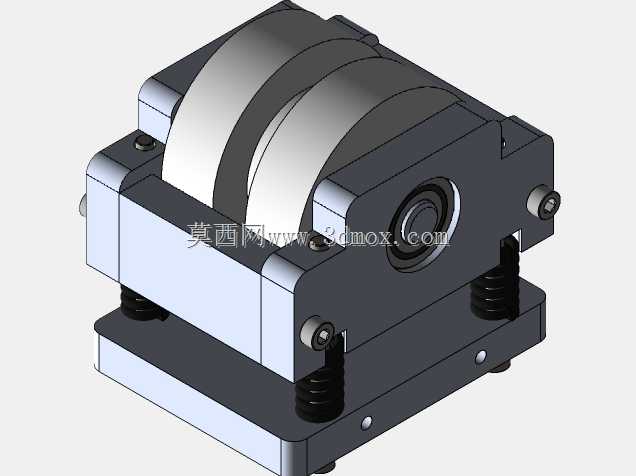

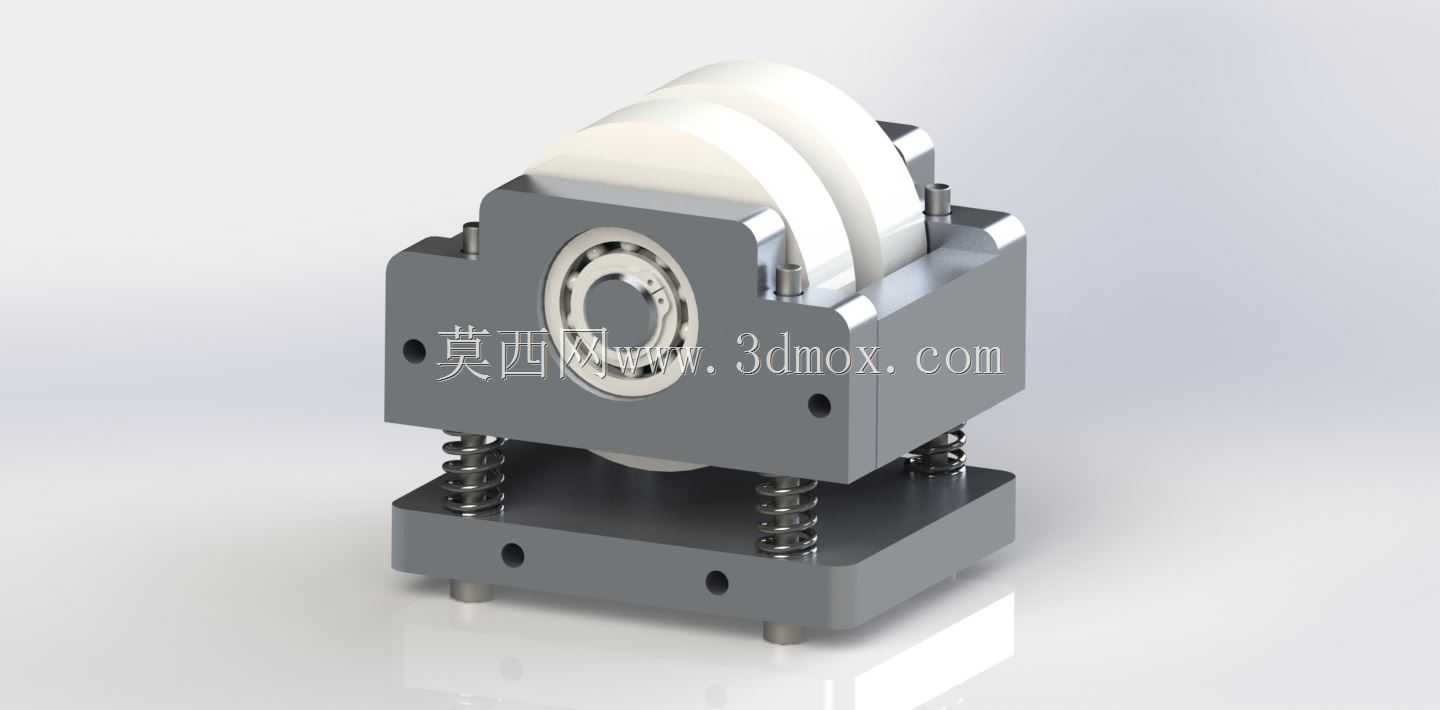

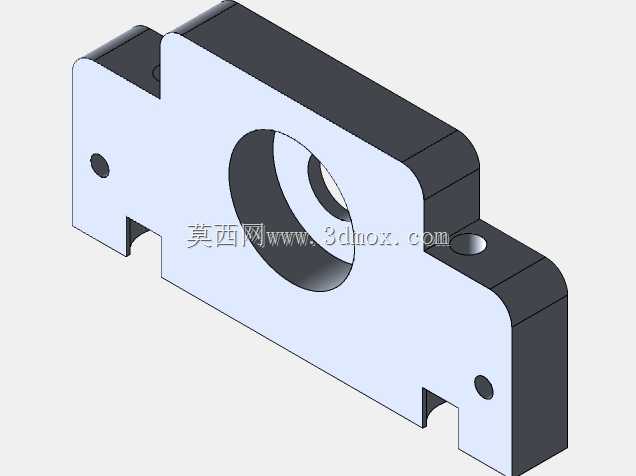

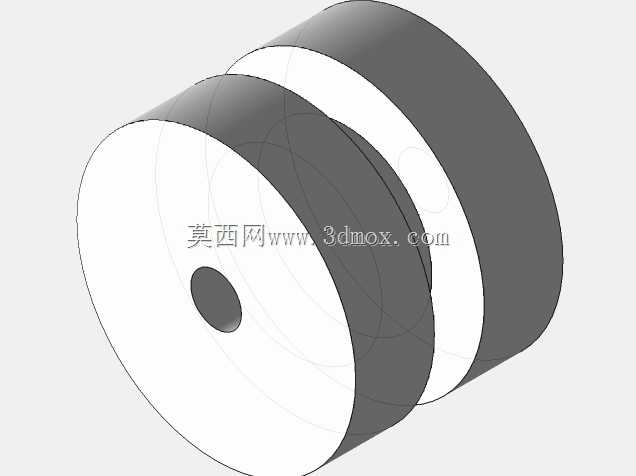

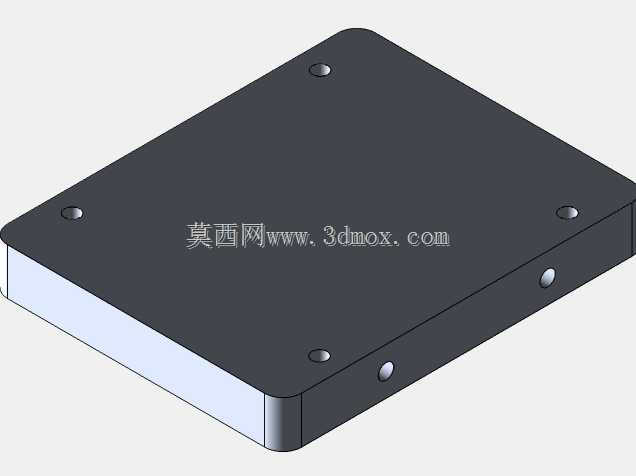

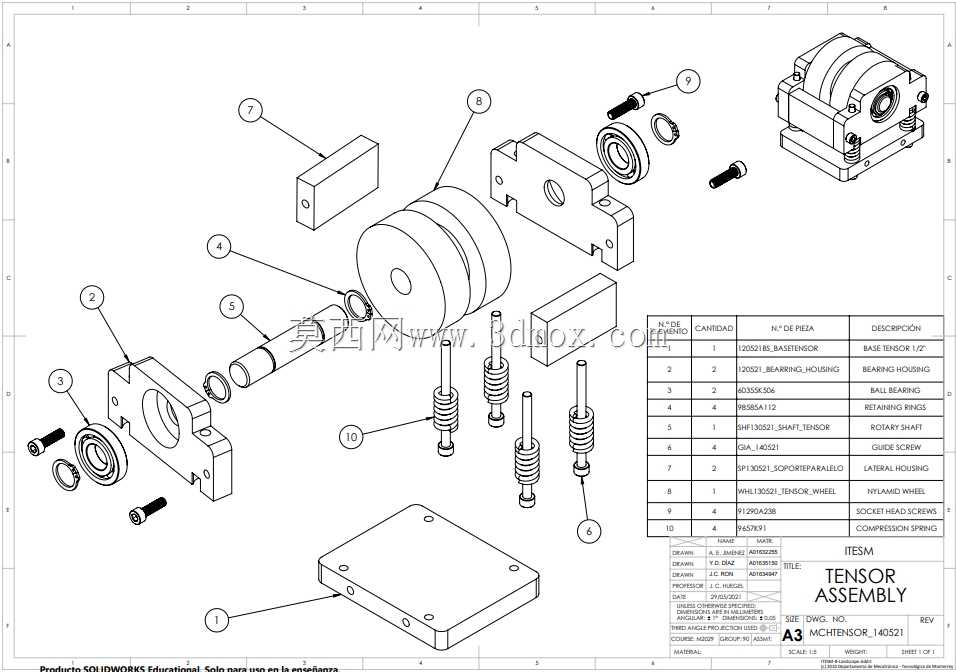

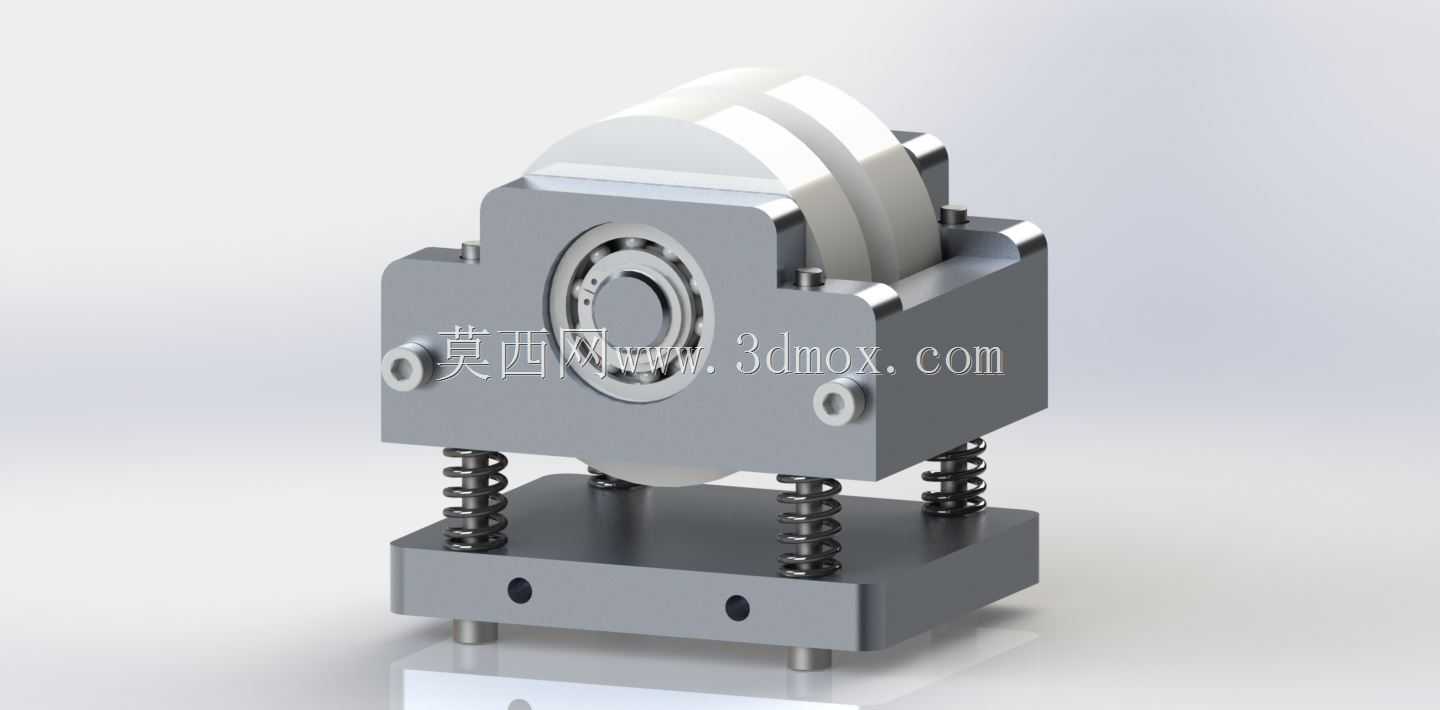

这款平带张紧装置主要适配救援类移动机器人的行走传动系统，在废墟搜救、复杂地形通行的作业场景下，能够持续为传动平带提供稳定的张紧力补偿，避免带传动在颠簸、冲击载荷下出现打滑、跳齿甚至脱落的故障。从结构设计逻辑来看，装置采用分体式基座布局，下部为安装固定底座，预留四个沉头安装孔，可直接通过螺栓固定在机器人底盘的安装平面上，底座与上部张紧轮支架之间布置四根等距分布的圆柱螺旋压缩弹簧，依靠弹簧的预压缩弹力提供持续的张紧补偿量，当传动带因长期拉伸出现松弛、或者行走轮遇到障碍物产生跳动位移时，弹簧能够自适应推动上部支架产生竖向位移，实时补偿带长变化，维持传动系统的张紧力稳定。上部张紧轮支架采用双侧立板支撑结构，中间安装双并列式非金属导向轮，轮体采用低摩擦系数的耐磨高分子材质，既能够降低带面运行的磨损速率，双轮并列的布局也能增大与传动带的接触包角，提升传动过程的稳定性，轮体中心采用深沟球轴承作为转动支撑，可承受径向载荷的同时保证转动灵活性，降低运行过程中的传动阻力。安装边界方面，装置整体采用方正的模块化结构设计，横向安装尺寸适配多数中小型救援机器人的底盘安装空间，竖向的浮动行程控制在合理范围内，不会与底盘上的其他传动部件、电控元件产生运动干涉，支架两侧设置的导向柱与底座上的导向孔配合，能够限制上部支架的横向窜动，保证张紧轮始终与传动带保持对中状态，避免带面出现偏磨。在实际应用中，这类张紧装置无需额外的人工调整维护，依靠弹簧的自适应补偿即可覆盖传动带全生命周期的伸长量，尤其适合救援机器人这类无法频繁停机维护、作业环境载荷波动大的应用场景，结构上没有复杂的传动或调节构件，加工装配难度低，零部件通用性强，出现故障时可快速拆解更换易损件，能够有效提升移动机器人传动系统的可靠性，降低复杂地形下的传动故障概率。
