外摆线齿组凸轮传动结构设计

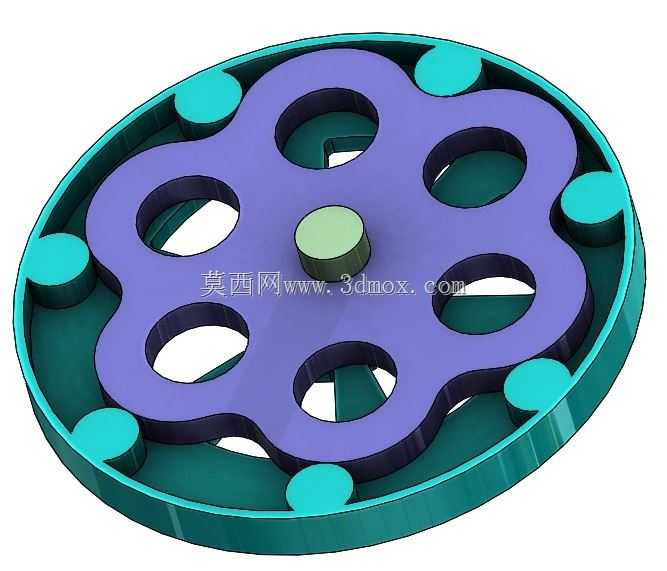

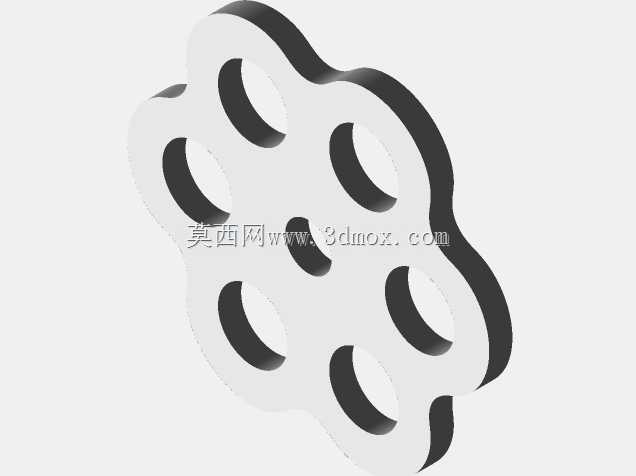

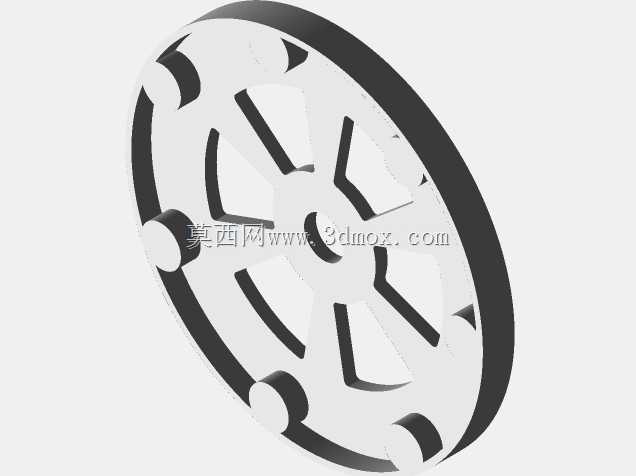

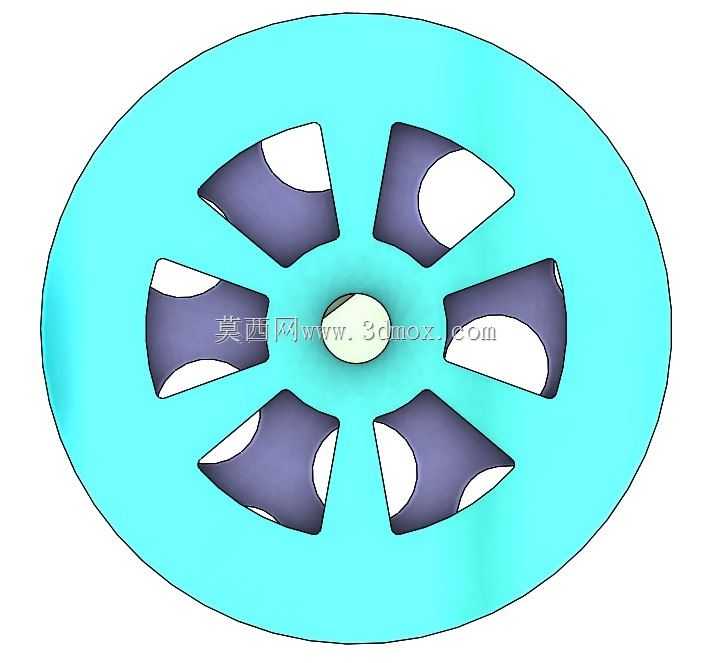

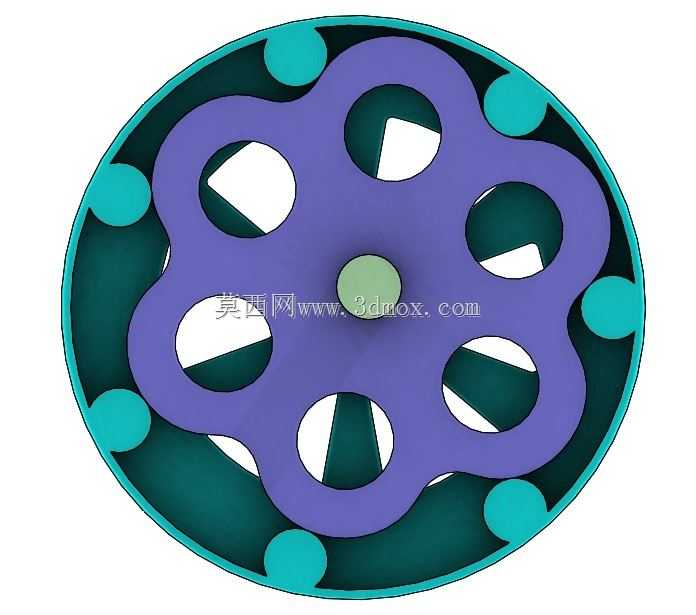

这套外摆线齿组凸轮结构，核心依托外摆线齿廓的啮合特性实现传动，区别于常规渐开线齿轮的线接触传动，其啮合过程为多齿连续接触，传动重合度远高于普通齿轮副，在同等外形尺寸下能传递更大扭矩，同时啮合冲击更小，运行噪音更低，适合对传动平稳性有较高要求的紧凑安装场景。从实际应用场景来看，这类结构常出现在小型精密传动工位，比如轻工包装设备的间歇送进机构、小型自动化装配线的分度转台驱动、精密检测设备的进给传动单元，也可用于部分对回差控制要求严苛的小型伺服传动末端，替代传统的槽轮、棘轮间歇机构，解决传统间歇机构传动冲击大、定位精度不足的问题。设计过程中，首先要明确传动比需求，外摆线齿廓的生成需要匹配中心轮与摆线轮的齿数差，通常少齿差的设计能获得更大的单级传动比，同时要严格控制齿廓的摆线生成参数，确保啮合过程中无卡滞、无齿面干涉，中心定位轴的尺寸需要匹配安装端的轴承内径，保证转动副的同轴度，避免运行中出现偏磨。整个结构的安装边界以中心轴为定位基准，外轮廓的圆形壳体可直接嵌入对应设备的安装腔，周向均布的销柱既是啮合传动的从动件，也承担了扭矩输出的连接作用，不需要额外设计复杂的输出轴连接结构，能大幅缩减传动单元的轴向尺寸。齿组上开设的镂空槽并非单纯减重，一方面是为了降低转动惯量，提升机构启停的响应速度，另一方面也能在高速运行时形成空气对流，带走啮合过程中产生的摩擦热量，避免齿面温度过高导致的磨损加剧。需要注意的是，这类结构对加工精度要求较高，齿廓的形位公差、销柱的位置度偏差都会直接影响传动顺畅度，建模过程中需要严格按照摆线方程生成齿廓曲线，逐段校验啮合间隙，确保各啮合点的接触应力均匀分布，避免局部应力集中导致的齿面过早失效。在选型适配时，要结合安装空间的直径限制调整外轮廓尺寸，中心轴的直径需要匹配传递扭矩的大小，避免轴径过小出现扭转变形，周向销柱的数量要和摆线轮的齿槽数量匹配，保证传动过程中至少有3个以上销柱同时参与啮合，提升整体承载能力。
