Neutrik以太网面板安装插座结构设计

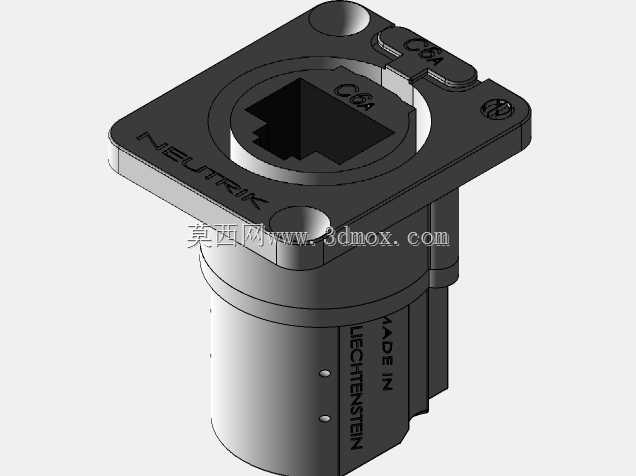

在广电演播室、工业控制柜、户外通信机柜这类需要频繁插拔网线又要保证接口防护性能的场景里，面板式以太网插座的选型一直是结构工程师需要重点考量的环节，这款NE8FDX-P6型插座就是针对这类场景设计的嵌入式安装接插件。从实际使用需求出发，这类插座首先要解决的是面板开孔后的固定可靠性问题，产品采用方形法兰安装结构，法兰上预留两个对称的沉头安装孔位，安装时可通过M3规格的沉头螺丝从正面锁紧在面板上，法兰与面板贴合面平整，不会出现凸起刮擦线缆的问题，适配1.5mm到3mm厚度的金属或非金属面板，开孔尺寸按照法兰下方筒体的外径预留即可，筒体部分嵌入面板后方，不会占用过多柜内布线空间。接口部分采用标准Cat6A规格的RJ45插孔，插孔外围做了凸起的防护边框，能够避免插拔网线时外力直接作用在内部针脚上，插孔上方印有清晰的类别标识，现场布线时可以快速区分接口等级，适配万兆以太网的传输需求，针脚部分做了镀金处理，反复插拔后仍能保证接触稳定性，减少信号传输损耗。筒体侧面印有产地标识，筒体尾部预留网线压接空间，内部的线卡结构可以固定网线外皮，避免拉扯网线时导致内部线芯松脱，法兰正面印有品牌标识，安装后辨识度高。从设计思路来看，这款产品没有采用多余的装饰结构，所有外形特征都服务于功能需求：法兰的四个边角做了小圆弧过渡，避免安装时划伤操作人员；插孔周围的定位凸台可以和配套的防尘盖配合，在未插网线时能够阻挡灰尘水汽进入接口；筒体上的两道环形凹槽可以在嵌入式安装时加装密封圈，提升户外使用时的防护等级。在设备选型时，需要注意安装边界：法兰整体外形尺寸控制在常见的D型开孔范围内，和同品牌的卡侬接口、光纤接口安装尺寸通用，在做面板布局时可以统一开孔规格，减少加工工序；筒体插入面板后的深度较短，即使是柜内布线空间紧凑的小型控制盒也能适配，不会和内部的PCB板、走线槽产生干涉。实际使用中，这类面板安装插座相比直接在面板上开孔穿网线的方式，能够大幅提升接口的耐用性，避免网线晃动导致的接触不良问题，在舞台演出设备、工业交换机面板、测试仪器接口面板上都有广泛的应用，建模时还原了所有的安装特征和接口细节，能够直接用于面板开孔布局设计、整机装配干涉检查，不需要再额外测绘尺寸。
