带螺纹插片式小型工业控制按钮结构

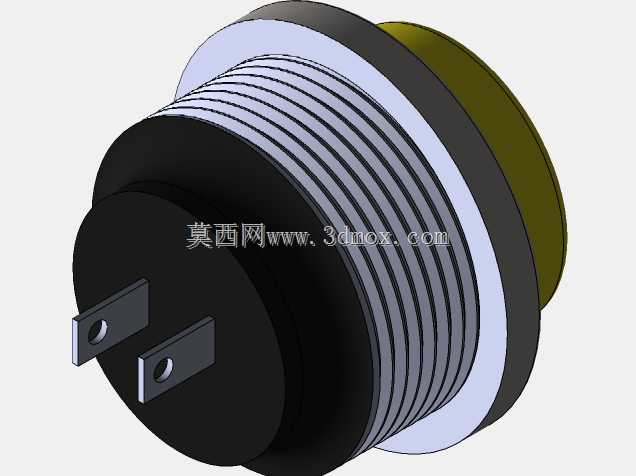

　　这类小型螺纹安装式按钮，常被用在紧凑型电控柜、手持操作盒、小型自动化设备的操作面板上，作为启停、信号触发的基础输入元件，适配面板厚度在1到5毫米区间的安装场景，安装时无需额外复杂固定件，直接通过本体自带的外螺纹配合锁紧螺母即可完成固定，面板开孔仅需匹配螺纹外径即可，安装后外露部分高度较低，不会在操作面形成突兀的凸起，避免现场作业时误碰触发。从结构设计来看，该按钮采用前端插片式接线结构，两个平行的导电插片直接从按钮本体尾部伸出，接线时无需拧动接线端子螺丝，直接插接配套的插簧端子即可完成线路连接，相比传统螺丝接线的按钮，能大幅缩减装配接线的工时，也避免了长期震动环境下螺丝松动导致的接触不良问题。按钮本体的螺纹段做了多道等距环槽设计，

　　一方面是和锁紧螺母配合实现安装位置的微调，适配不同厚度的安装面板，另一方面环槽结构也能在安装时增加和密封垫圈的接触摩擦力，配合前端的法兰凸缘，能在面板安装处实现基础的防尘防溅效果，适配普通工业车间的非恶劣户外工况。按钮的头部采用圆滑过渡的弧面设计，操作时手指按压的触感反馈清晰，按压行程控制在2到3毫米区间，既不会因为行程过短导致误触发，也不会因为行程过长造成操作迟滞，头部的黑色绝缘材质采用耐油污的工程塑料，长期接触车间内的切削液、润滑油也不会出现表层腐蚀开裂的问题。尾部的绝缘基座和前端操作头之间做了限位卡扣结构，装配时直接压合即可完成本体组装，无需额外的紧固件连接，既控制了整体的零件数量，也保证了本体的结构强度，

　　在常规按压力度下不会出现本体散架的情况。这类按钮的额定通断电流适配常见的低压控制回路，可直接接入PLC输入回路或者中间继电器的控制回路，无需额外加装转接元件，在小型输送线、台式检测设备、便携维修工具的电控设计中，这类结构紧凑的按钮能有效节省面板安装空间，给其他控制元件留出更多布置余量。建模过程中需要重点关注螺纹段的公称尺寸和螺距参数，保证和标准锁紧螺母的适配性，插片的间距和厚度也要匹配行业通用的插簧端子尺寸，避免出现接线配件不兼容的问题，前端法兰的直径要大于面板开孔直径，保证安装后能完全覆盖开孔边缘，不会出现面板漏缝的情况，同时法兰和面板接触的平面要保证平面度，避免安装后出现歪斜影响按压手感。
