齿轮啮合式可打印手动夹持工具

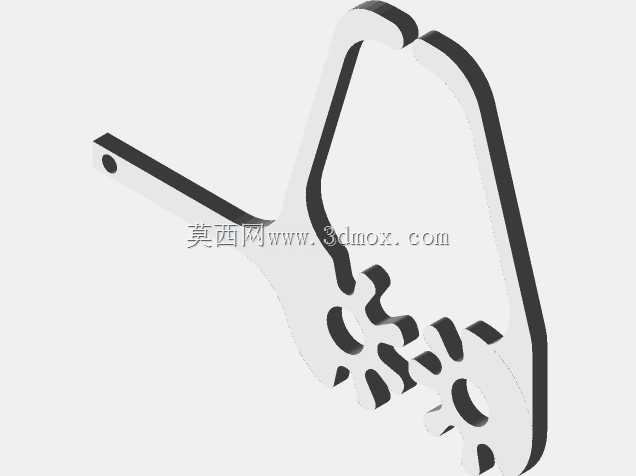

这款手动夹持工具采用双齿轮啮合的传动结构，依靠两个带齿形的摆臂实现同步开合动作，区别于传统单支点钳类工具的单侧施力模式，夹持过程中两个夹爪始终保持对称运动轨迹，不会出现单侧偏移导致的工件夹偏问题，适合小尺寸精密零件的临时夹持作业。从结构设计来看，长手柄端预留了单孔安装位，既可以直接手持施力，也能通过该孔位连接拉索、小型气缸等驱动部件，拓展为自动化产线上的简易执行末端，夹头部分做了内凹弧形轮廓，适配圆形、方形等多种截面的小工件，夹持接触面做了等厚处理，3D打印时无需额外添加支撑，打印完成后仅需去除齿轮啮合处的少量打印毛刺即可正常使用，两个齿轮的中心距经过反复校核，啮合间隙控制在0.2mm以内，既保证转动顺畅无卡滞，又不会因为间隙过大导致夹爪晃动。安装边界方面，整体闭合状态下最大外轮廓宽度不超过80mm，手柄长度控制在120mm左右，整体厚度为5mm，属于小型轻量化夹持部件，不需要占用太大的安装空间，在桌面级装配工位、3D打印后处理工位、电子元件焊接工位都能适配使用。实际使用场景中，这类夹持工具可以用来夹持小尺寸零件进行打磨、粘接、焊接等操作，也可以作为小型工装的定位夹紧部件，相比传统金属夹钳，3D打印制作的该款夹持器可以根据实际使用需求快速调整夹爪轮廓，针对特殊形状的工件定制夹持面，不需要复杂的机加工流程，小批量制作成本极低。设计过程中特意将齿轮的齿形做了圆角过渡处理，避免尖角应力集中导致打印件受力断裂，摆臂的受力部位做了局部加厚，在手柄处施力时，应力集中区域的厚度比其他部位厚2mm，保证手动施力到最大夹持力时结构不会出现塑性变形，两个夹爪的开合角度范围在0到45度之间，最大可夹持直径30mm的工件，完全覆盖日常小型零件的夹持需求，齿轮的传动比设置为1:1，保证两侧夹爪的运动行程完全一致，夹持时工件自动对中，不需要额外调整夹持位置。
