增量式旋转编码器工业传感部件

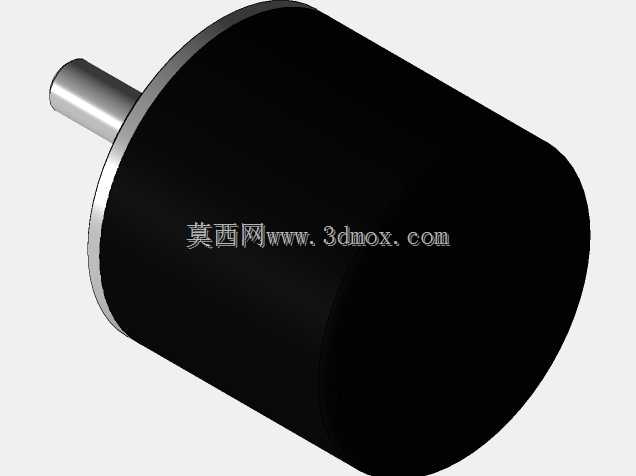

在工业自动化生产线、伺服传动系统、数控机床进给轴、起重设备行程检测等场景中，旋转编码器是不可或缺的角位移与转速反馈核心部件，本次呈现的增量式旋转编码器结构，完全按照工业现场通用安装规范完成三维建模还原。从实际选型适配角度看，这类编码器的核心功能是将转轴的角位移、旋转角速度转换为可被PLC、运动控制器识别的脉冲信号，为系统提供位置闭环、速度闭环的反馈依据，相比接触式行程检测部件，它没有机械磨损，检测精度更高，响应速度更快，能适应高频率的往复旋转检测需求。建模过程中优先还原了产品的安装边界特征：主体采用圆柱形金属外壳结构，外壳表面做发黑防锈处理，前端带标准安装法兰，法兰上预留的三个均布安装孔位完全匹配市面上通用的编码器安装支架尺寸，伸出的实心转轴采用标准轴径设计，可通过联轴器与被测电机轴、传动辊轴直连，也可通过同步轮、齿轮结构实现非同轴传动检测，安装时只要保证转轴与被测轴的同轴度误差在允许范围内，就能避免运行过程中出现轴系憋劲、轴承过早磨损的问题。从结构设计思路来看，外壳后端预留了线缆出线空间，内部可容纳码盘、光电发射接收模块、信号处理电路板等核心组件，法兰与主体外壳的衔接处做了台阶定位结构，装配时可快速保证法兰与主体的同轴度，减少装配累积误差。实际应用中，这类增量式编码器可输出ABZ三相信号，AB相存在固定相位差，可用于判断转轴的旋转方向，Z相为每转一圈输出一个脉冲，用于设备的零位校准，在包装机械的定长送料、印刷机械的套色对位、电梯的平层检测、AGV小车的轮速里程统计场景中都能稳定发挥作用。建模时还原了部件的所有外部装配特征，没有做多余的简化，结构工程师在做设备整体布局时，可以直接调用该模型完成安装空间校验，提前规避编码器与周边传动部件、机架结构的干涉问题，也能根据模型的安装孔位尺寸提前设计适配的安装支架、联轴器选型，缩短设备开发的整体周期。需要注意的是，这类编码器属于精密光电传感部件，建模时还原的外壳密封结构可满足常规工业车间的防尘防溅需求，在有强振动、高湿度、强电磁干扰的特殊场景选型时，还需要额外匹配对应的防护等级、输出信号类型，但从通用工业场景的适配性来看，该结构完全覆盖了绝大多数常规传动检测的安装与功能需求。
