非接触式红外测温探头结构设计

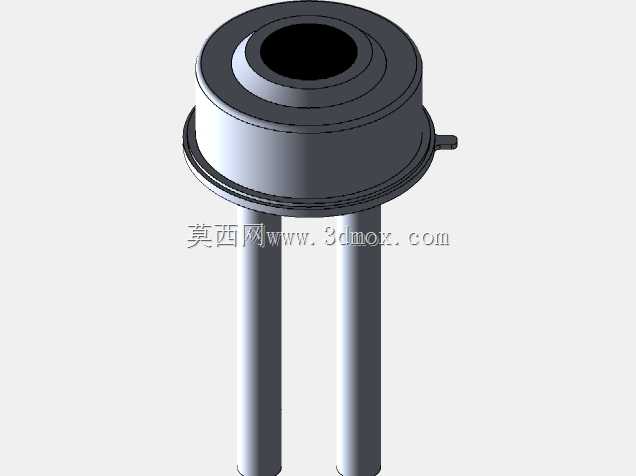

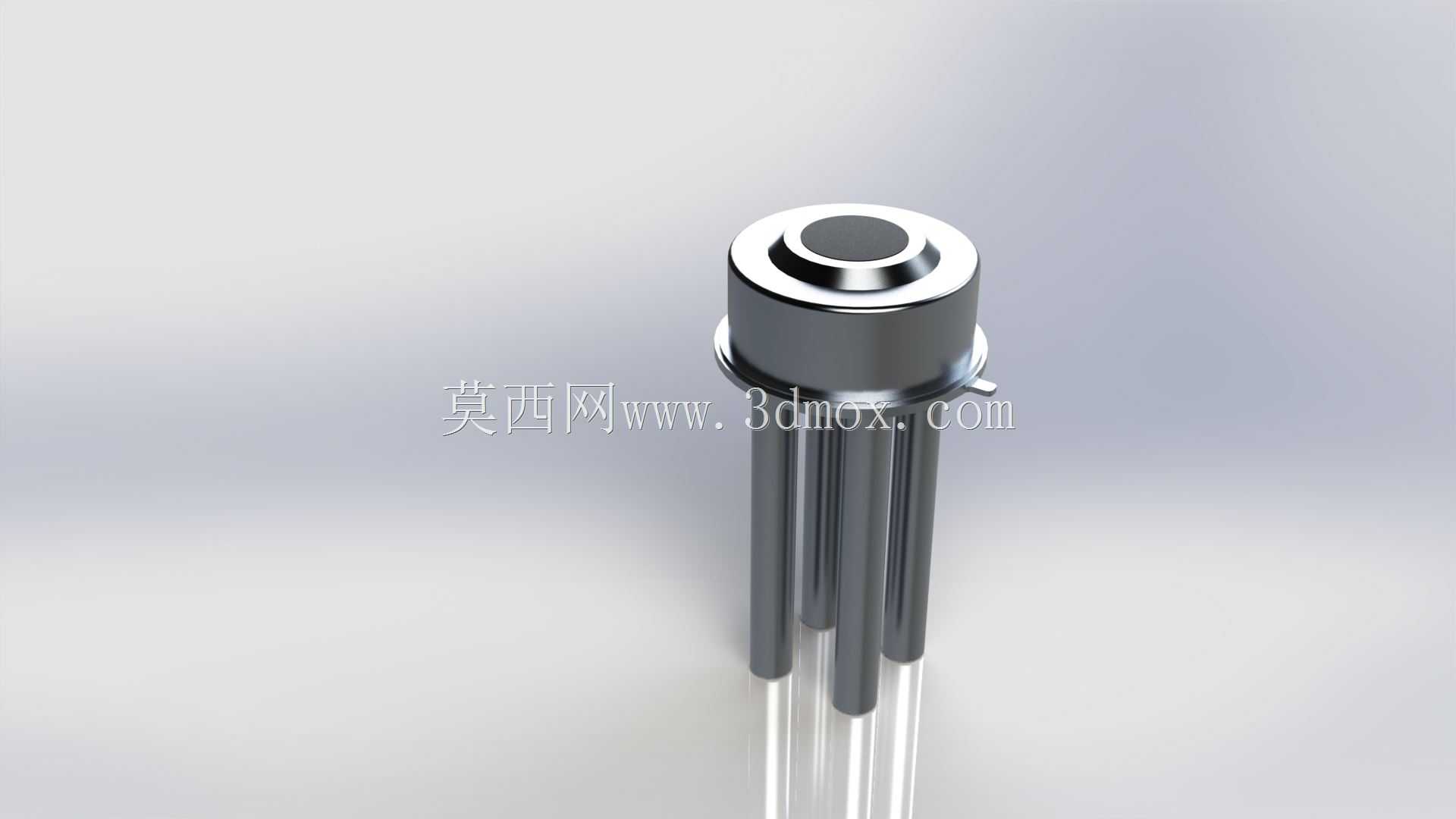

在工业产线温度巡检、家电温控模块、可穿戴测温设备、电力柜接点温升监测这类场景里，非接触式测温元件的选型一直是结构工程师绕不开的环节，这款红外测温探头的三维结构，完全围绕实际安装与测温性能做了细节适配。先看安装边界，探头采用直插式引脚布局，金属封装外壳的台阶式凸缘是核心安装定位结构，凸缘外径略大于主体筒身，安装时可直接卡在PCB预留的安装孔位上，不需要额外设计固定压片，引脚长度适配常规1.6mm厚度PCB的波峰焊工艺，引脚间距符合通用直插元件的排布规范，能直接兼容标准通孔焊盘设计，不需要单独定制封装库，能大幅缩短硬件打样的周期。

探头顶端的光学窗口做了内凹沉台设计，这个结构不是随意做的造型，一方面能避免安装、运输过程中窗口被硬物刮花，影响红外接收的透过率，另一方面沉台的深度刚好能把视场角限定在设计范围内，减少周边非测温区域的红外辐射干扰，保证测温数据的稳定性。金属筒身的壁厚做了均匀化处理，建模时特意做了拔模斜度适配封装工艺，既保证外壳的结构强度，在工业现场的轻微振动场景下不会出现壳体变形，又能控制整体重量，不会对轻薄型PCB造成额外的承重负担。

从功能实现的结构逻辑来看，筒身内部的腔体尺寸刚好容纳红外热电堆敏感元件与信号处理芯片，金属外壳本身做了电磁屏蔽结构设计，能隔绝工业现场变频器、伺服电机产生的电磁干扰，避免输出的温度信号出现跳变。不同于接触式的热电偶或者铂电阻，这款探头不需要和被测物体直接接触，只要在有效视场范围内就能采集温度数据，在高速运动部件、高压带电部件、高温易腐蚀部件的温度监测场景里，能避免接触式测温带来的安装干涉、元件损耗、安全隐患等问题。

建模过程中对所有配合面做了公差适配，外壳和顶端窗口的配合位置预留了粘接固定的胶层厚度，引脚和外壳的穿接位置做了密封结构设计，能满足日常消费电子、普通工业场景的防尘防潮要求，不需要额外做密封结构改造就能直接用在多数常规测温场景里。另外探头的整体外形做了圆滑过渡处理，没有尖锐的棱角，在自动化插件装配时不会卡料，能适配SMT后段的手工插件或者自动插件设备的生产节奏，不管是小批量样机试制还是大批量量产，都能匹配对应的生产工艺要求。
