霍尼韦尔板载连接式压力传感元件结构

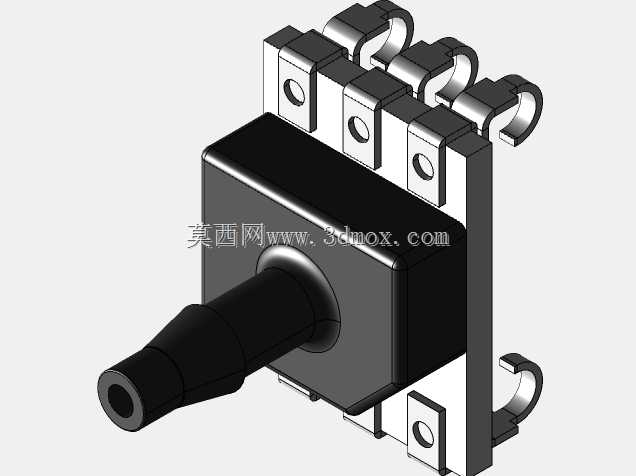

这款压力传感元件的结构设计完全贴合工业气动检测、医疗流体管控、暖通空调风压监测这类场景的实际安装需求，主体采用方块式基座搭配侧向宝塔气嘴的布局，气嘴做了阶梯变径的锥面结构，能直接和不同内径的柔性气动软管实现过盈配合，不需要额外加装快插接头就能保证气路密封，减少现场装配的零件数量。基座上方排布的三个折弯式焊片引脚，是按照标准PCB板载安装的焊盘间距做的定位设计，引脚根部做了局部加厚的应力释放结构，避免波峰焊或者手工焊接时，外力传导到传感芯体内部造成零点漂移。基座侧面额外延伸出的带安装孔固定耳，是针对强振动工况设计的辅助固定结构，在车载气动系统、工程机械液压站这类振动幅度较大的使用场景里，可以用M2规格的螺丝穿过固定耳将元件锁死在安装基板上，避免仅靠焊盘固定长期受振动出现引脚脱焊、气嘴松脱的问题。从建模的细节来看，整个元件的外形边界控制十分规整，主体方块的棱边都做了0.2mm的倒角处理，既符合注塑外壳的脱模工艺要求，也能避免装配时尖锐棱边刮伤操作人员或者划破相邻的线束。气嘴的中心轴线和基座安装面的平行度公差在建模时就做了约束，保证软管插接后不会和周边其他元件产生空间干涉，三个引脚的共面度也做了基准约束，适配SMT贴片加工的工艺要求，不需要生产前额外做引脚整脚处理。这类压力传感元件的核心功能是将气路内的相对压力值转换为可被PLC或者采集卡识别的电信号，建模时还原的内部密封腔结构，能清晰看到芯体和基座之间的密封槽位置，对应实际生产中O型圈的装配位，这个位置的尺寸精度直接决定传感器的测量精度和长期使用的密封性，如果密封槽深度过大会造成O型圈压缩量不足出现漏气，深度过小则会压裂陶瓷传感芯体。在做设备选型的三维布局时，这个模型可以直接导入装配体，用来校验安装空间是否足够，尤其是气嘴插接软管后的弯曲半径预留、引脚焊接后的走线空间、固定耳的锁螺丝操作空间，都能通过模型提前做干涉检查，避免实际加工装配时才发现空间不足的问题。另外模型还原的引脚折弯角度，是按照2.54mm标准排针间距做的适配，既可以直接焊接在PCB板上，也可以搭配对应的接插件做插拔式连接，适配不同设备的接线需求，固定耳上的安装孔做了沉台设计，螺丝锁附后不会突出元件表面，进一步压缩了元件的整体安装高度，适合在空间紧凑的便携式检测设备、小型气动控制模组里使用。
