适配CR2032的LilyPad币形电池固定座

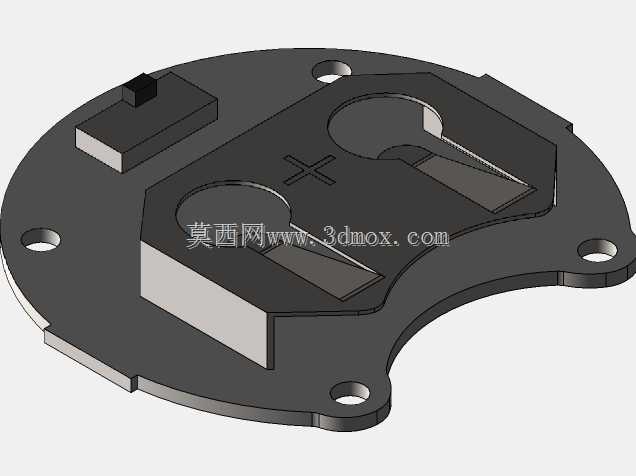

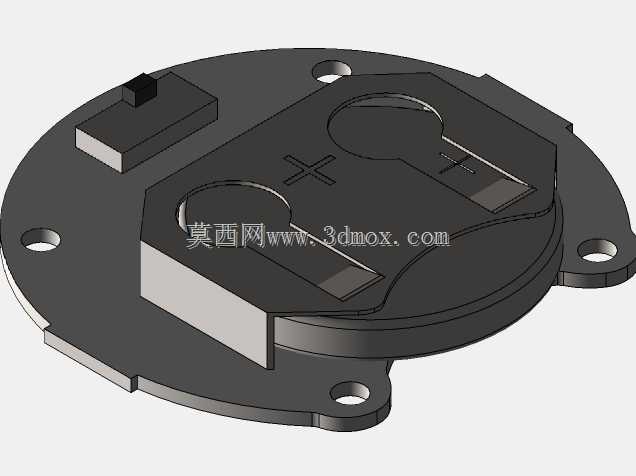

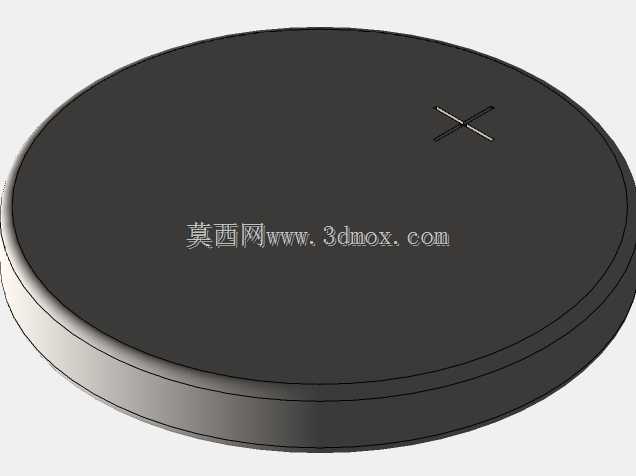

做儿童LED发光玩具的电路结构设计时，最容易踩坑的就是纽扣电池的固定结构，不少新手会直接照搬通用电池座的结构，装到穿戴类或者手持发光玩具里，要么是电池容易受震动松脱断电，要么是安装孔位和圆形的LilyPad电路板不匹配，要么是更换电池时卡扣容易断裂，这款适配CR2032的币形电池固定座，就是针对这类圆形载板的小尺寸电子玩具做的适配结构。先从安装边界来说，整个固定座的外轮廓做了切边圆形设计，和LilyPad系列圆形电路板的边缘弧度完全匹配，三个安装孔的位置对应载板上的标准固定孔位，不需要额外在电路板上打孔或者调整走线位置，安装时直接穿入铜柱或者自攻螺丝就能固定，不会和板上的LED焊盘、主控元件位置产生干涉。结构设计上，电池仓的腔体深度刚好匹配CR2032纽扣电池的标准厚度，放入电池后表面不会突出固定座平面，避免玩具组装时电池被外壳挤压造成短路；仓内的正负极接触弹片做了预压弯折设计，装入电池时弹片会产生持续的压紧力，哪怕玩具被摔落、受到日常使用的震动，电池也不会和触点脱离出现断电情况，同时弹片的接触位置做了凸起的接触点，能刺破电池表面可能存在的氧化层，降低接触电阻，避免LED发光时出现闪烁、亮度不足的问题。固定座侧边还预留了走线槽，正负极的引出焊片可以顺着线槽延伸到电路板的焊盘位置，焊接时不会出现导线翘起、被外壳压断的问题。实际使用场景里，这类固定座除了用在儿童LED发光徽章、发光手环这类玩具上，也可以适配小型可穿戴电子装置、低功耗传感节点的供电固定，结构上没有多余的冗余设计，整体壁厚均匀，不管是做3D打印手板验证，还是开模做注塑量产，都不会出现壁厚不均导致的缩痕、变形问题。电池仓的边缘做了小尺寸的让位缺口，更换电池时可以用指甲或者小塑料撬片从缺口处把电池抠出来，不需要额外借助工具，也不会因为撬的位置不对刮花电路板或者碰掉周边的贴片元件。另外固定座上的极性标识做了下沉式的凸台设计，长期使用摩擦也不会磨掉标识，组装时不会出现电池装反的问题，能减少生产组装时的返修率。
