汽车传动连接用方形螺纹结构件

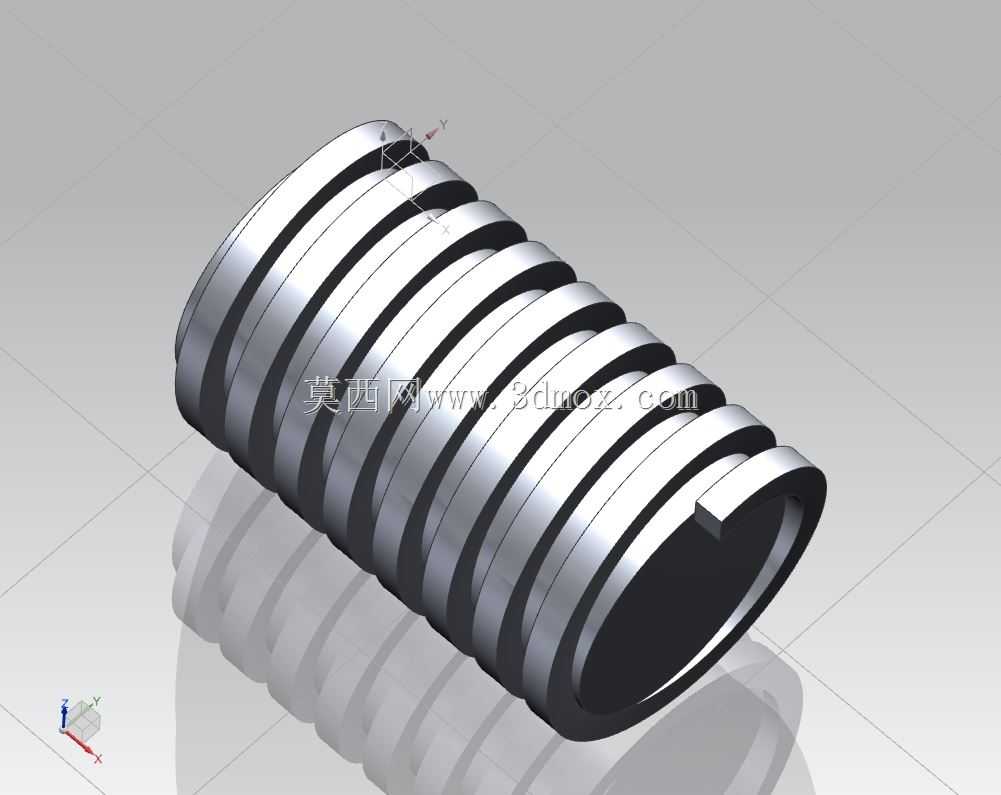

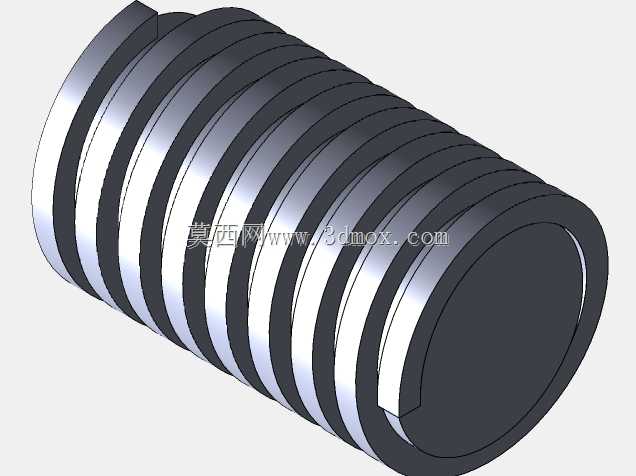

在汽车底盘传动、转向调节机构以及部分专用工装的连接部位，方形螺纹结构的应用场景一直有其不可替代性，区别于普通三角螺纹的紧固导向属性，这类方牙螺纹的牙型角为0度，牙侧近乎垂直于螺纹轴线，传动过程中产生的径向分力极小，能在承受较大轴向载荷的同时保持稳定的传动效率，不会像普通三角螺纹那样在频繁往复传动中出现自锁卡滞、牙面磨损过快的问题。做这类结构的三维建模时，首先要明确安装边界的约束条件：螺纹的大径、小径公差要匹配配套衬套的安装孔位，同轴度公差需要控制在0.02mm以内，避免装配后出现传动偏载，导致局部牙面应力集中出现崩牙。从实际使用场景来看，这类方形螺纹常应用在汽车手动调节机构的传动副上，比如座椅高度调节的丝杠、部分商用车的驻车制动调节拉杆，还有专用维修工装里的螺纹顶紧结构，这些场景都要求螺纹在承受轴向推力的同时，能保持顺畅的旋合手感，不会出现传动间隙过大导致的调节虚位。设计这类螺纹结构时，不能直接套用普通螺纹的建模逻辑，要考虑牙底的圆角过渡，很多新手建模时会把牙底做成直角结构，实际热处理和受力过程中，直角位置会出现明显的应力集中，在频繁交变载荷下很容易从牙根位置萌生裂纹，所以牙底通常要做R0.2-R0.5的圆角过渡，匹配不同螺距的尺寸规格。另外要注意螺纹首尾的收尾结构，不能让螺纹牙型在安装端面突然截止，要做不完整牙的收尾过渡，长度控制在1-2个螺距，避免装配时螺纹起始端刮伤配套螺母的内螺纹牙面，也能降低旋入时的对中难度。从外形尺寸来看，这类车用方螺纹的螺距通常比同直径的普通连接螺纹更大，牙型厚度接近螺距的一半，这样的设计能让牙面的接触面积更大，单位面积的承压更小，在频繁往复传动的工况下，磨损速率能降低40%以上。建模过程中还要考虑和周边零件的避让空间，螺纹大径的外圆要和相邻的安装轴段做退刀槽设计，退刀槽的宽度要大于配套螺母的切削刃宽度，深度要略小于螺纹小径，保证加工时能完整切出所有有效牙型，不会在螺纹末端出现残留凸台影响装配。实际装车验证中，这类方螺纹结构的传动效率能达到70%-80%，远高于三角螺纹的30%-40%，而且因为牙侧没有径向分力，长期使用后也不会出现自动松脱的问题，不需要额外增加防松结构就能保持稳定的连接传动状态，在需要线性调节、承受较大轴向载荷的汽车部件场景中，是非常成熟可靠的结构选型。
