辐条式磁轮结构三维设计

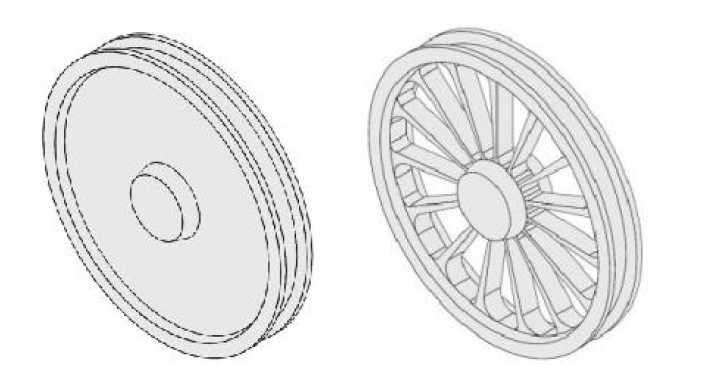

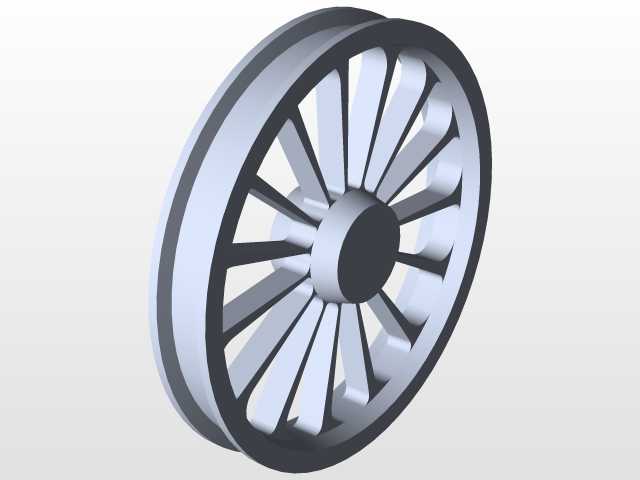

这款辐条式磁轮结构，在磁吸附行走设备的设计场景中应用广泛，常见于壁面爬行检测设备、磁吸式输送线行走单元、钢制构件表面巡检机器人的走行部，核心作用是依托磁吸附力为设备提供在导磁壁面的附着能力，同时承担行走传动、承载整机载荷的功能，避免设备在竖直壁面、弧形钢制构件表面作业时出现滑脱、偏移问题。从结构设计逻辑来看，轮体采用双侧轮缘夹装辐条支撑的构型，单侧为封闭盘式端面，中心设置凸起的轮毂安装位，用于和行走驱动轴、轴承组件配合，安装位的轴孔公差需根据配合的驱动轴径做匹配设计，保证传动过程中无旷量，同时端面的封闭结构可以避免作业过程中铁屑、粉尘进入轮毂配合间隙，降低卡滞风险。另一侧采用多根均匀分布的辐条连接轮毂与轮缘，辐条采用变截面流线构型，在保证轮体整体结构刚度、承受径向与轴向载荷的前提下，尽可能降低轮体自身重量，减少驱动电机的负载扭矩需求，辐条的排布角度经过受力校核，在轮体承受磁吸附带来的正压力、行走过程中的切向摩擦力时，应力可均匀分散到每根辐条上，避免局部应力集中导致的辐条断裂、轮体变形问题。轮缘部分采用多层台阶式结构，外层为与导磁壁面接触的环形工作面，工作面的粗糙度、圆柱度需满足行走过程中不出现跳脱的要求，同时轮缘的宽度设计兼顾吸附接触面积与行走转向灵活性，过宽会增大转向阻力，过窄则会降低磁吸附的有效接触面积，影响附着稳定性。安装边界方面，轮毂中心的安装轴孔深度与轮体整体宽度匹配，双侧轮缘的外径尺寸需和设备底盘的安装空间预留足够间隙，避免轮体转动时与底盘结构、周边管线发生剐蹭，轮体的轴向定位台阶尺寸需和配套的轴承、轴用挡圈规格适配，保证装配后轮体无轴向窜动。在实际选型适配时，可根据设备的整机重量、作业面的曲率半径、行走速度要求调整辐条数量、轮缘宽度以及轮毂的安装尺寸，比如在大曲率弧形钢制壁面作业的设备，可适当收窄轮缘宽度，提升轮体与壁面的贴合度；在重载工况下使用时，可增加辐条的截面厚度，提升轮体的承载能力，同时磁体安装位预留于轮缘内部空腔，可根据所需吸附力大小匹配对应规格的永磁体，无需额外改动轮体主体结构，具备较好的适配性。
