模拟式舵机伺服执行机构三维结构

　　做小型自动化装置、航模或者教育类机器人结构设计的工程师，大概率都接触过这类模拟式伺服执行器，它和工业级大功率伺服的应用场景差异很大，核心是在小体积、低供电电压的前提下，实现精准的角度闭环控制，不需要复杂的驱动器配套，单靠PWM信号就能完成角度位置锁定，在小负载点位动作的场景里性价比极高。很多刚接触小型运动机构的设计者容易把它和普通直流减速电机混淆，实际上这类执行器内部集成了减速齿轮组、位置反馈电位器、控制驱动电路，输出的是可控角度位置而非连续转速，这也是它能在航模舵面控制、小型机械臂关节、智能小车转向机构、仿生机器人动作关节里被大量使用的核心原因。

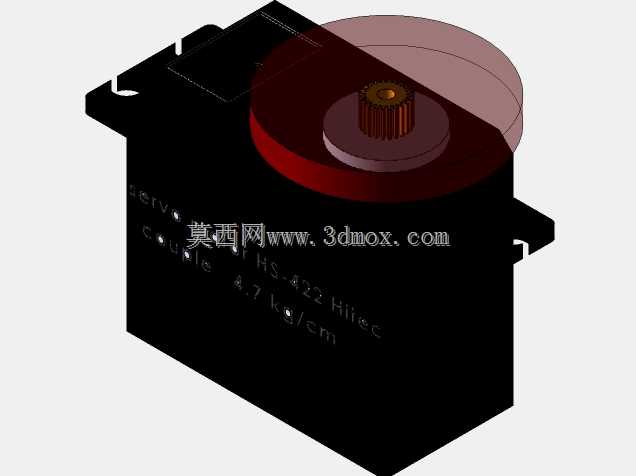

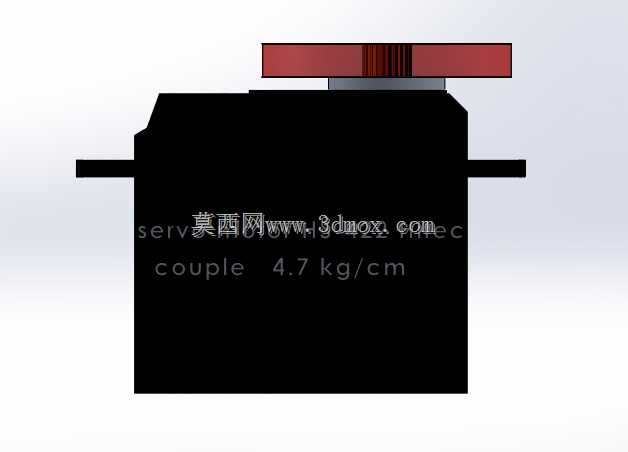

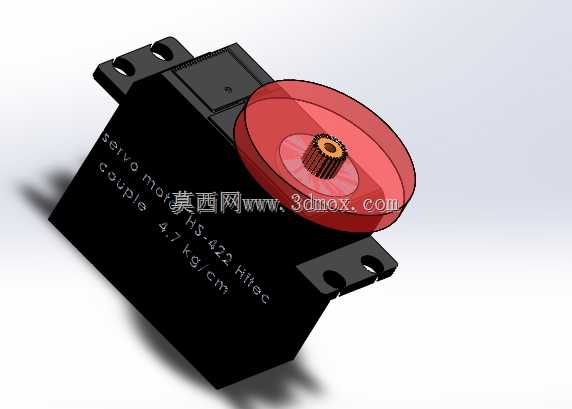

　　从结构设计的角度看，这类执行器的外形尺寸控制非常紧凑，41×20×36mm的外廓尺寸，在布局安装的时候需要预留足够的边界空间，首先是顶部输出轴的安装位，输出轴上配套的舵盘安装后，径向突出本体的尺寸要提前核算，避免和周边结构件产生运动干涉；其次是本体两侧的固定耳，是这类执行器最常用的安装点位，安装孔的中心距、孔径都要和结构支架的安装位严格匹配，很多新手建模的时候容易忽略固定耳的突出尺寸，导致装配时执行器无法卡入预设的安装槽位。另外出线端的位置也要预留走线空间，避免线材被运动部件拉扯磨损，供电和信号线的弯曲半径不能过小，否则长期使用容易出现线芯断裂的问题。

　　这类模拟式伺服的工作特性，是选型和结构设计时必须重点考量的，不同供电电压下的输出扭矩、动作速度差异明显，4.8V供电时失速扭矩能达到3.3kg·cm，6.0V供电时失速扭矩可以提升到4.7kg·cm，对应的动作速度也会随电压升高而加快，6V供电时带动负载转动60度仅需0.16秒，在做动态动作的机构里，要根据负载的实际阻力矩匹配供电参数，避免长时间堵转烧坏内部驱动电路和电机绕组。内部的三极铁氧体电机是动力输出的核心，搭配的减速齿轮组把电机的高转速低扭矩输出，转化为输出轴的低转速高扭矩，建模的时候如果要做内部结构的拆解展示，需要注意各级齿轮的传动比匹配，以及电位器和输出轴的联动结构，这个位置是位置反馈的核心，装配间隙过大会导致控制精度下降，回差过大的问题。

　　在实际的结构集成场景里，这类执行器的安装方式非常灵活，除了两侧固定耳的螺丝安装，也可以通过配套的安装支架实现卧式、立式等不同朝向的固定，设计安装结构的时候要注意执行器本体的散热空间，虽然这类小功率执行器发热量不大，但如果是长时间带载保持位置的工况，本体周围不要完全包裹隔热材料，避免内部驱动电路温度过高影响工作寿命。输出端的舵盘连接要注意锁紧螺丝的固定，很多航模或者机器人在剧烈动作时出现舵面脱落、关节失效的问题，大多是因为舵盘和输出轴的固定不牢，或者负载超过了执行器的额定扭矩，导致扫齿或者轴连接打滑。

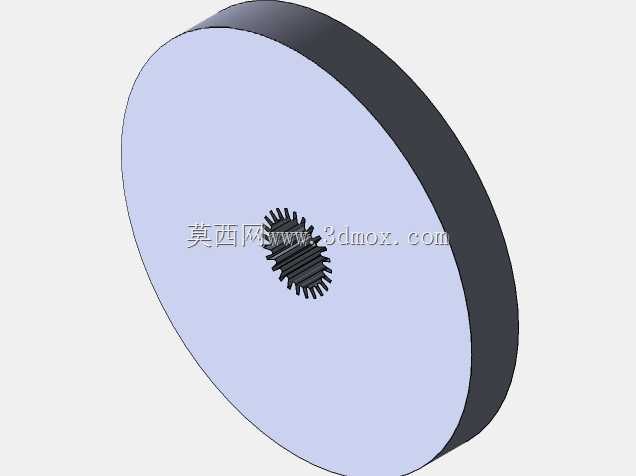

　　从建模还原的角度来说，这个结构的细节还原需要重点关注几个部分：首先是本体上下盖的合模线位置，实际量产的产品外壳多为注塑成型，合模线的位置要和实际产品一致，不要出现结构错位；其次是顶部输出轴的齿形结构，配套的标准舵盘是和这个齿形匹配的，齿的数量、模数如果建模出错，会导致后续装配标准舵盘时无法契合；另外本体表面的参数标识区域，虽然不需要完全复刻丝印内容，但标识区域的凹陷或者凸起结构要还原，保证模型的写实度。对于做机构运动仿真的设计者来说，还要注意输出轴的转动角度范围，这类模拟舵机的有效转动角度一般在0-180度之间，不要设置成360度连续转动，否则和实际产品的工作特性不符，仿真出来的动作逻辑也会出现偏差。

　　在小型教育机器人的设计场景里，这类执行器常被用来做机械爪的开合驱动、云台的俯仰转动，因为控制逻辑简单，不需要复杂的通讯协议，普通的单片机IO口输出PWM信号就能直接驱动，非常适合入门级的机器人项目。在航模应用里，固定翼的副翼、升降舵、方向舵控制，直升机的斜盘控制，也大多采用这类模拟舵机，因为响应速度足够满足航模的动态动作需求，重量轻，不会给飞行器带来过多的负载负担。设计这类应用场景的配套结构时，要尽量把执行器的安装位置靠近受力点，减少传动连杆的长度，降低传动过程中的间隙和形变，提升动作的控制精度。

　　很多设计者在选型时容易忽略工作温度范围，这类执行器的正常工作温度在-20到60摄氏度之间，如果是在北方冬季户外低温环境下使用，内部润滑脂的粘度会升高，导致动作速度变慢、负载能力下降，高温环境下则要注意外壳的耐温性能，不要靠近热源安装，避免塑料外壳变形。内部的电位器是位置反馈的核心磨损件，长期反复动作会出现电位器碳膜磨损，导致位置精度下降、抖动的问题，所以在做高频往复动作的机构时，要核算动作频次和使用寿命，选择合适参数的产品，避免后期维护成本过高。
