带辐条轮毂的小型移动机器人行走轮

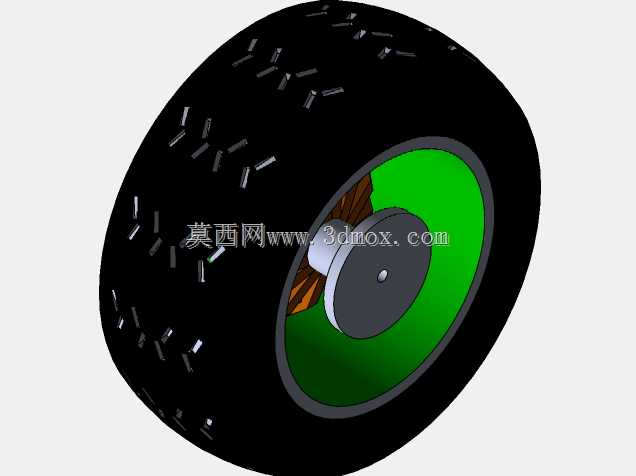

　　这款行走轮主要面向小型教育机器人、桌面级移动巡检平台、小型AGV样机开发场景使用，区别于常规工业AGV的重载脚轮，该轮组更适配轻载、低速、室内平整地面运行的小型移动设备，单轮额定承载可覆盖1-3kg的整机负载区间，完全满足学生竞赛机器人、桌面演示移动平台、小型巡检样机的行走需求。从安装适配性来看，轮组中心预留了标准电机轴安装位，可直接适配市面上常见的6mm、8mm直径微型直流减速电机输出轴，无需额外加工转接轴套，安装时仅需将电机轴插入轮毂中心孔，通过轮毂侧面的紧定螺钉完成轴向与周向固定，即可实现电机动力直接传递到轮体，省去了同步带、齿轮等额外传动环节的设计工作量，非常适合快速原型开发阶段使用。

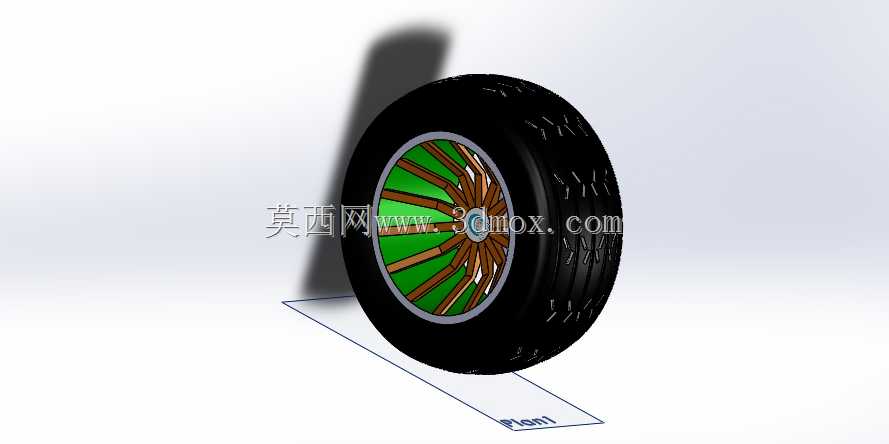

　　轮体的轮胎部分采用了仿橡胶轮胎的胎面花纹设计，胎面分布有细密的防滑沟槽，在PVC地面、木质桌面、环氧地坪等常见室内平整地面上运行时，可提供足够的附着摩擦力，避免轮体空转打滑，同时胎体的壁厚设计兼顾了一定的缓冲能力，可吸收小幅度地面不平整带来的振动，减少行走过程中机身的颠簸，保障搭载在机身上的传感器、控制板等元器件稳定工作。轮毂部分采用了多辐条镂空结构设计，区别于实心轮毂的厚重感，这种辐条结构在保证轮毂整体结构强度的前提下，有效降低了轮体自身的转动惯量，减少电机启动和制动时的扭矩负载，提升电机的响应速度，同时辐条采用放射状均匀分布，每根辐条的受力均匀，在承受径向载荷时不会出现局部应力集中的问题，长时间运行也不会出现轮毂变形的情况。

　　从尺寸边界来看，轮体整体外径控制在65mm左右，轮体宽度25mm，轮毂中心安装面到轮体内侧的距离预留了10mm的电机安装空间，可适配大部分微型直流减速电机的安装法兰尺寸，不会出现轮体与电机机身干涉的问题，轮体的转动中心与电机轴中心完全同轴，安装后轮体的径向跳动量控制在0.2mm以内，保障行走过程中机身平稳，不会出现上下颠簸的情况。在实际设计选型过程中，这类小型轮组往往是移动机器人开发中容易被忽略的部件，很多开发者会直接选用现成的玩具车轮，但玩具车轮往往存在尺寸精度差、同轴度低、轮毂与电机轴配合间隙大的问题，运行时容易出现轮体晃动、行走轨迹偏移的情况，而这款轮组在设计时就针对工程样机开发的需求做了优化，

　　轮毂的安装孔公差严格按照电机轴的配合公差设计，既保证安装时可以顺利插入电机轴，又不会出现过大的配合间隙导致的晃动问题。胎面的花纹深度控制在1mm左右，既可以提供足够的防滑能力，又不会因为花纹过深导致轮体滚动时出现周期性的振动，影响机身上搭载的视觉传感器、陀螺仪等对振动敏感的元器件工作。轮体的整体重量控制在15g以内，不会给小型移动平台带来过多的额外负载，有效提升移动平台的续航时间。在结构细节上，轮毂与轮胎的配合面设计有周向的防滑凸棱，轮胎装配到轮毂上之后，凸棱会卡入轮胎内侧的对应凹槽内，避免轮体滚动时轮胎与轮毂之间出现相对滑动，保证动力传递的可靠性，即使在急加速、急制动的工况下，也不会出现轮胎与轮毂滑脱的问题。轮体的两侧端面都做了倒角处理，没有尖锐的棱角，避免装配过程中划伤操作人员，也不会在运行过程中剐蹭到机身的其他结构件。对于做小型移动机器人开发的结构工程师来说，这款轮组可以直接套用在双轮差速驱动的移动平台上，无需额外修改轮体的安装结构，只需要根据轮体的外径调整电机的安装高度，即可保证轮体与地面完全接触，获得最佳的附着效果。同时轮体的辐条结构也预留了后续加装编码器码盘的空间，需要做闭环速度控制的场景下，可以直接在轮毂内侧安装码盘，无需额外设计码盘安装支架，进一步减少开发工作量。
