高扭矩齿轮传动电动机器人夹持执行机构

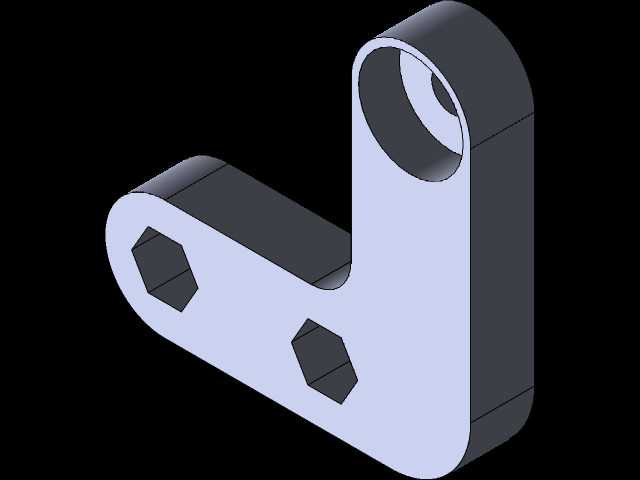

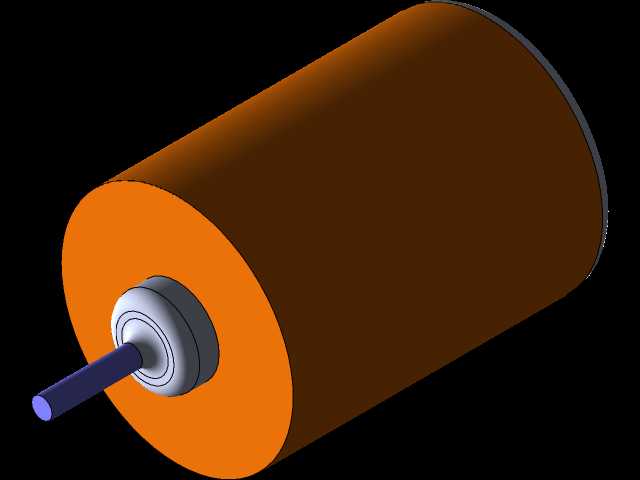

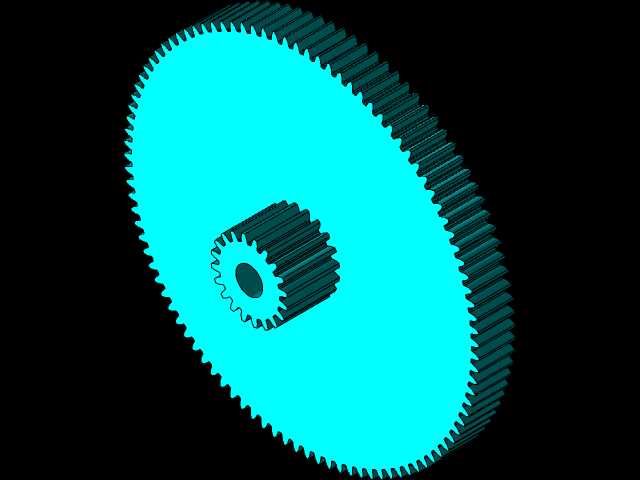

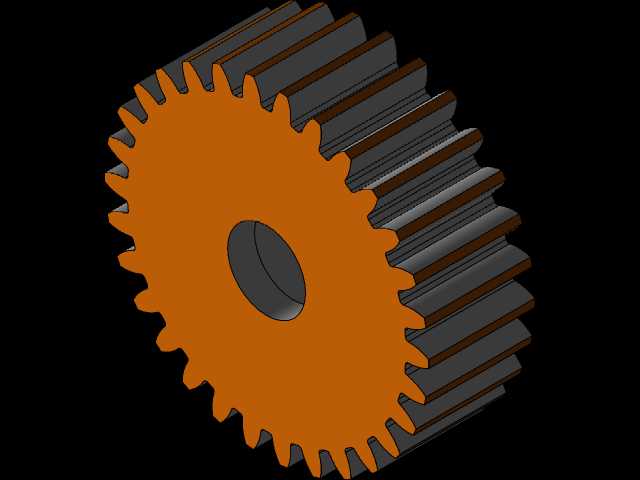

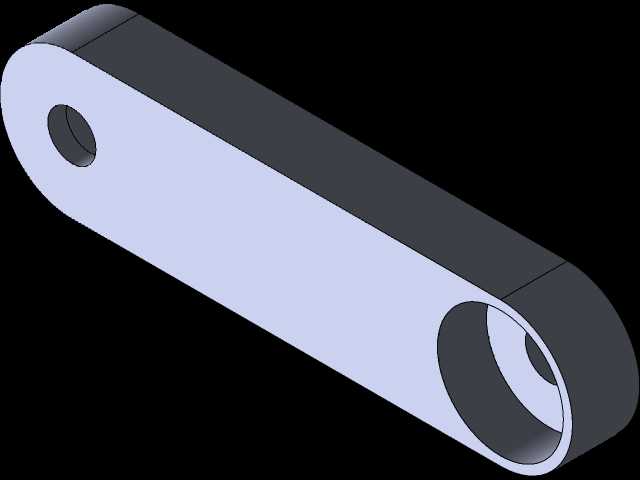

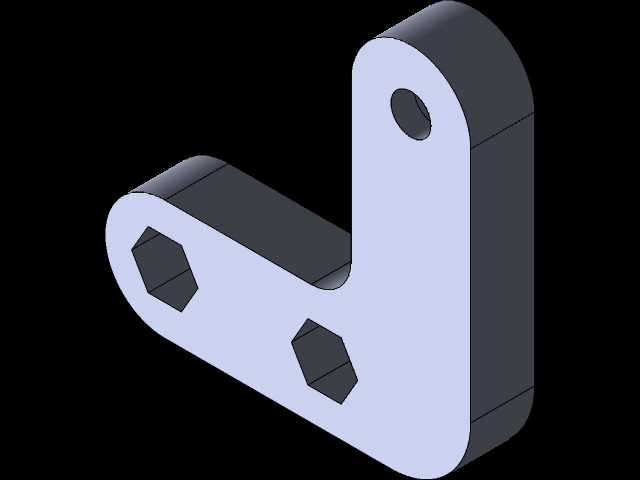

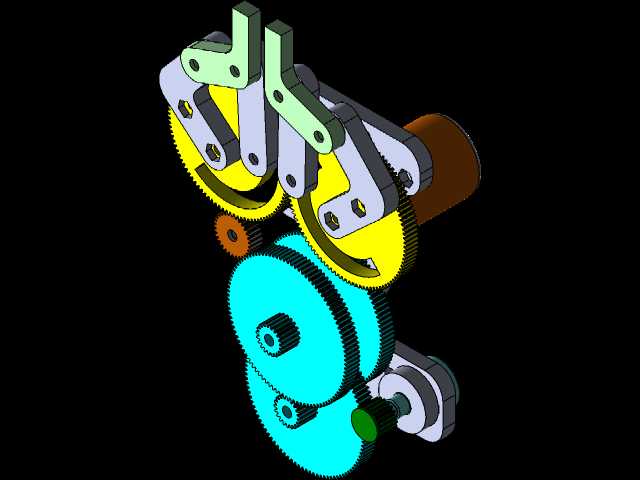

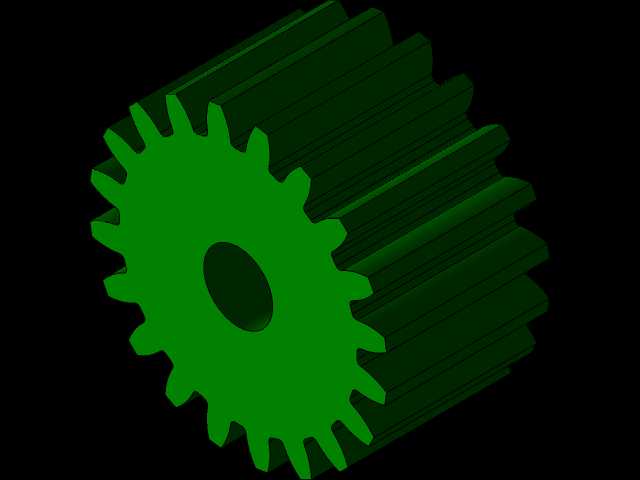

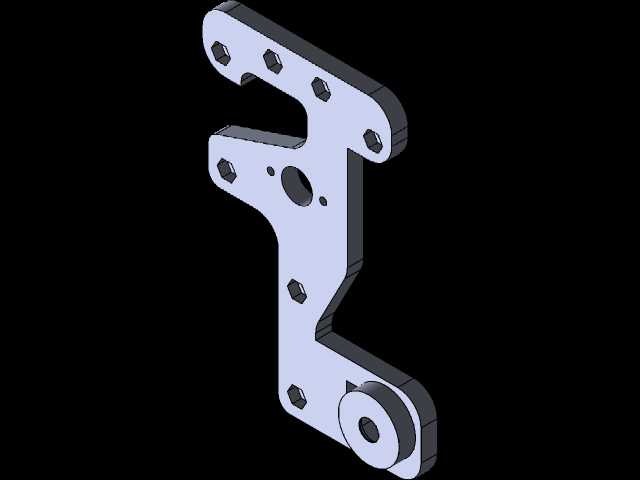

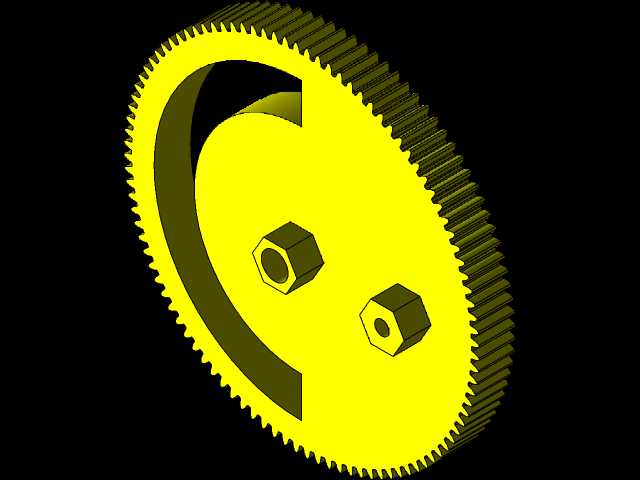

这款夹持执行机构主要面向工业自动化产线的工件抓取、搬运工位，可适配3C电子小件装配、小型五金件上下料、实验室精密样件转移等场景，相比气动夹爪，它无需配套气源管路，通过直流动力输入即可完成夹持动作，部署灵活度更高，适合多工位移动作业平台、协作机器人末端执行场景使用。从结构设计逻辑来看，整套机构采用三级齿轮减速布局，总减速比设定为1:125，动力输入端的直流电机输出高转速低扭矩动力，经过多组直齿轮逐级减速增扭后，最终将动力传递到末端的两组对称夹爪臂上，配合末端铰接的连杆结构，可实现夹爪的平行开合动作，夹持过程中输出扭矩充足，可稳定夹持重量在额定负载内的刚性工件，不会出现夹取打滑、夹持力不足的问题。夹爪臂采用分体铰接设计，开合过程中运动轨迹经过反复校核，开合行程覆盖常规小型工件的夹持尺寸范围，夹爪内侧预留了工装安装位，可根据实际抓取工件的外形更换定制化的夹头垫块，适配圆柱、方块、异形件等不同外形工件的抓取需求。机构集成了电位计作为位置反馈元件，配合PID控制逻辑可实现夹爪开合位置的精准控制，既能实现固定行程的开合动作，也可根据工件尺寸自适应调整夹持开度，同时可通过电流反馈间接控制夹持力，避免夹持力过大损伤易碎、易变形工件。从安装边界来看，整套机构的动力单元与减速齿轮组集成在同一安装基座上，基座上预留了标准的机器人末端安装孔位，可直接适配主流协作机器人、小型工业机械手的末端法兰接口，无需额外设计转接工装；整体结构布局紧凑，齿轮组采用交错排布方式压缩整体厚度，不会在作业过程中与周边工装、工件产生运动干涉，所有传动齿轮均做了轻量化镂空设计，在保证轮齿结构强度的前提下降低整体自重，减少对机器人末端负载的占用。传动部位的铰接点均预留了轴承安装位，长期往复开合作业下磨损量小，维护时仅需定期补充润滑脂即可，日常运维成本较低。电位计与动力电机的接线均从基座尾部引出，可直接对接机器人IO端口或独立运动控制器，接线排布规整，不会随夹爪运动出现线缆缠绕、拉扯的问题。
