ABB IRB760机器人配套安装立管结构

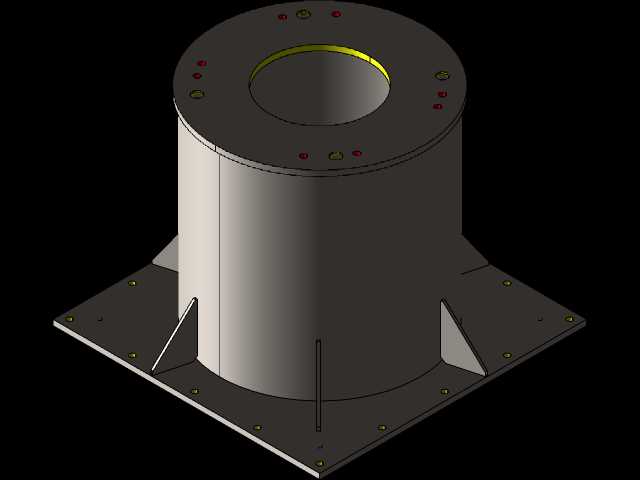

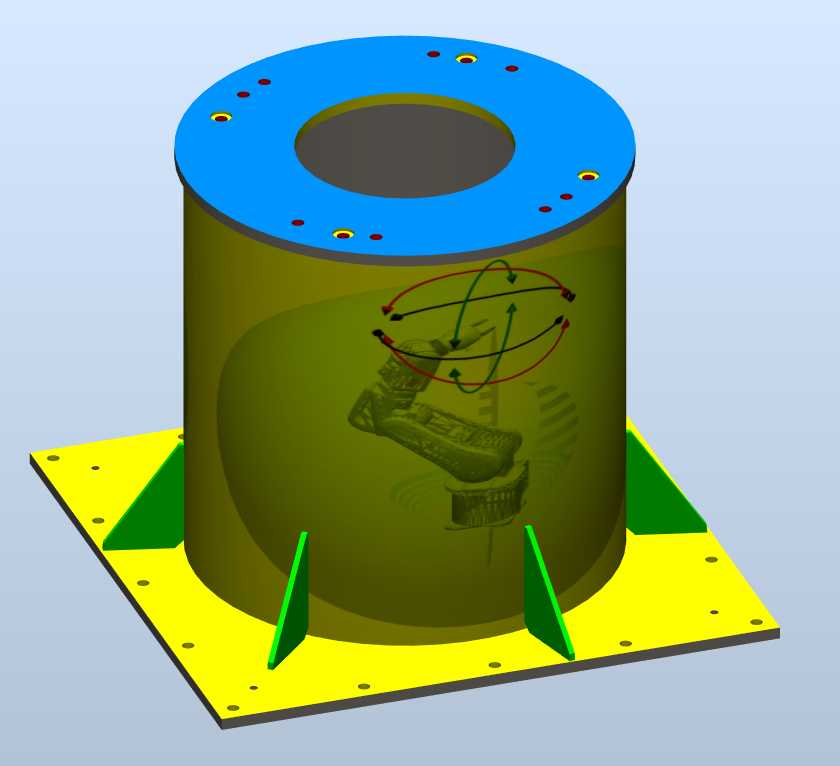

在重载工业机器人的产线部署场景中，立管作为连接机器人本体与地面安装基础的核心承载构件，直接决定了整机运行的刚性与重复定位精度表现，这款适配ABB IRB760重载机器人的立管结构，正是针对大负载作业工况下的安装需求设计。从结构功能来看，该立管承担着将机器人本体抬升至指定作业高度、传递整机作业载荷至地面基础的作用，同时内部预留的中空腔体可以走布机器人动力线缆、信号控制线以及末端执行器的气路管路，避免管线外露在作业过程中被剐蹭拉扯，降低产线运行的管线故障概率。设计过程中优先考虑了载荷传递的路径合理性，底部采用带三角加强筋的方形安装法兰板，法兰板上预留的阵列安装孔可匹配常规预埋地脚螺栓的孔位布局，三角筋板沿筒体圆周方向均匀分布，直接衔接底部法兰与筒体侧壁，可有效抵消机器人高速启停、重载变位过程中产生的倾覆力矩，避免筒体根部出现应力集中导致的结构变形。上部的圆形连接法兰则完全匹配IRB760机器人底座的安装孔位，法兰面上预留的定位销孔可实现机器人安装时的快速对位，减少现场安装调试的对位工作量，法兰上分布的螺纹孔深度经过校核，可保证螺栓连接的预紧力满足大负载作业下的防松要求。筒体采用等直径薄壁圆筒结构，在保证整体抗弯截面模量满足载荷要求的前提下，尽可能降低构件自身重量，减少对地面基础的额外载荷，筒壁厚度经过有限元校核，在机器人达到最大伸展半径、承受额定最大负载的极端工况下，筒体顶端的形变量控制在机器人重复定位精度允许的范围内，不会因为结构形变影响末端作业精度。安装边界方面，底部方形法兰的边长尺寸适配常见的机器人安装混凝土基座尺寸，不需要额外定制特殊规格的安装基础，立管整体高度匹配IRB760机器人的常规作业高度需求，可保证机器人在有效作业范围内不会因为安装高度不足出现动作干涉，同时筒体内部的中空通道直径足够容纳多组线缆与气路接头，穿线作业时不需要额外扩孔，现场施工的便利性更强。结构细节上，所有焊接位置均采用连续角焊缝设计，焊后需做去应力处理，避免焊接残余应力导致长期使用后结构变形，法兰面均经过铣削加工，保证安装面的平面度要求，连接时的接触刚性更有保障。
