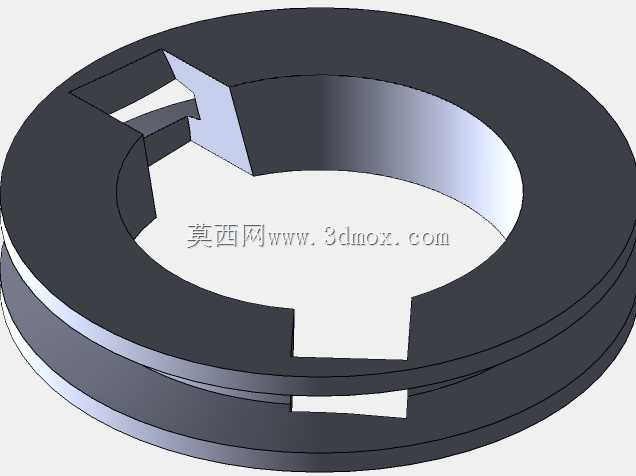

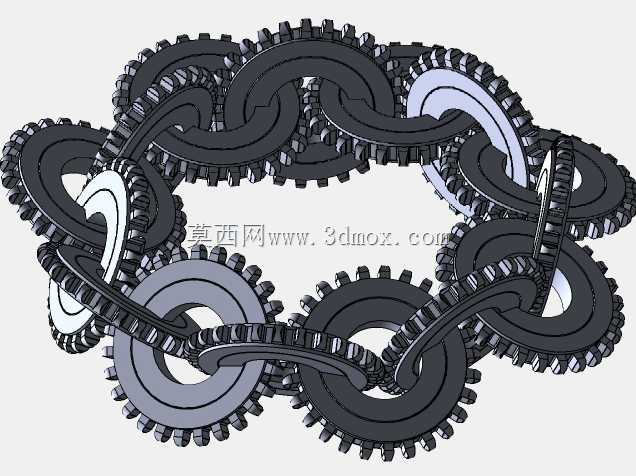

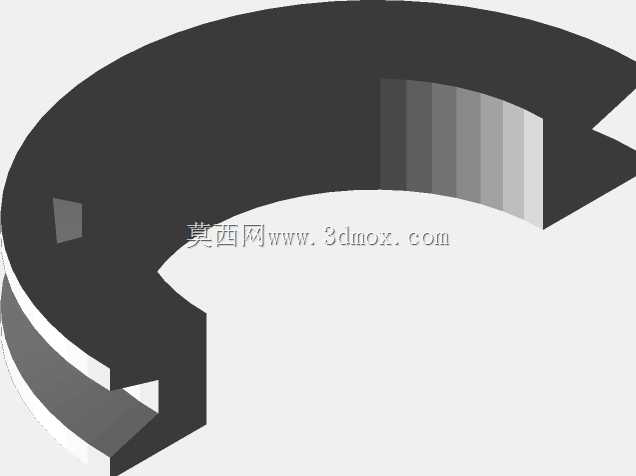

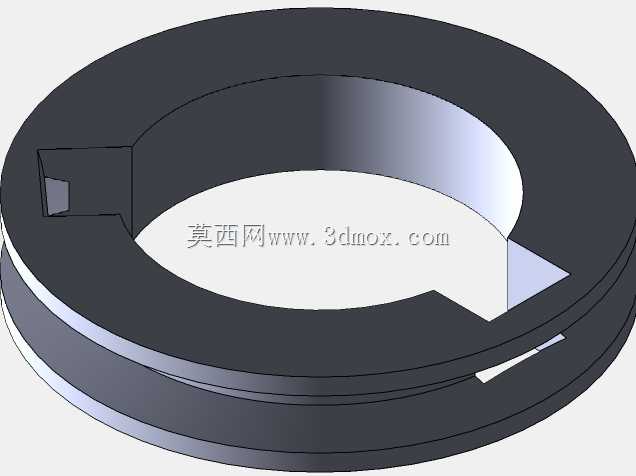

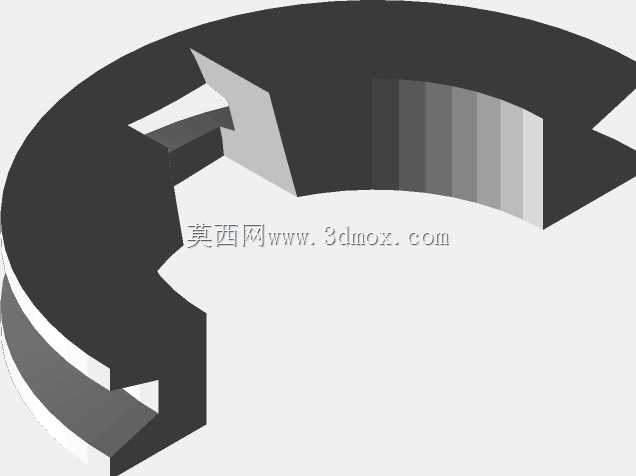

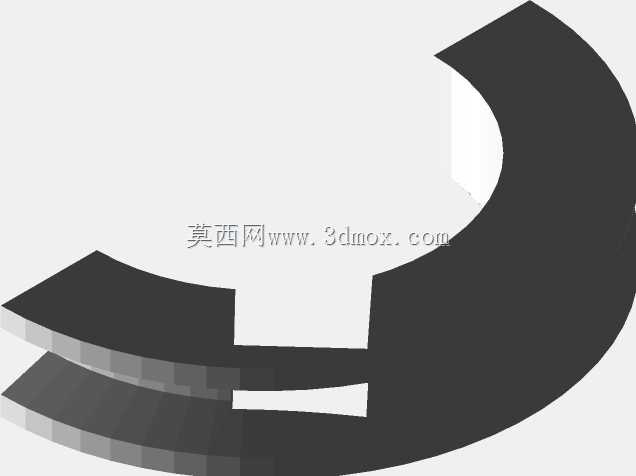

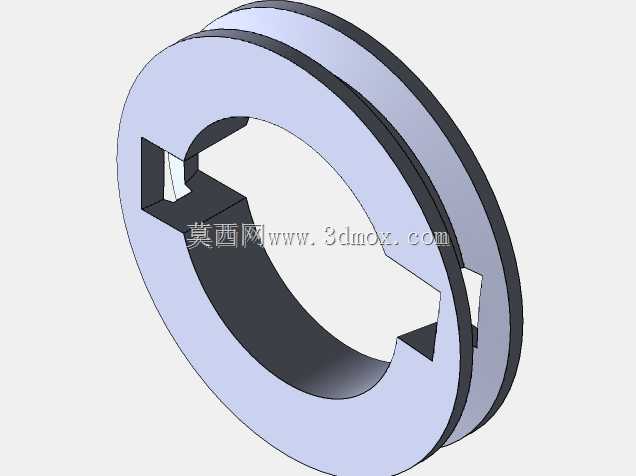

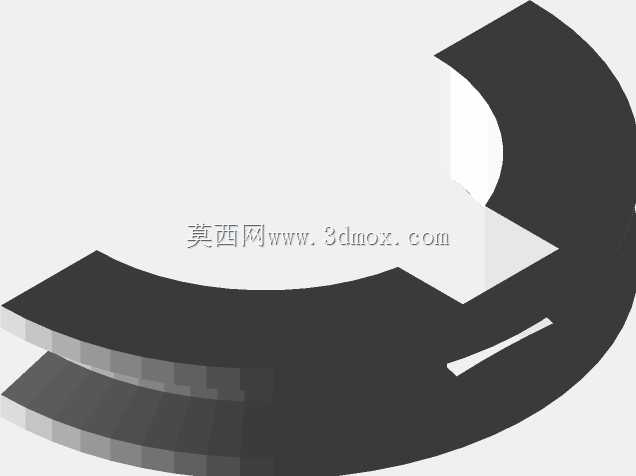

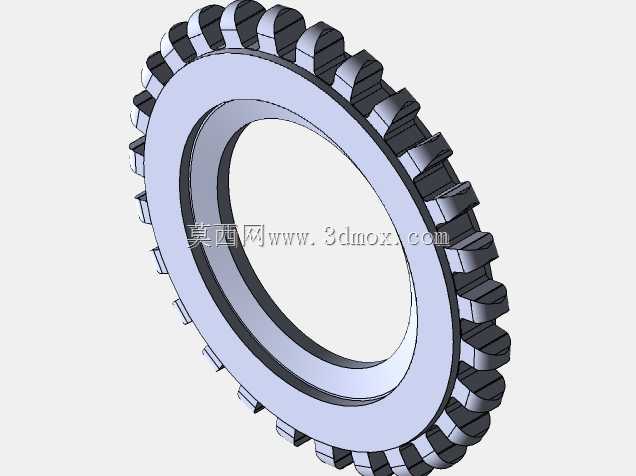

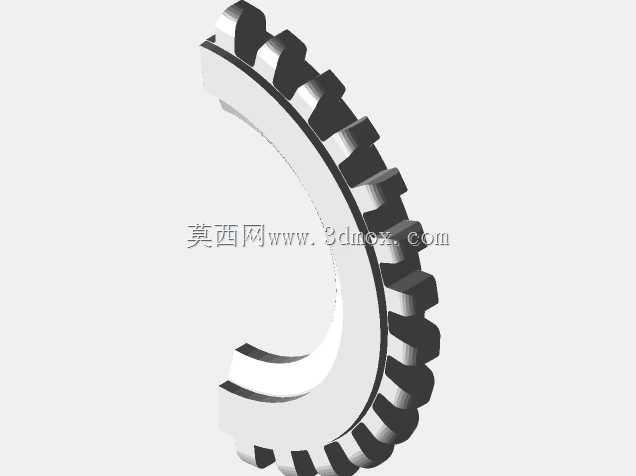

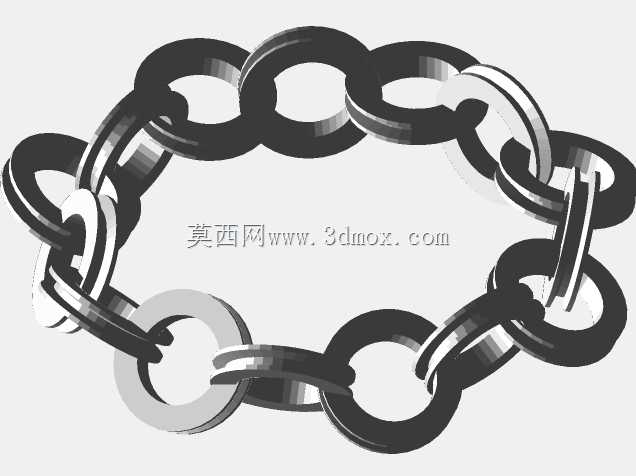

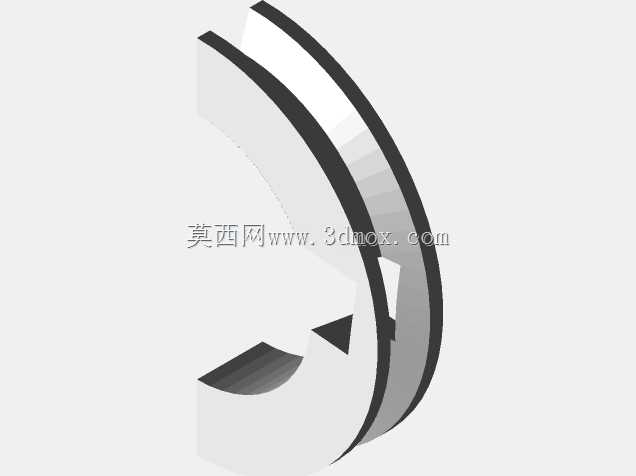

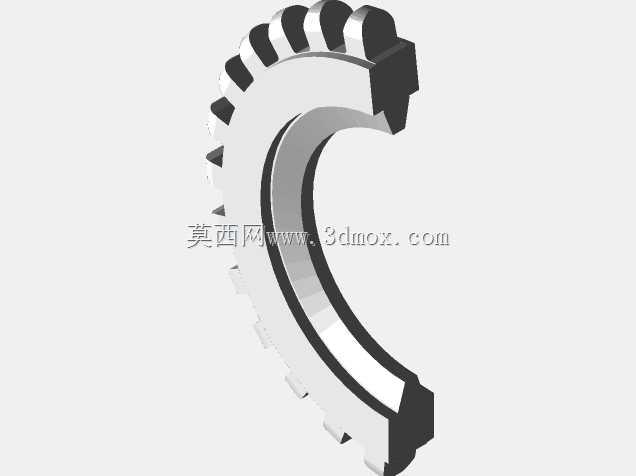

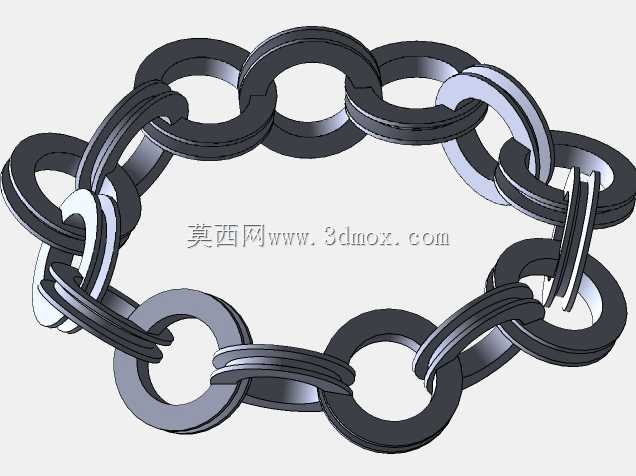

这套异形闭环齿轮组的设计,最初是为了解决狭小环形空间内多工位同步动作的传动需求,在自动化转盘工位、环形输送线的同步驱动场景中,常规平行轴或行星齿轮组很难适配环形闭合的安装边界,多动力源同步驱动又容易出现累计相位误差,导致工位动作错位。这套结构通过将齿轮齿形沿环形闭环路径做空间扭曲适配,让所有齿轮依次啮合形成闭合传动链,仅需要在任意一个齿轮处输入动力,整圈所有齿轮就会按照固定传动比同步转动,完全规避了多动力同步的控制难点。从结构设计逻辑来看,这套齿轮组没有采用常规的直齿、斜齿平面啮合形式,而是根据闭环环形的空间曲率,对每个齿轮的轮齿做了空间修形,相邻齿轮的啮合面完全贴合空间传动路径,既保证了传动过程中不会出现卡滞、跳齿的问题,也能让整组结构的安装边界刚好贴合环形设备的内部安装空间,不需要额外预留齿轮错位布置的冗余空间。在实际工况应用中,这类结构可以直接集成在环形多工位组装设备的内部框架上,每个齿轮对应一个工位的动作驱动轴,转动任意一个齿轮就能带动所有工位同步切换,传动效率比传统槽轮、凸轮分割器的环形驱动方案高15%左右,而且没有间歇传动的冲击问题,适合高速运转的轻载自动化工位。设计过程中需要重点控制每个齿轮的空间齿形公差,相邻齿轮的中心距要严格匹配环形路径的曲率半径,齿面啮合间隙控制在0.02-0.05mm之间,既保证传动顺畅无卡滞,也不会因为间隙过大出现传动回程误差。整组结构的外形完全贴合环形闭合轮廓,安装时只需要在环形基座上对应每个齿轮的中心位置加工定位轴孔,就可以完成整组传动结构的装配,不需要额外设计复杂的张紧、导向机构,后期维护只需要定期在齿面涂抹润滑脂即可,相比传统的同步带环形传动方案,不存在皮带老化松弛、需要定期张紧更换的问题,长期运转的稳定性更高。在小型文创展示装置、精密环形检测设备的传动场景中,这套结构也能凭借紧凑的闭环外形和同步联动的特性,替代传统的复杂传动链,大幅缩小设备的整体体积,同时联动动作的一致性也能满足精密检测、多工位同步作业的精度要求。
- 上一篇:蓝鸟微型数字金属齿轮RC舵机结构设计
- 下一篇:齿轮啮合式可打印手动夹持工具
- 全部评论(0)
- 模板大小 10.8 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,STL,3D Manufacturing Format,STL,STL,SOLIDWORKS,SOLIDWORKS,STL,STL,STL,STL,SOLIDWORKS,STL,STL
- 软件分类 齿轮
