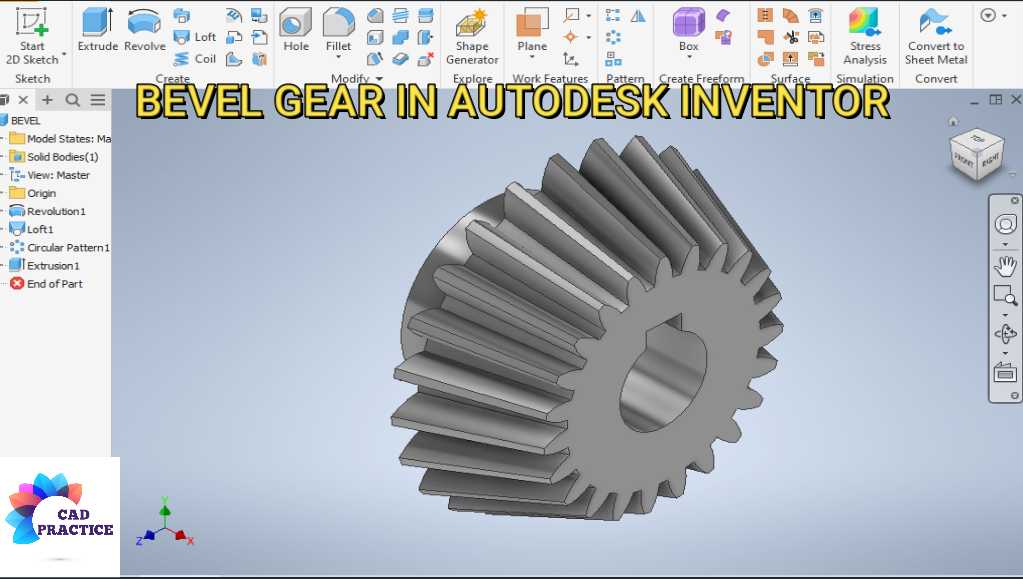

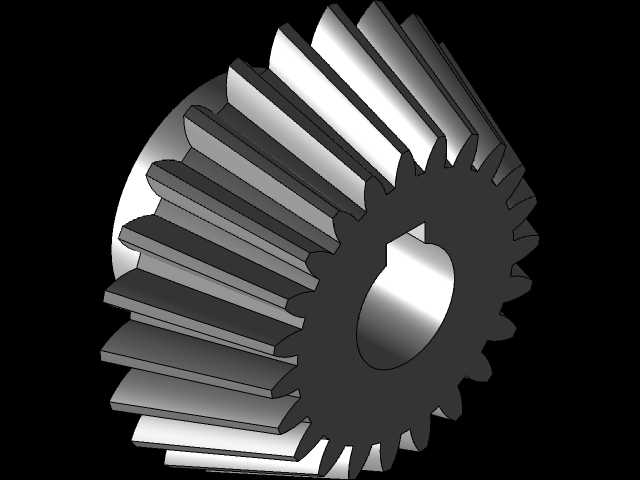

带键槽直齿锥齿轮传动件结构设计

这款锥齿轮主要用于相交轴之间的旋转运动与扭矩传递，常见于差速器、机床主轴进给箱、农业机械传动分动箱、小型工业减速机的转角传动工位，能够实现两轴呈90度交错工况下的动力换向输出，在需要改变传动轴线方向的机械结构中应用十分广泛。从结构设计来看，该锥齿轮采用直齿齿形设计，齿向沿节锥母线方向分布，相比螺旋锥齿轮加工难度更低，装配时的轴向定位要求更宽松，适合中低速、中等载荷的传动场景，日常维护更换的成本也更低。齿轮中心开设带键槽的通孔，安装时可通过平键与传动轴实现周向固定，传递扭矩时避免齿轮与轴之间发生相对转动，键槽的尺寸与位置按照通用传动配合公差设计，能够适配常规标准直径的传动轴，安装时只需将齿轮沿轴向推入轴端对应位置，锁紧轴端挡圈即可完成轴向固定，无需额外设计复杂的抱紧结构。齿部的参数设计围绕等顶隙收缩齿展开，齿高从大端向小端逐渐收窄，啮合过程中齿顶与配对齿轮的齿根之间预留均匀间隙，既可以储存少量润滑脂改善啮合面的润滑条件，也能避免轮齿受热膨胀后出现卡滞、顶齿的问题。轮齿的齿面经过建模时的曲率校验，啮合接触区集中在齿面中部区域，不会出现偏载导致的局部齿面过度磨损，正常工况下运行的接触疲劳寿命能够满足常规通用设备的使用要求。设计过程中优先考虑了安装边界的适配性，齿轮的背锥面与安装端面保持垂直，装配时可以直接贴紧轴肩定位面，不需要额外调整安装垫片来补偿轴向位置误差，节锥角的参数按照标准90度相交轴传动匹配，配对使用时只需保证两轴的交点与齿轮节锥顶点重合，即可实现顺畅啮合，不需要反复调整啮合间隙。齿轮的轮毂部分厚度经过强度校核，能够承受额定扭矩下的键槽挤压应力，不会出现轮毂开裂、键槽崩缺的问题，轮齿与轮毂之间采用圆弧过渡连接，减少应力集中带来的结构失效风险，整体结构紧凑，在有限的安装空间内即可完成布置，适合各类紧凑型转角传动机构的设计选型参考，建模时还原了轮齿的渐开线齿形与键槽的配合细节，能够直接用于装配干涉校验、运动仿真模拟等设计环节。
