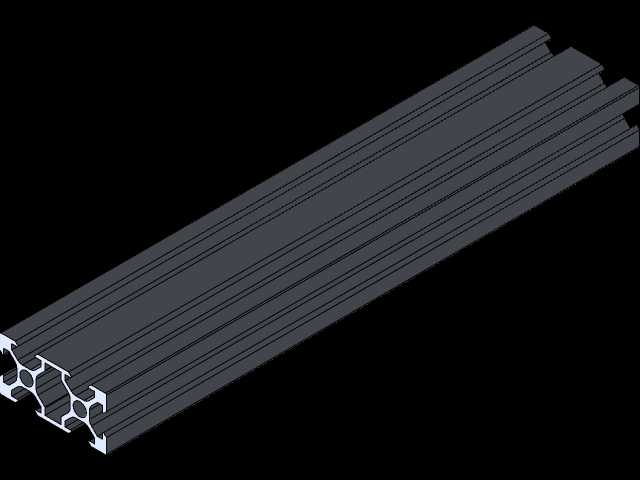

20x40规格V型槽工业铝型材结构

这款20x40截面的V型槽铝型材，是轻型自动化设备框架搭建场景中常用的基础构件，日常多用于桌面级小型输送线侧边导向、检测工位工装支架、3D打印设备运动轴基座这类对安装空间有严格限制的场合。从截面设计来看，型材单侧预留的V型导向槽可直接配合V型滚轮实现无额外导轨的直线运动承载，省去了单独安装直线导轨的装配工序，槽道的角度公差控制在±0.1°范围内，能保证滚轮运行时的贴合度，避免运动过程中出现卡顿或间隙晃动的问题。型材的主体壁厚按照常规轻型载荷设计，非安装面的壁厚均匀控制在1.5mm，既保证了单米型材的重量控制在合理区间，方便现场人工搬运裁切，也能满足垂直方向15kg以内的静载承载需求，不会出现长期受力后的形变问题。截面的两端设置有标准的T型槽道，可配合常规的T型螺栓、弹片螺母实现相邻型材的垂直或平行拼接，拼接时不需要对型材做额外的打孔攻丝处理，仅靠标准紧固件就能实现框架的快速组装，后期改造调整时也能随意拆卸重组，不会破坏型材本身的结构完整性。在安装边界上，这款型材的截面外轮廓尺寸严格控制在20mm宽度、40mm高度，安装时相邻型材拼接的预留间隙仅需0.2mm即可满足装配公差要求，V型槽的槽口深度为3mm，配套的V型滚轮嵌入深度控制在2mm时能达到最佳的导向效果，不会出现滚轮脱槽的风险。型材的中心位置预留有贯通的工艺孔道，既可以作为穿线通道容纳设备的传感器线缆、气管，也能在需要高强度拼接时穿入连接杆提升整体框架的刚性，避免长跨度搭建时出现的型材下垂问题。实际选型使用时，这类V型槽铝型材常搭配同系列的端盖、角码、脚轮等配件，可快速搭建成不同功能的小型工作站结构，相比采用方管焊接的框架结构，装配效率能提升60%以上，且外观一致性更好，不需要做后期的喷漆打磨处理，型材表面的阳极氧化层也能适应常规车间的潮湿、多尘环境，长期使用不会出现表面锈蚀掉漆的问题。在运动导向场景使用时，V型槽的槽道本身自带集尘效果，运行过程中产生的细小铝屑、灰尘会顺着V型斜面滑落，不会像封闭导轨那样容易积攒杂物影响运动精度，日常维护仅需定期擦拭槽道表面即可，不需要频繁加注润滑脂，非常适合洁净度要求中等的装配、检测工位使用。
