QueenBee雕刻机齿条小齿轮升级传动结构

项目分类:3D模型 发布时间:2021-09-27 ID:290434

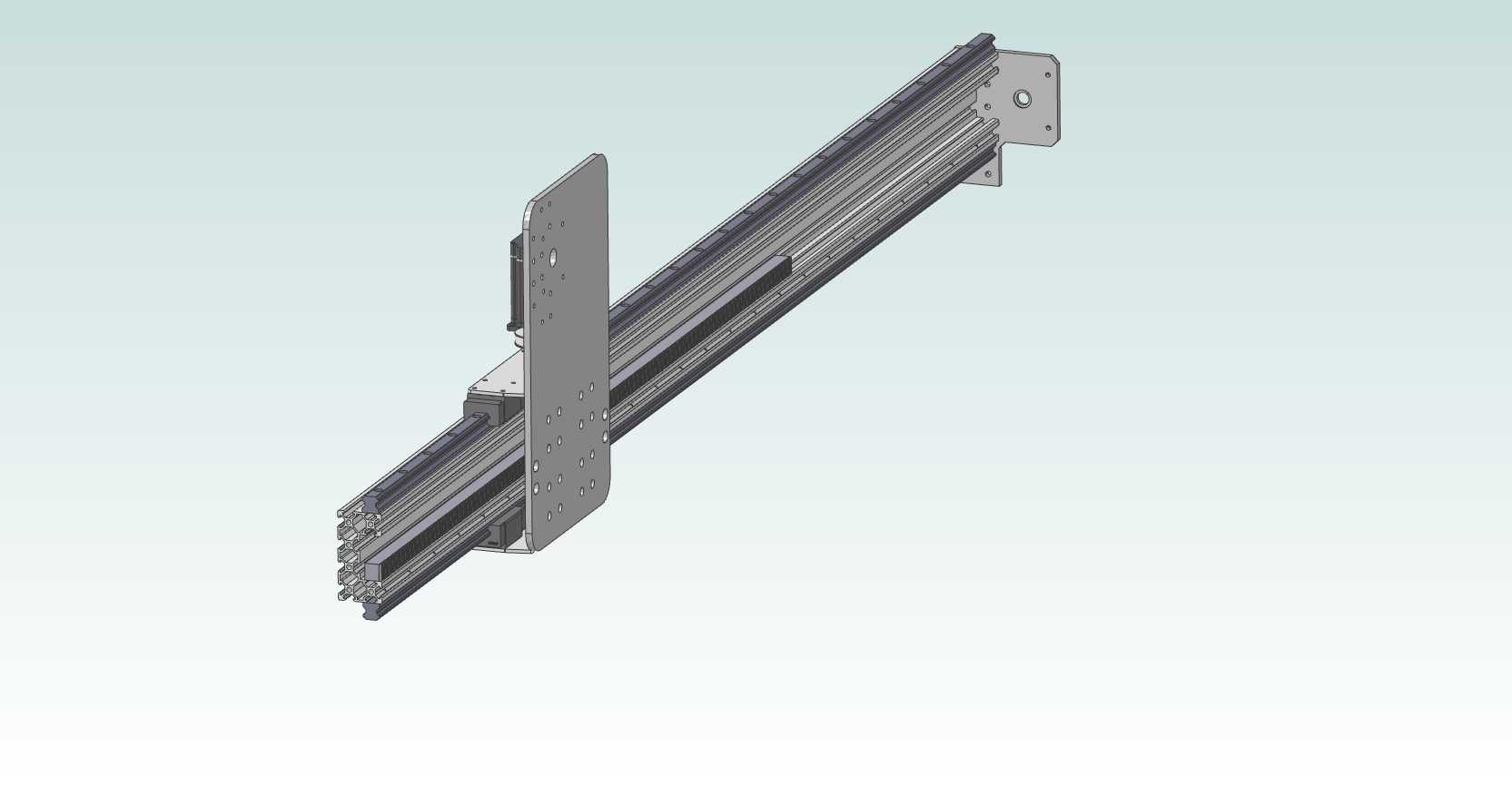

  • QueenBee雕刻机齿条小齿轮升级传动结构
  • QueenBee雕刻机齿条小齿轮升级传动结构

这套升级结构主要面向桌面级CNC雕刻机的传动系统改造场景,针对原有塑料铅螺母传动刚性不足、反向间隙大、高速进给易丢步的痛点做针对性优化,适配QueenBee系列铝型材架构的雕刻设备,可直接替换原有Z轴或者XY轴的丝杠螺母传动副,也可根据安装需求调整线性板的固定位置,实现线性轨道的垂直布置,拓展设备的加工行程适配范围。从结构设计逻辑来看,整套组件以标准工业铝型材作为机架承载基础,齿条沿铝型材长度方向平行布置,配套的小齿轮安装座直接与滑动导轨的滑块连接板固定,安装时需要保证齿轮与齿条的啮合侧隙控制在0.1-0.2mm区间,避免过紧导致的传动卡滞或者过松带来的反向间隙误差。线性板的设计预留了多组标准沉头安装孔,孔位完全匹配市面上主流的20系列、40系列铝型材的槽距参数,不需要额外对原有设备的机架做打孔、攻丝等二次加工,可直接通过T型螺栓完成固定,大幅降低改造的加工门槛。考虑到实际加工过程中传动副需要持续承受进给方向的切削反力,安装板的厚度做了针对性加强,相比原厂塑料螺母座的刚性提升4倍以上,在进行硬木、软铝等材料的大切深加工时,可有效减少传动部位的形变震颤,提升加工表面的光洁度与尺寸精度。需要注意的是,当前展示的结构属于概念验证阶段的设计,实际装机使用时需要在小齿轮安装座上配套添加弹簧张紧机构,通过弹簧的预紧力将小齿轮持续压向齿条啮合面,抵消加工过程中震动带来的啮合间隙变化,同时也能补偿齿条安装时的直线度误差,保证传动过程的平顺性。安装边界方面,整套升级结构的宽度方向不超出铝型材机架的外轮廓,垂直方向的安装高度比原有丝杠传动结构低12mm左右,不会与设备原有防护罩、拖链等部件产生运动干涉,适配市面上绝大多数采用线性方轨作为导向部件的桌面级CNC设备,改造后设备的快速进给速度可提升至原有丝杠传动的1.5倍以上,同时长期运行的磨损量远低于塑料螺母结构,大幅延长传动部件的维护周期。
