带步进驱动的直线追踪执行机构设计

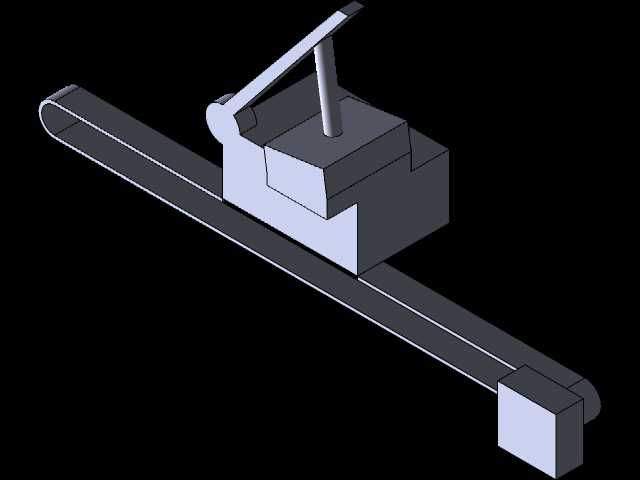

这套机构主要面向轻工包装、电子元器件组装生产线的随动追踪工位设计，解决连续输送工况下，移动工件的定点作业对位问题，常见于流水线在线打标、小件点胶、薄膜裁切这类需要匹配输送线速度同步动作的场景，避免工件停线带来的产能损耗。从结构布局来看，长条形的直线导轨基座作为整套机构的安装基准，导轨两端预留的安装孔位可直接适配常规铝型材输送线的侧边架体，安装时不需要对原有输送线做大规模结构改动，基座长度可根据实际产线的追踪行程需求做同比例缩放，当前设计的有效追踪行程覆盖常规小件产线0.4-0.8米的作业区间，安装时需保证导轨走向与输送线运行方向完全平行，水平方向安装偏差控制在0.2mm以内，避免追踪动作出现卡滞。两个方形步进电机分别承担不同的驱动功能，其中布置在滑动座上的步进电机负责追踪动作的横向位移驱动，通过同步带传动带动滑动座沿导轨做往复直线运动，运动参数可根据输送线的实时运行速度做匹配调整，保证滑动座的移动速度与输送线上工件的移动速度完全同步，消除相对位移差；另一处步进电机负责上部压持/执行臂的抬升与下压动作，执行臂的铰接点做了限位结构设计，下压行程可根据工件的实际高度做限位调整，避免压损工件表面。设计过程中优先考虑了机构的动态响应特性，滑动座采用轻量化的板材拼接结构，降低运动部件的整体重量，减少步进电机启停时的惯性冲击，保证追踪动作的响应速度满足高速产线的节拍要求，执行臂的铰接位置加装了自润滑轴套，长期往复动作不需要频繁加注润滑脂，降低日常维护工作量。机构的走线全部沿导轨侧边的拖链槽布置，避免运动过程中线缆拉扯磨损，滑动座与导轨之间采用滑块配合，配合间隙控制在合理范围，既保证运动顺滑，又不会出现横向窜动影响对位精度，实际应用中可根据作业需求在执行臂末端加装不同的作业头，适配打标、点胶、压装等不同的工序要求，不需要对主体结构做大幅修改。
