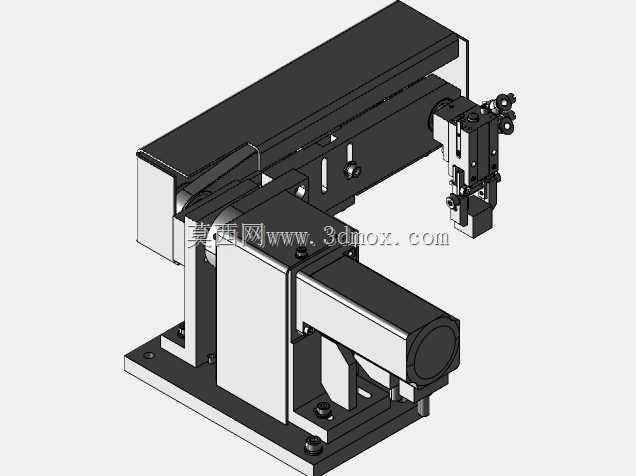

电机驱动工件转向输送执行装置

这套执行装置主要面向3C电子、小五金件的自动化产线工位衔接场景，解决多工序流转中工件姿态保持、跨工位转移的实际需求，常见于组装线、检测线的上下料工位，替代人工完成工件从输送线到下一加工位的定向转运，避免工件在转移过程中姿态偏转导致的后续工序定位偏差。从结构设计逻辑来看，装置核心采用固定中心皮带轮的传动方案，将电机输出端的皮带轮做完全固定约束，摆臂绕该固定轮做旋转动作时，皮带的缠绕长度不会随摆臂角度变化产生偏移，配合卡盘侧皮带轮与固定轮的传动比匹配，让末端卡盘的朝向始终保持竖直向下，不会随摆臂的摆动发生角度偏转，保证抓取的工件在整个转运行程中姿态稳定，不会出现工件掉落、定位基准偏移的问题。整体结构采用卧式安装布局，底部设置整块安装底板，底板上预留对应规格的安装孔位，可直接固定在铝型材机架或者设备台面上，安装边界的长宽尺寸适配多数小型自动化设备的工位预留空间，不需要额外改造机架结构。驱动部分采用卧式布置的电机，通过支架直接固定在底板上，输出轴与固定皮带轮同轴连接，省去了额外的传动转接结构，减少了传动间隙带来的末端定位误差。摆臂部分采用轻量化的钣金与型材组合结构，在保证结构刚性的前提下降低了摆臂的转动惯量，让摆臂的启停动作更平稳，减少高速运转时的抖动。末端执行部分集成了气动卡盘组件，卡盘的安装座与从动皮带轮刚性连接，通过皮带的传动约束，不管摆臂旋转到哪个取放料位置，卡盘的夹持面始终保持水平朝下，适配从下方输送线取料、向下放置到下一工位夹具的动作逻辑，不需要额外增加旋转气缸来调整工件姿态，简化了末端的气路与控制逻辑。在实际产线应用中，这套装置可以直接对接皮带输送机的出料端，当输送线将工件运送到取料位时，摆臂转动到取料位置，卡盘下行抓取工件，随后摆臂转动到下一工序的放料位，卡盘松开工件完成转移，整个动作循环中工件始终保持竖直向下的姿态，不需要额外做姿态校正，能有效缩短工位流转的节拍，提升产线的运行效率。结构设计上充分考虑了维护便利性，皮带张紧结构设置在摆臂的外侧，不需要拆解主体结构就可以完成皮带的张紧调整与更换，所有的紧固件都采用标准件，日常维护的备件通用性强，不需要定制特殊规格的配件。
