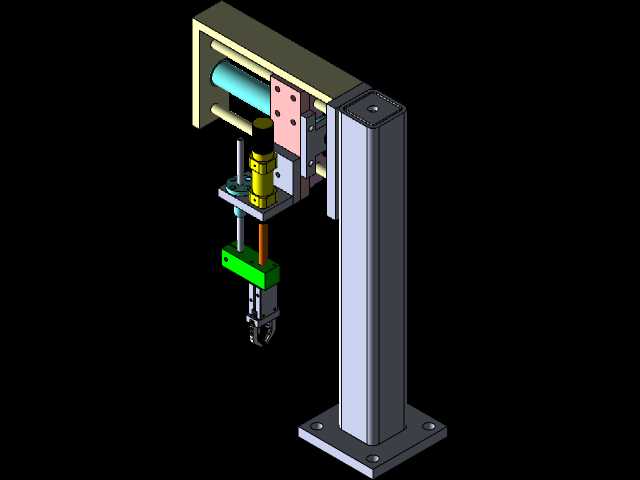

立式拾取放置执行组件结构设计

这套立式拾取放置执行组件，主要面向3C电子、小五金零部件的自动化装配、上下料工位场景，常见于流水线旁的单工位取放作业单元，用来替代人工完成重复性的工件拾取、移位、精准放置动作，适配节拍在3-6秒每次的轻载作业需求。从结构布局来看，组件采用单立柱悬臂式安装结构，底部为方形安装法兰，通过四个螺栓孔即可固定在设备机台台面或者流水线侧方支架上，安装时需保证立柱垂直度误差不超过0.1mm/m，避免悬臂负载下出现偏斜卡顿。悬臂部分搭载双导杆导向结构，配合气动驱动单元实现竖直方向的升降动作，导杆选用表面硬质氧化处理的铝合金材质，搭配无油衬套做滑动支撑，升降行程可根据实际工位需求做定制调整，常规适配行程在50-150mm区间，竖直运动末端设置缓冲限位结构，避免硬冲击损伤夹爪或者工件。组件末端搭载平行气动夹爪，夹爪的安装接口采用标准快换式设计，可根据拾取工件的外形、材质更换不同的夹指，比如拾取塑胶件时可加贴硅胶垫防止夹伤表面，拾取金属小零件时可采用带定位槽的硬质合金夹指保证夹持精度。水平方向的移位通过悬臂上的水平滑移模组实现，滑移模组同样采用双导杆导向，气缸驱动的形式，水平移位行程可根据取料位与放料位的间距调整，常规设计下水平移位精度可控制在±0.05mm以内，满足大部分小零件装配的对位需求。设计过程中优先考虑了组件的轻量化需求，除了受力的立柱、安装法兰采用钢材加工外，其余连接支架、安装板均采用6061铝合金加工，在保证结构刚性的前提下降低整体运动负载，提升气缸动作的响应速度。气路走线全部采用内置式布局，气管沿着立柱、悬臂的内部走线槽布置，避免外部走线被运动部件剐蹭，同时也让整体外观更整洁，减少工位积尘清理的难度。安装边界方面，组件整体占用的台面投影尺寸约为200mm*150mm，悬臂伸出最大长度下的总高度约为450mm，适配周边预留至少50mm的安全维护空间，方便日常更换夹爪、调整限位以及气路维护作业。实际应用中，这类组件通常搭配光电传感器做工件到位检测，当取料位检测到工件到位后，水平模组移动到取料位上方，升降气缸下行，夹爪闭合拾取工件，随后升降气缸上行，水平模组移动到放料位上方，升降气缸下行后夹爪松开放置工件，完成一个作业循环，整套动作逻辑简单可靠，维护成本低，非常适合中小型自动化设备的集成配套使用。
