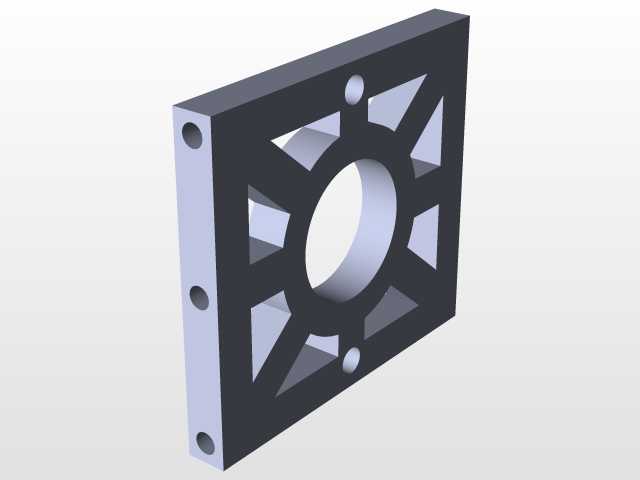

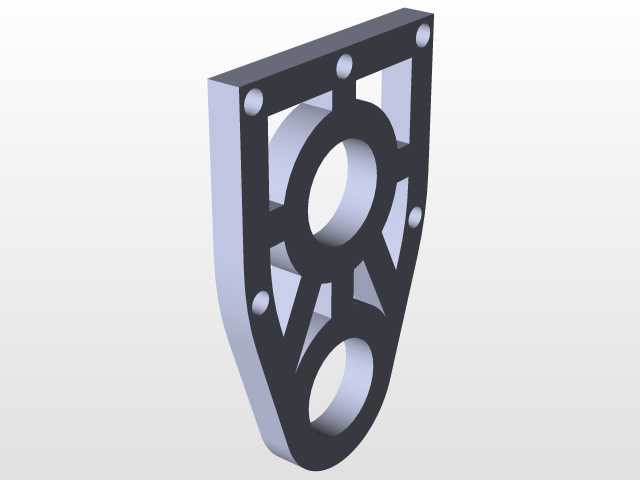

该转向驱动结构主要面向FRC机器人竞赛场景设计,作为机器人行走转向系统的核心执行部件,承担动力传递、转向角度输出、轮组驱动的复合功能,适配竞赛机器人快速响应、高负载冲击、频繁正反转的实际工况需求。结构采用多层齿轮啮合的传动布局,顶部输入轴可直接对接伺服动力输出端,通过大直径主齿轮将动力分流至两侧对称布置的轮组传动副,同时集成转向角度调节的联动结构,无需额外增设独立转向驱动单元即可实现轮组的转向与驱动同步动作,有效压缩机构整体占用空间,适配竞赛机器人严格的尺寸与重量限制要求。从安装边界来看,整体结构采用双侧板式支撑框架,两侧支撑板通过横向销轴完成定位锁紧,所有传动齿轮、轮轴均内嵌于框架内部,安装孔位沿支撑板轮廓均匀布置,可直接与机器人底盘的铝型材安装位对接,无需额外设计转接安装板,安装时仅需保证输入轴与动力源输出轴的同轴度误差控制在0.1mm以内,即可避免传动过程中的齿轮偏磨、异响问题。设计过程中优先考虑了竞赛场景下的维护便捷性,所有齿轮副均采用裸露式布局(实际装配时可加装轻量化防护盖板),齿轮啮合间隙可通过支撑板上的腰型安装孔进行微调,当竞赛过程中出现齿轮磨损、传动间隙过大的问题时,无需完全拆解机构即可快速完成间隙调整或零件更换,大幅缩短赛场维护时长。结构的动力传递路径经过优化,顶部大齿轮采用直齿圆柱齿轮设计,啮合重合度控制在1.2以上,可承受竞赛过程中急停、急转带来的瞬时冲击载荷,两侧传动轮组采用同轴布置的双联齿轮结构,在有限的框架空间内实现了合理的传动比匹配,既保证转向动作的响应速度,也能为轮组行走提供足够的输出扭矩。框架部分采用镂空式结构设计,在保证支撑板结构刚度、满足轴系支撑强度要求的前提下,尽可能去除非受力区域的材料,降低整体结构重量,适配竞赛机器人的重量分配要求。实际使用过程中,该结构可直接适配标准FRC轮组的安装接口,输出轴的尺寸与轮组安装孔位完全匹配,转向动作的角度范围可通过顶部齿轮的限位结构进行调整,满足不同竞赛场地对机器人转向半径、行走灵活性的要求,同时传动结构的传动效率经过校核,在额定负载下的传动效率可达90%以上,可有效降低动力损耗,提升机器人电池的续航时长。
- 全部评论(0)
- 模板大小 7.74 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类 齿轮
