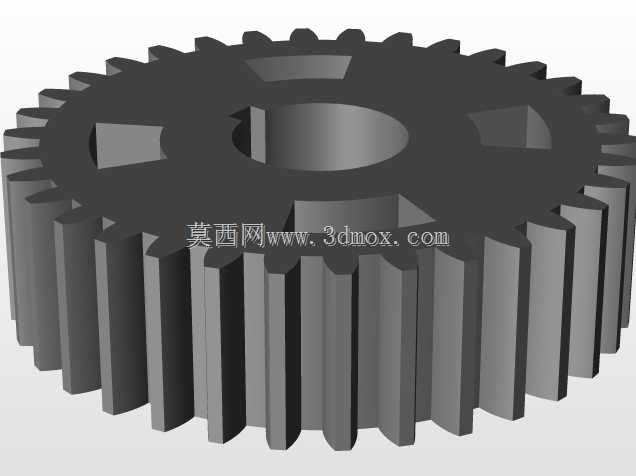

带减重孔结构的直齿传动齿轮

这款直齿传动件是平行轴传动场景中应用最广泛的基础零件，日常在轻工输送线、小型机床进给机构、农用机具传动箱、普通减速器的低速级都能见到它的身影，区别于斜齿、人字齿结构，它不存在轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更低，装配调整的容错空间也更大。从结构设计来看，轮体上均匀开设的四个扇形减重孔，是在保证轮缘、轮辐、轮毂三处结构强度满足额定扭矩传递要求的前提下做的优化，既能够降低齿轮自身的转动惯量，减少设备启停阶段的惯性冲击，也能节省加工原材料，同时在闭式齿轮箱内工作时，减重孔还能带动润滑油流动，提升啮合区域的润滑与散热效果，避免长时间高负荷运转出现齿面胶合、点蚀的失效问题。齿形部分采用标准渐开线齿廓设计，齿向与齿轮轴线完全平行，啮合过程中沿整个齿宽方向是同时进入接触、同时退出啮合，因此传动的径向载荷波动相对直接，在选型匹配时需要重点校核齿根弯曲强度与齿面接触强度，根据实际传递的额定功率、输入转速、传动比来确定模数、齿数、齿宽这些核心参数，同时要预留合适的齿侧间隙，补偿加工装配误差、运转温升带来的热膨胀量，避免出现卡齿、运转卡滞的问题。安装边界上，中心的轴孔采用键连接传递扭矩，设计时要根据匹配轴的直径确定轴孔公差，一般采用过渡配合保证同轴度，同时轴孔端面要预留轴用挡圈或者锁紧螺母的安装空间，防止齿轮运转过程中出现轴向窜动；轮缘部分的厚度要满足齿根到轮缘内壁的距离不小于2.5倍模数，避免轮缘强度不足出现开裂问题。实际应用中，这类直齿轮的加工工艺相对成熟，滚齿、插齿都能完成齿形加工，精度要求高的场景可以后续做剃齿、磨齿工序，因为没有轴向力的特性，它特别适合用在对轴向空间有限制、传动精度要求中等、载荷平稳的中低速传动场景，日常维护时只需要定期检查齿面磨损情况、啮合间隙是否在合理范围，就能保证长期稳定的传动效果，不需要像斜齿轮那样频繁调整轴承预紧力来抵消轴向分力的影响。
