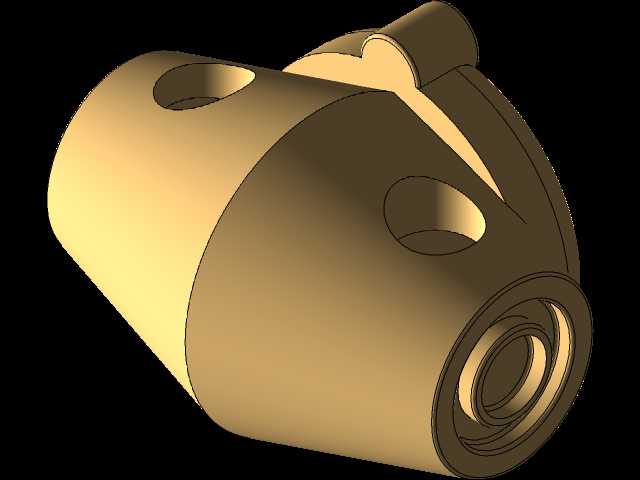

NAO机器人头部机械结构三维建模

在服务类人形机器人的结构开发环节，头部组件是集成视觉采集、听觉拾音、姿态调整功能的核心载体，这款NAO机器人头部结构的建模，完全围绕人形机器人头部的实际运行需求展开设计。从实际应用场景来看，这类头部结构主要搭载于小型教育、陪护类人形机器人上，需要在有限的紧凑空间内，预留出摄像头、麦克风阵列、舵机输出轴的安装位，同时兼顾颈部俯仰、旋转关节的运动避让空间，避免头部转动过程中出现结构干涉。

设计过程中首先考虑的是运动边界的约束，头部绕颈部关节的水平旋转角度需要覆盖左右各120度的范围，俯仰角度要满足上下各45度的调整需求，因此在头部壳体与颈部衔接的位置，特意做了弧形让位结构，保证关节运动到极限位置时，壳体不会与颈部支撑结构发生磕碰。头部主体采用近似椭圆柱的流线型外形，既符合仿生机器人的外观设计逻辑，也能在运动过程中减少不必要的风阻，同时降低外壳磕碰周边物体的概率。

从功能特性上看，壳体上预留的多个通孔分别对应不同的功能模块：正面的大孔径安装位用来固定视觉摄像头，保证摄像头的视场角不会被壳体遮挡；侧面的两组小孔径安装位用来固定拾音麦克风，对称布置的结构可以更好地实现声源定位功能；壳体内部做了多组加强筋结构，在保证整体壁厚均匀的前提下，提升壳体的结构强度，避免机器人摔倒时头部壳体出现开裂，同时加强筋也可以作为内部电子元件的安装固定位，省去额外的固定支架，压缩整体装配空间。

安装边界方面，颈部衔接位置采用同轴嵌套的接口设计，与标准NAO机器人颈部舵机的输出轴尺寸完全匹配，接口处的定位卡槽可以保证头部安装后不会出现周向转动松脱，装配时只需要将头部接口对准颈部输出轴卡入，再通过侧面的紧定螺丝固定即可完成安装，不需要额外设计定制转接件。壳体的壁厚控制在1.5mm，既满足3D打印或者注塑加工的工艺要求，也能尽可能控制头部整体重量，降低颈部舵机的负载，提升舵机的响应速度与使用寿命。

在结构细节处理上，所有的安装孔位都做了倒角处理，避免装配时割伤线材，壳体内部预留了走线槽空间，摄像头、麦克风的连接线可以顺着走线槽引到颈部关节内部，不会在头部转动过程中被结构挤压磨损。整个头部结构的重心经过调整，尽量落在颈部旋转轴的轴线上，减少舵机保持姿态时的静态扭矩消耗，提升机器人的续航表现。
