三轴联动线性导向滑块结构设计

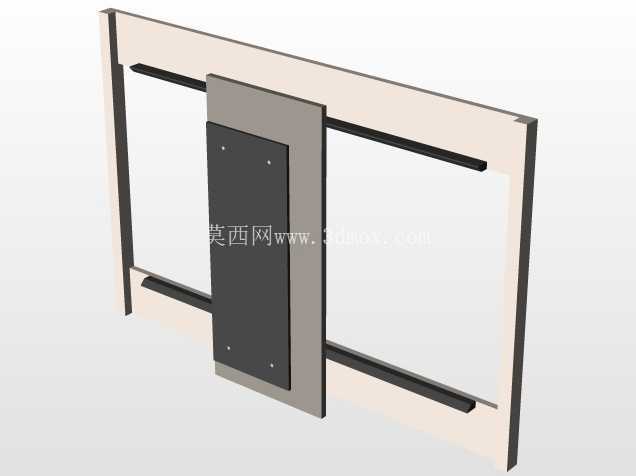

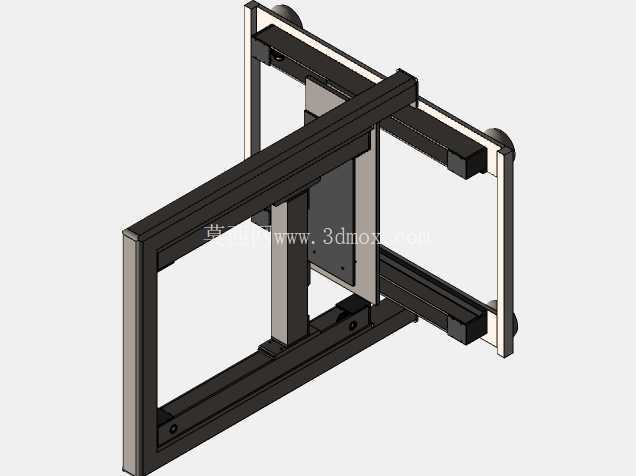

在非标自动化产线的移栽工位、小型精密检测设备的位移调节单元、桌面级数控加工设备的进给轴结构中，三轴线性导向部件是承担多方向精准位移承载的核心基础件，区别于单轴直线导轨仅能完成单一方向的滑动导向，这类三轴集成的导向结构可同时实现X、Y、Z三个正交方向的独立或联动滑动，省去了多根单轴导轨拼接时的反复校准工序，能有效压缩设备整体安装空间，尤其适配对结构紧凑度要求较高的小型精密装备。从实际使用场景来看，这类导向结构常被用在3C电子产品的外观检测工位，承载视觉相机完成三个方向的位置微调，也可用于小型点胶设备的喷头位移导向，或是实验室精密取样装置的运动承载，在低速、轻载的高精度位移场景下，其运动稳定性直接决定了设备的作业精度。

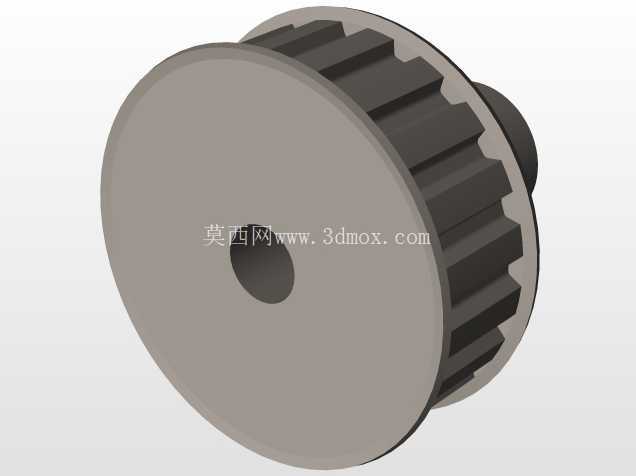

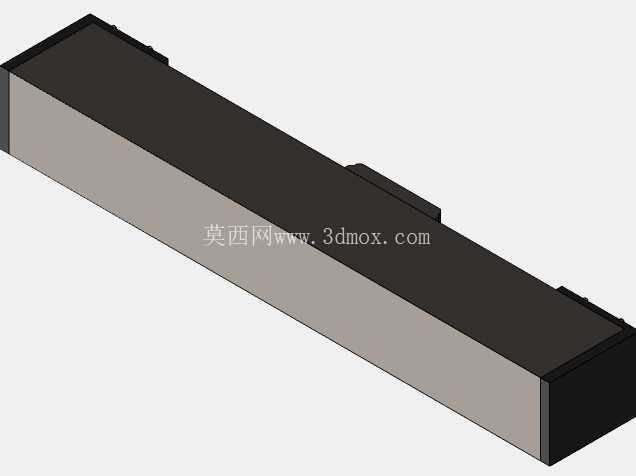

设计这类三轴导向结构时，首先要明确各轴的负载边界，通常Z轴方向因为要承载末端执行器的重量，滑块的锁紧结构需要做强化处理，避免垂直方向滑动时出现下坠偏移；X、Y轴作为水平方向的运动导向，需要重点考量滑动面的平行度公差，一般安装基准面的平面度公差要控制在0.02mm以内，否则滑块滑动时会出现卡滞、磨损不均的问题。结构上采用滑块与导轨槽嵌入式配合的形式，滑动接触面预留润滑脂存储槽，日常维护时可直接通过注油孔补充润滑介质，无需拆解结构就能完成保养，大幅降低设备运维的时间成本。

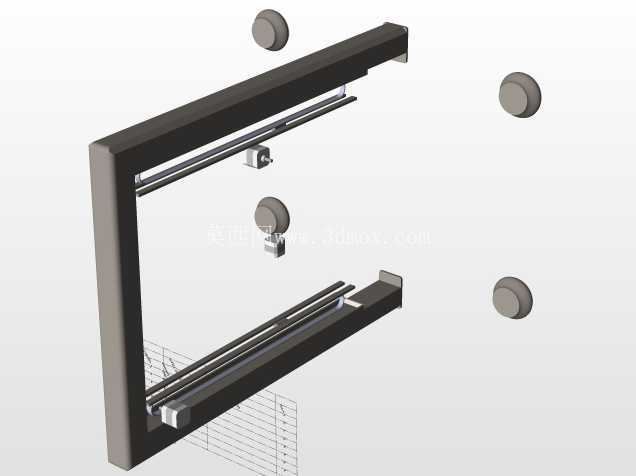

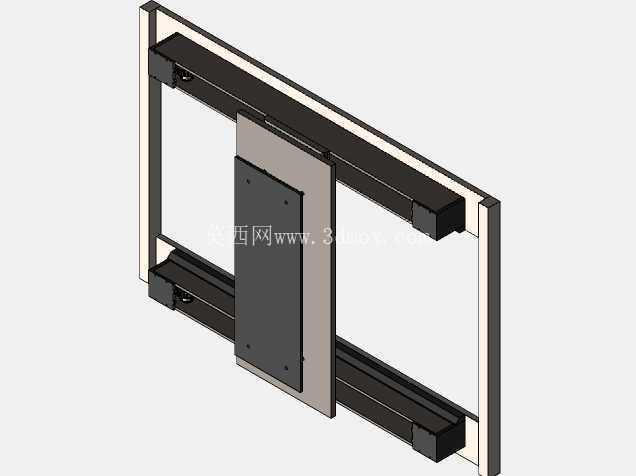

从安装边界来看，这类三轴导向结构的整体外形做了切角处理，并非规整的直角方块结构，边角的斜切设计一方面是为了避让设备内部的相邻安装部件，避免装配时出现结构干涉，另一方面也能减少安装过程中边角磕碰对基准面的损伤。各轴的滑动行程根据实际使用需求做了限位设计，导轨两端设置硬限位挡块，防止滑块超程脱出，挡块与滑块的接触位置加装缓冲垫，降低滑动到行程端点时的冲击振动，保证位移停止时的位置精度。滑块与导轨的配合间隙采用可调节设计，通过侧面的紧定螺钉调整预紧力，既可以根据使用场景选择零间隙的高精度配合状态，满足精密检测类设备的位移精度要求，也可以适当调大间隙降低滑动阻力，适配高速移栽类场景的快速位移需求。

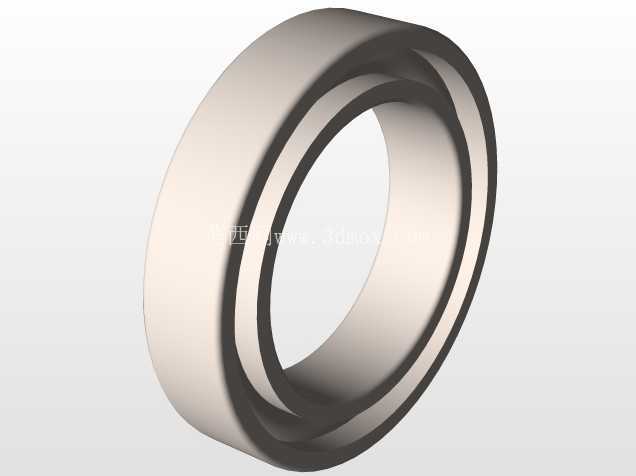

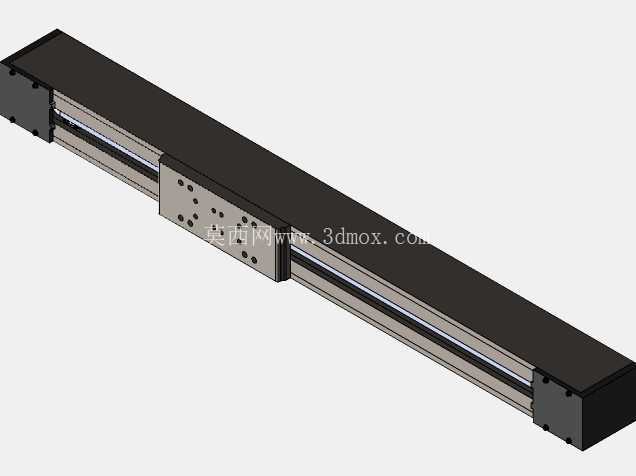

在结构细节处理上，三个方向的导轨安装基准面做了统一的公差匹配，装配时不需要额外做适配加工，直接通过基准面定位就能保证三个轴的垂直度公差控制在0.03mm/100mm以内，大幅降低现场装配的调试难度。滑块表面预留了标准的安装螺纹孔，可直接连接末端的执行部件，比如相机支架、点胶阀固定座、取样夹具等，不需要额外做转接板设计，进一步压缩整体结构的占用空间。滑动面的材质选择上，导轨部分采用高碳铬轴承钢经淬火处理，表面硬度达到HRC58-62，具备足够的耐磨性能，长期往复滑动也不会出现明显的磨损凹陷；滑块部分采用合金铜材质，与钢质导轨配合时具备良好的自润滑特性，即使短时间缺油也不会出现拉毛导轨面的问题。

实际选型应用时，需要根据末端负载的重量、运动速度、位移精度要求匹配对应的预紧等级，轻载高速场景可选择低预紧等级，降低滑动阻力减少驱动电机的负载；重载高精度场景则选择中预紧等级，提升结构整体刚性，减少滑动时的形变偏移。这类集成式三轴导向结构相比分体式拼接的导轨组件，整体装配累积误差更小，三个轴的位置度精度更容易保证，在小型精密设备中的应用优势十分明显，能够帮助设计人员快速完成运动单元的结构搭建，缩短设备的整体研发周期。
