三轴机床用双板导向导轨结构设计

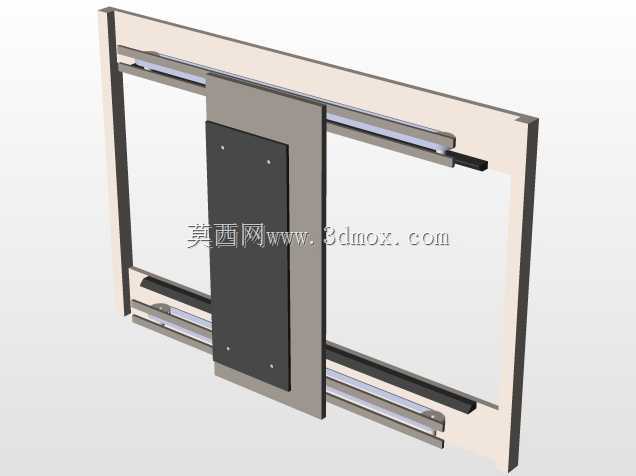

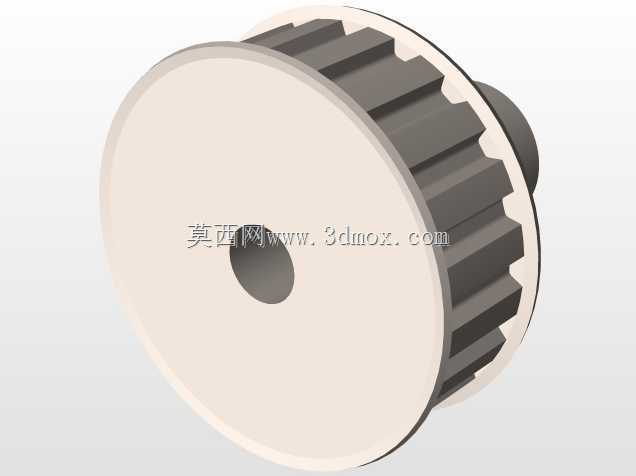

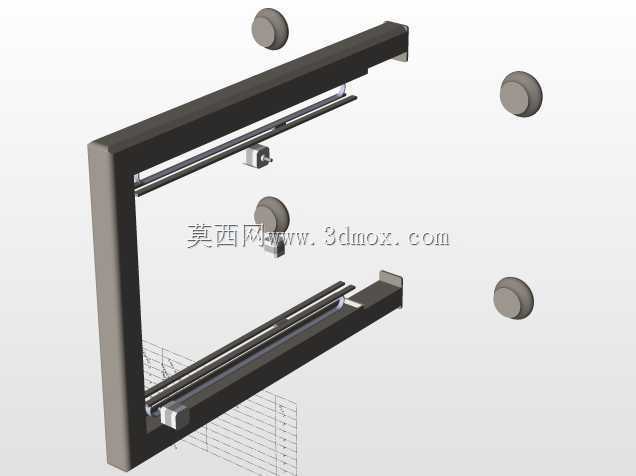

　　在三轴加工设备的传动导向体系里，这类双板结构的导轨承担着运动副精准导向的核心作用，和常见的单轨线性导向件不同，它采用平行双安装板的对称布局，能在Z轴或者垂直运动轴的往复动作中抵消侧向倾覆力矩，避免单导轨支撑带来的偏载磨损问题。从实际加工场景来看，普通立式三轴铣床做深腔铣削时，主轴套筒伸出长度较大，切削端的径向力会顺着主轴箱传递到导向副上，普通单导轨的接触面积有限，长时间重切削后容易出现导向面拉伤、运动精度漂移的问题，而这种双板导轨的两个安装面分别固定在移动部件和床身基准面上，中间的通孔位置用来穿装传动丝杠或者导向轴套，两个平行板面的平行度公差控制在0.02mm以内，能保证运动过程中传动件的同轴度不出现偏移。

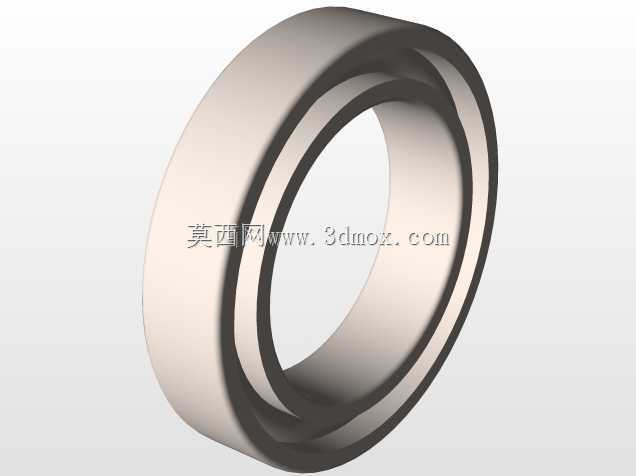

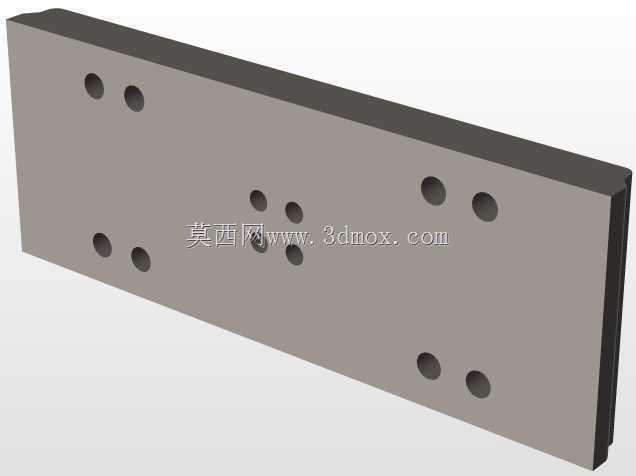

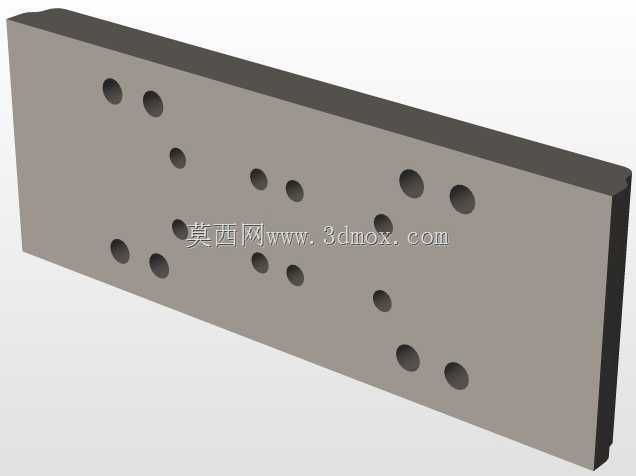

　　设计这类导轨结构的时候，首先要考虑安装边界的适配性，两块平行板的厚度根据设备负载等级选定，常规中小型三轴设备用的该类导轨，单板厚度在12mm到18mm之间，板件的外形尺寸要匹配安装基座的沉孔位置，板面上的中心孔直径要和配套的轴套外径保持过渡配合，配合公差选H7/k6，既保证装配时不会出现松旷，也方便后期维护时拆卸更换轴套。两块板之间的间距不是随意设定的，要根据运动行程的最大伸出量计算，间距值一般取最大行程的1/8到1/6，这样在运动件走到行程极限位置时，两块板的导向面依然能保持足够的接触长度，不会出现悬臂翘曲的问题。

　　从功能特性上来说，这种导轨结构没有复杂的滚动体组件，属于滑动导向类的结构，导向面经过淬火处理后表面硬度能达到HRC55以上，抗磨性能比普通铸铁导轨提升40%左右，日常维护只需要定期在导向面涂抹润滑脂即可，不像滚珠导轨那样需要严格密封防止切屑进入滚道，非常适合机加工车间里多粉尘、多切削液飞溅的工况。在做应力校核的时候，要重点验算板件中心孔边缘的应力集中情况，因为切削时的径向力大部分会通过轴套传递到孔壁位置，设计时在孔的边缘做1mm的倒角过渡，能有效降低应力集中系数，避免板件在长期交变载荷下出现裂纹。

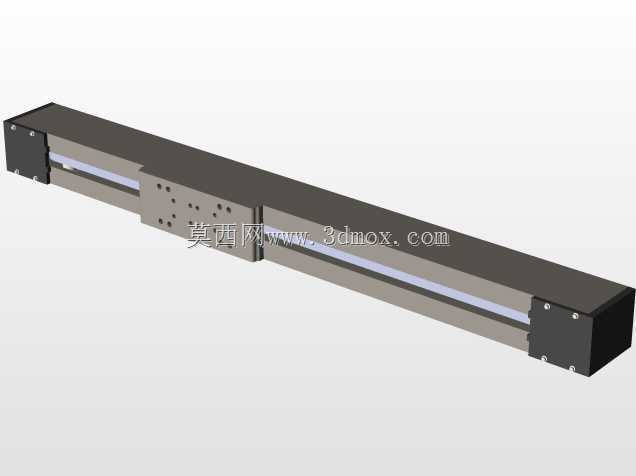

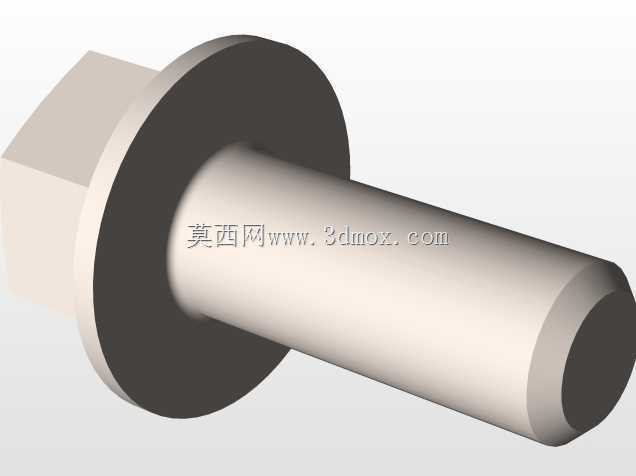

　　实际装配过程中，两块板的安装基准面需要先做刮研处理，保证两个板面的平面度误差不超过0.01mm，装配时要先预装定位销，再拧紧固定螺栓，避免螺栓锁紧时板件出现错位导致导向卡滞。和线性滚珠导轨相比，这种结构的导轨阻尼更大，在做重切削加工时能有效吸收切削振动，提升工件加工表面的光洁度，尤其是在加工铸铁、铸钢这类黑色金属工件时，抗振优势会更加明显。另外这种导轨的安装空间占用更小，不需要在床身上加工长距离的导轨安装槽，只需要在对应位置加工出螺纹孔和定位销孔即可，能降低床身的加工难度，缩短设备的生产装配周期。

　　在运动精度保持性方面，因为双板结构的导向接触面积更大，单位面积承受的压强更小，正常使用工况下的精度保持周期能达到8年以上，比同规格的滚珠导轨寿命长2到3倍，后期如果导向面出现磨损，只需要通过调整板件之间的垫片厚度就能补偿磨损间隙，不需要整体更换导轨组件，维护成本更低。针对三轴机床的运动特性，这种导轨在X、Y、Z三个轴向上都可以适配使用，尤其是在Z轴方向应用时，双板的对称结构能平衡主轴箱的重量分布，避免Z轴下行时出现低头现象，保证钻孔、镗孔工序的位置精度。设计时还要考虑排屑问题，两块板的下边缘要做30度的斜角，让落在导轨面上的切屑能顺着斜面滑落，不会堆积在导向面之间造成运动卡滞，斜角的位置还要预留润滑脂的回流槽，避免多余的润滑脂流淌到工作台面上污染工件。
