FRC赛事用辊式攀岩机滚筒结构

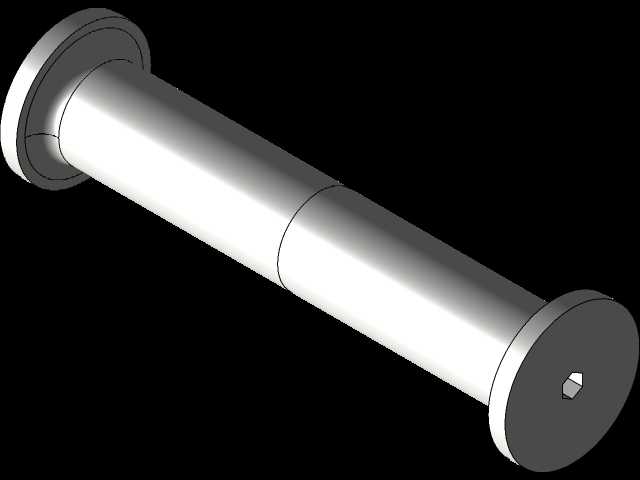

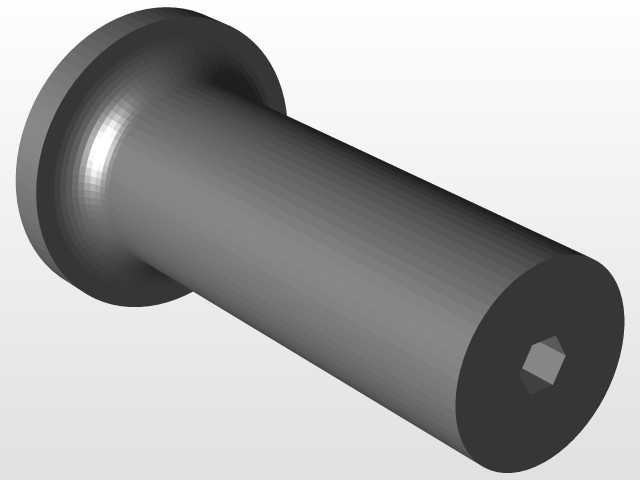

该滚筒构件是竞技类攀爬设备的核心执行部件，主要应用于绳索牵引式攀爬作业场景，依靠外圆面与柔性绳索的接触摩擦力传递牵引力，配合端部的尼龙搭扣结构实现攀爬过程中的滚轮啮合动作，替代传统刚性卡爪的硬接触传动模式，降低绳索磨损速率的同时提升攀爬动作的平顺性。从结构设计来看，整体采用长圆柱主体搭配两端法兰挡边的构型，两端法兰的外径略大于筒体主体外径，可在绳索缠绕或贴合滚动过程中形成轴向限位，避免绳索受侧向力作用从筒体表面滑脱，端部预留的内六角安装位可直接与驱动轴配合，无需额外加工键槽即可传递额定扭矩，适配快拆式的赛事装备装配需求。考虑到小尺寸增材制造设备的成型舱尺寸限制，设计阶段将筒体沿轴向拆分为两个半圆柱分段，拆分面设置在筒体中段的应力非敏感区域，两个分段对接后可通过端面定位止口保证同轴度，拼接完成后的整体圆柱度误差可控制在传动允许范围内，既满足小尺寸3D打印设备的加工边界要求，又不会影响整体的传动精度与结构强度。筒体的外圆面做了等直径设计，表面粗糙度适配尼龙搭扣的附着要求，既可以保证绳索滚动过程中的接触摩擦力足够，又不会因表面过于粗糙造成绳索的过度磨损，两端法兰的厚度根据侧向受力工况做了针对性优化，在满足轴向挡边强度要求的前提下尽可能减小法兰厚度，控制整体构件的重量，降低驱动端的负载。安装时该滚筒通过两端的中心孔定位在设备支架上，端部的内六角结构可直接对接驱动输出轴，轴向依靠法兰端面与支架的配合实现限位，不需要额外加装轴向固定挡圈，简化了整体装配流程，适配赛事场景下快速拆装、快速调整的使用需求。在实际作业过程中，滚筒随驱动轴转动时，外圆面压紧绳索，配合尼龙搭扣的勾连作用，可稳定抓取绳索末端实现连续攀爬动作，即使在绳索存在一定张紧力波动的工况下，两端的法兰挡边也能保证绳索始终贴合在筒体工作面上，不会出现脱绳、卡滞的问题。拆分式的结构设计也降低了单个打印件的成型难度，两个半筒可分别打印后拼接组装，不需要大尺寸成型设备即可完成制作，对于参赛队伍的自制加工场景十分友好，同时分段结构也便于后期单独更换磨损的半筒部件，降低维护成本。
