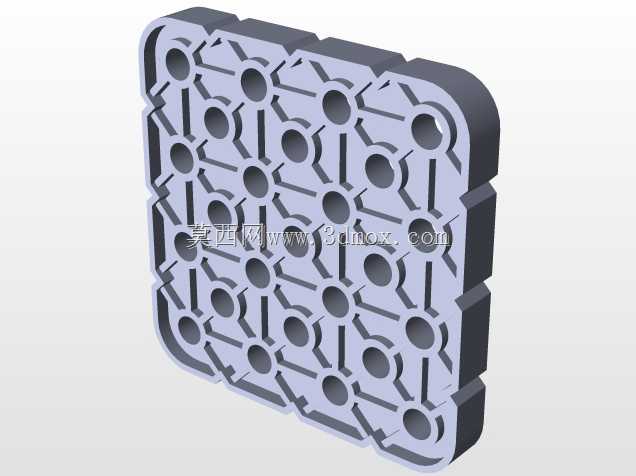

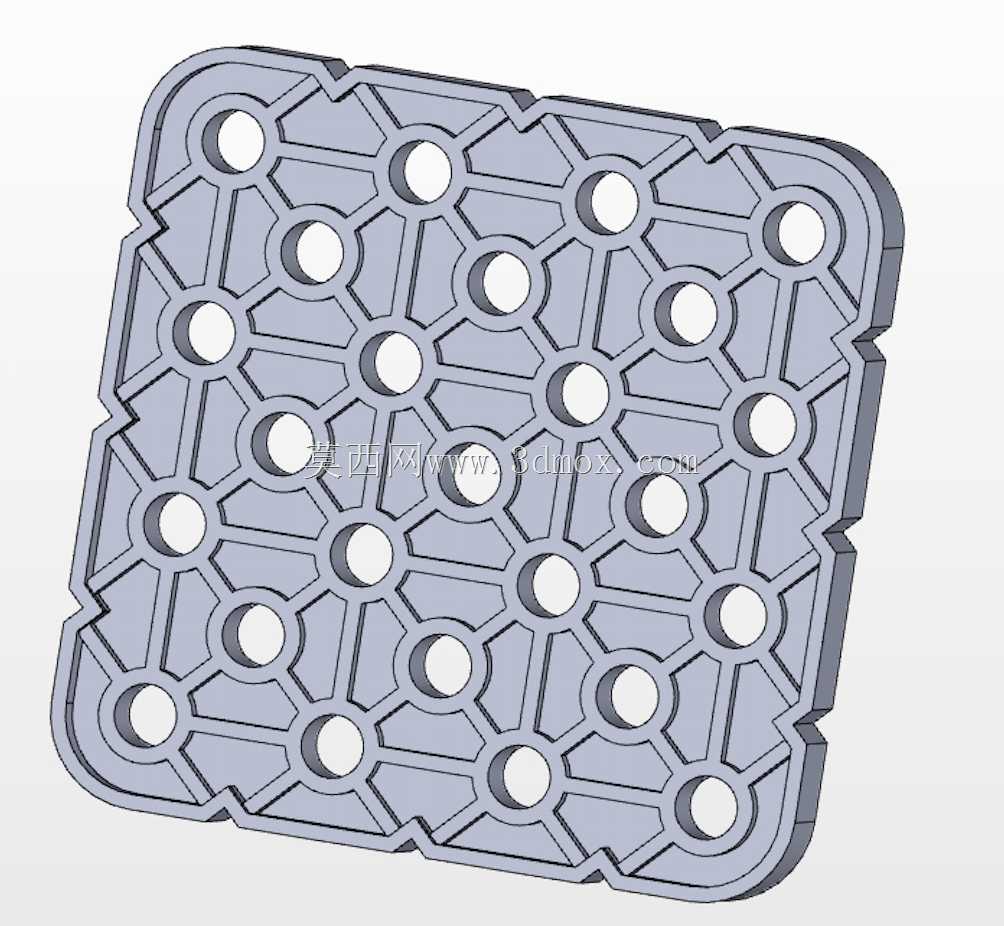

VEXIQ机器人4x规格多孔拼接结构板

在教育机器人竞赛与小型模块化机械搭建场景中，这类多孔拼接结构板是整套机构的基础承载单元，承担着连接各类执行件、传动件、传感元件的核心作用，是VEX IQ体系里搭建小型机械臂、移动底盘、分拣机构时最常用的基础构件。从设计逻辑来看，这块板采用了4x规格的标准孔位阵列，所有安装孔的孔距完全匹配VEX IQ体系的通用连接标准，不需要额外加工适配，就可以直接和配套的销钉、轴件、连接角码配合锁紧，大幅降低搭建过程中的适配成本。板体边缘做了凹凸咬合的拼接结构，相邻的同规格板可以通过边缘的凸台与凹槽直接卡合定位，再配合紧固件就能实现大尺寸承载平面的快速拼接，不需要额外设计转接件，在搭建大尺寸机架或者扩展平台时效率提升非常明显。板体本身采用了网格化的筋位设计，在保证整体结构刚性的前提下，尽可能去除了非承载区域的多余材料，既控制了整体重量，避免小型机器人负载过大影响运动性能，又能保证在安装舵机、传感器等部件时不会出现板体形变，影响装配精度。从安装边界来看，板体上的所有通孔都做了统一的沉台设计，连接销钉插入后端面不会突出板体表面，避免搭建多层结构时出现干涉，板体的厚度也匹配标准连接销的插入深度，锁紧后不会出现松旷晃动的问题。实际使用中，这类结构板既可以作为移动机器人的底盘基板，在上面安装驱动轮、万向轮、电池与控制主板，也可以作为机械臂的臂段连接板，通过不同孔位的组合调整臂长与安装角度，甚至可以作为传送机构的侧边挡板，配合滚轮组件搭建小型输送线。设计时充分考虑了青少年竞赛场景下的反复拆装需求，孔位边缘做了圆角过渡，不会因为多次插拔销钉出现孔位崩边的问题，板体的边角也做了圆弧处理，避免搭建过程中划伤操作人员。整个板体的受力分布经过优化，筋位的走向完全对应常用安装点位的受力方向，在单侧挂载较重部件时也不会出现明显的翘曲，能够保证整套机构的装配精度维持在设计允许的范围内。
