水下遥控机器人流线型外壳结构设计

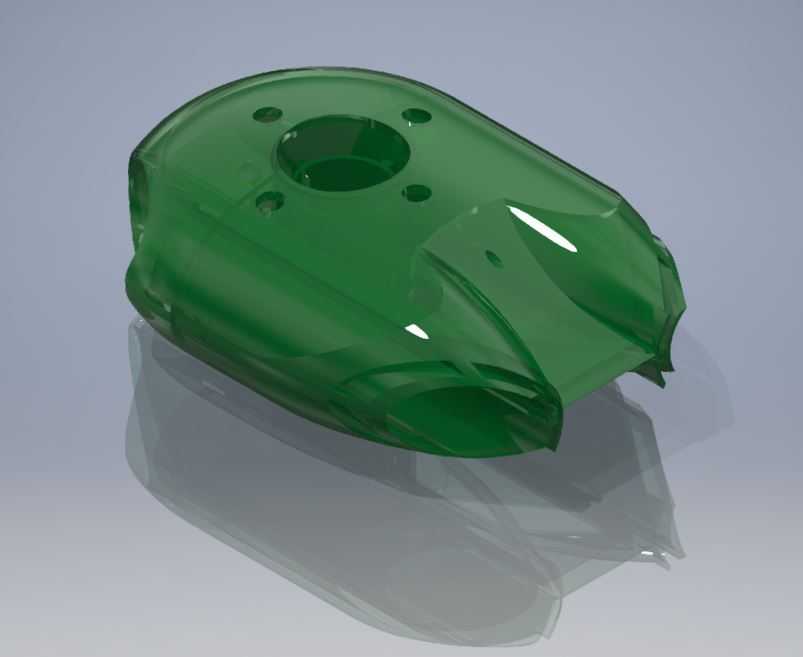

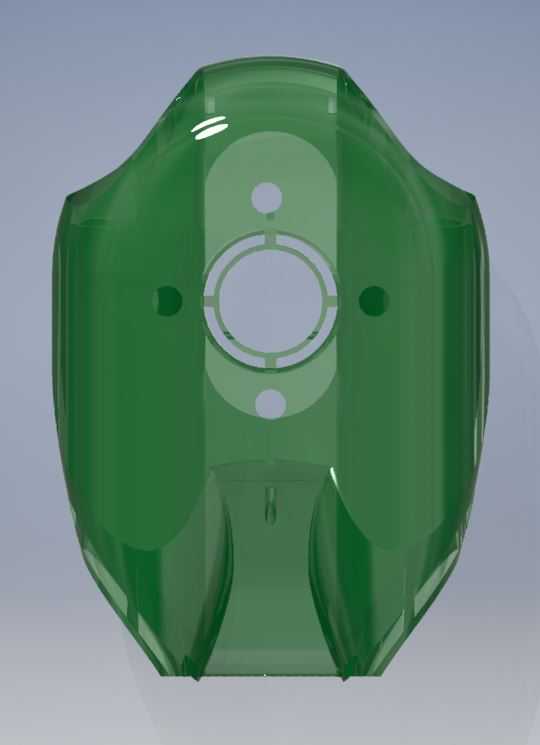

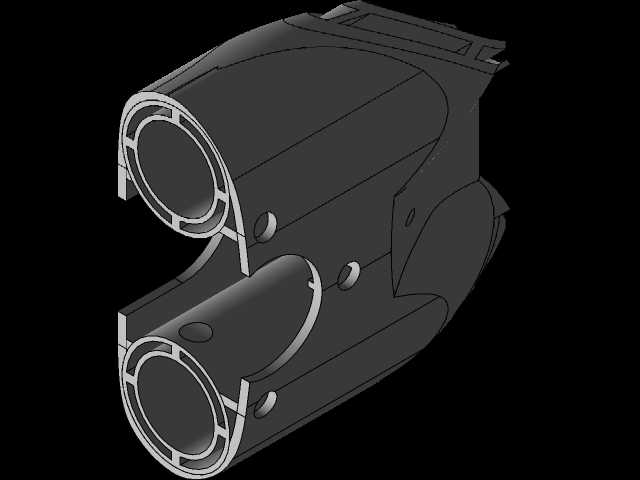

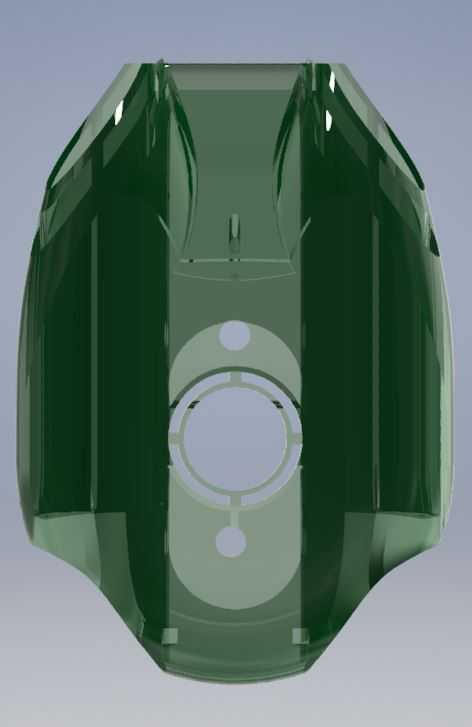

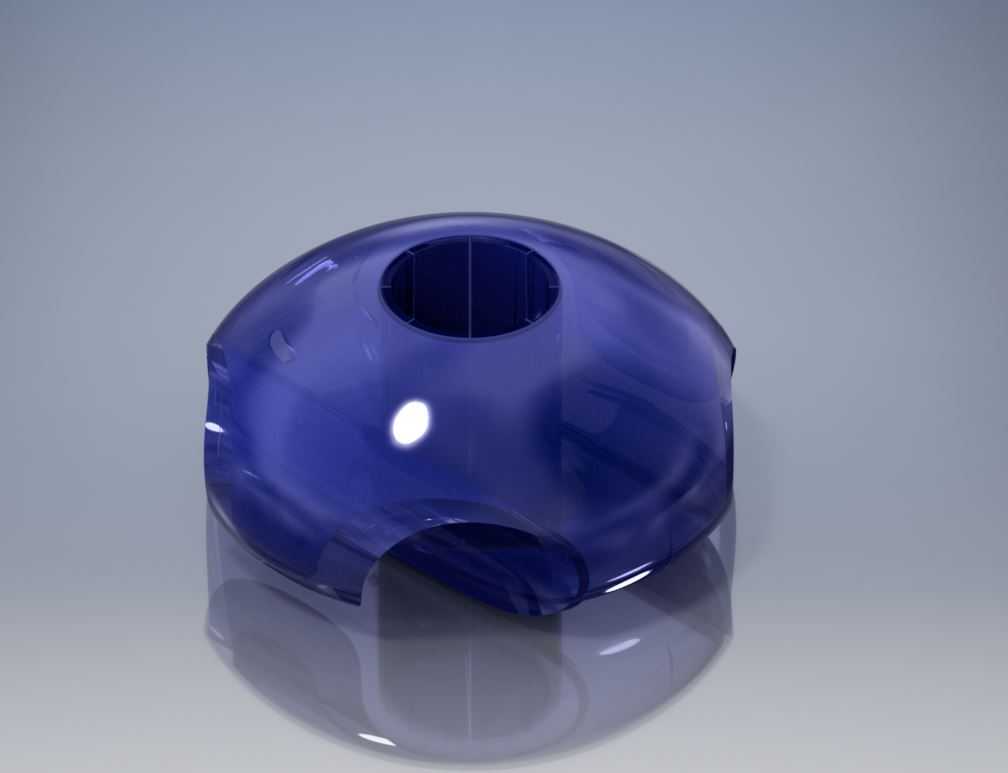

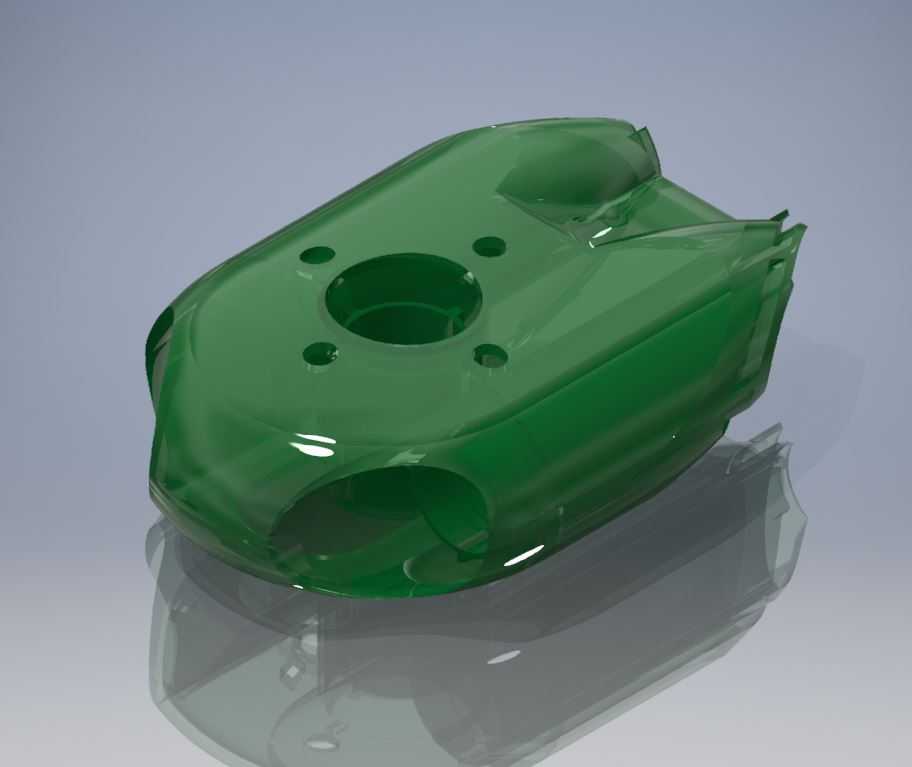

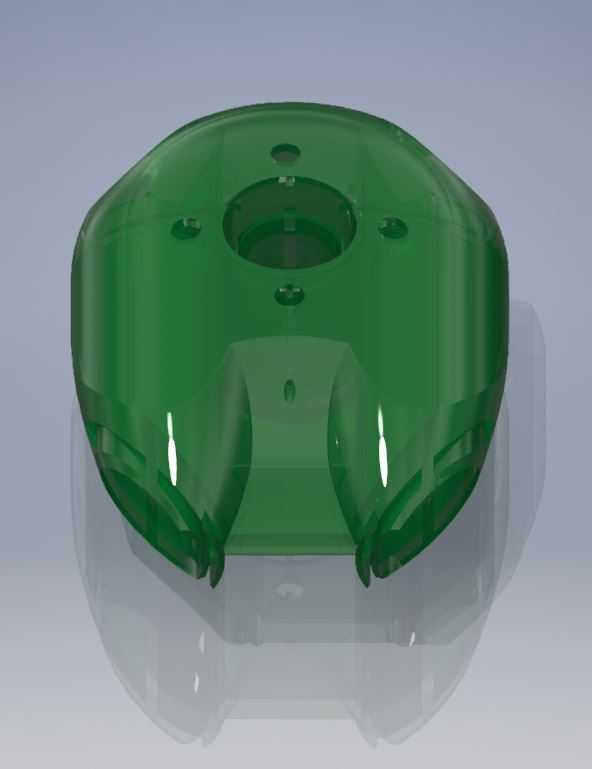

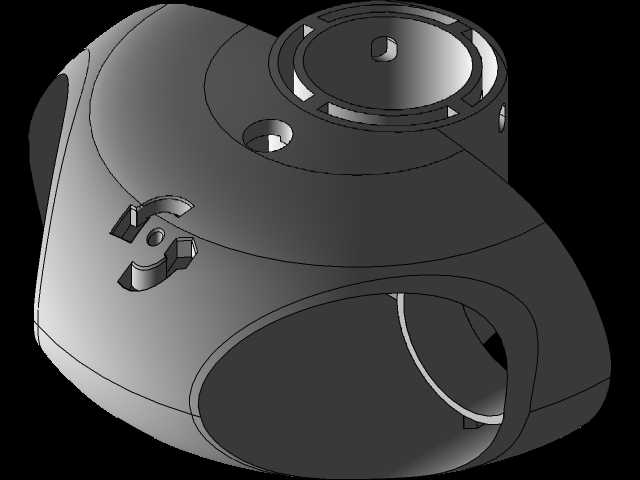

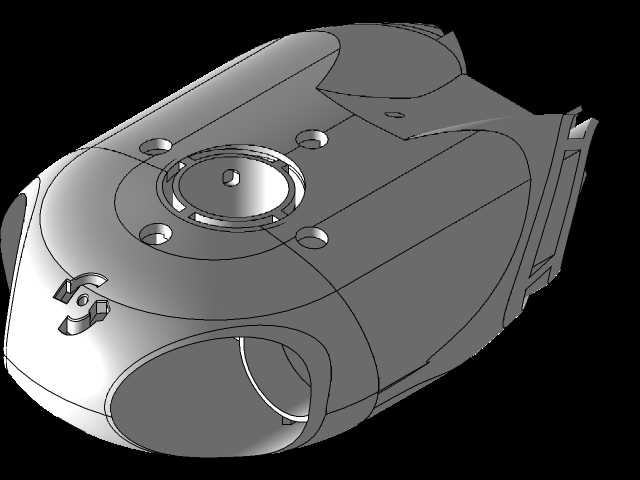

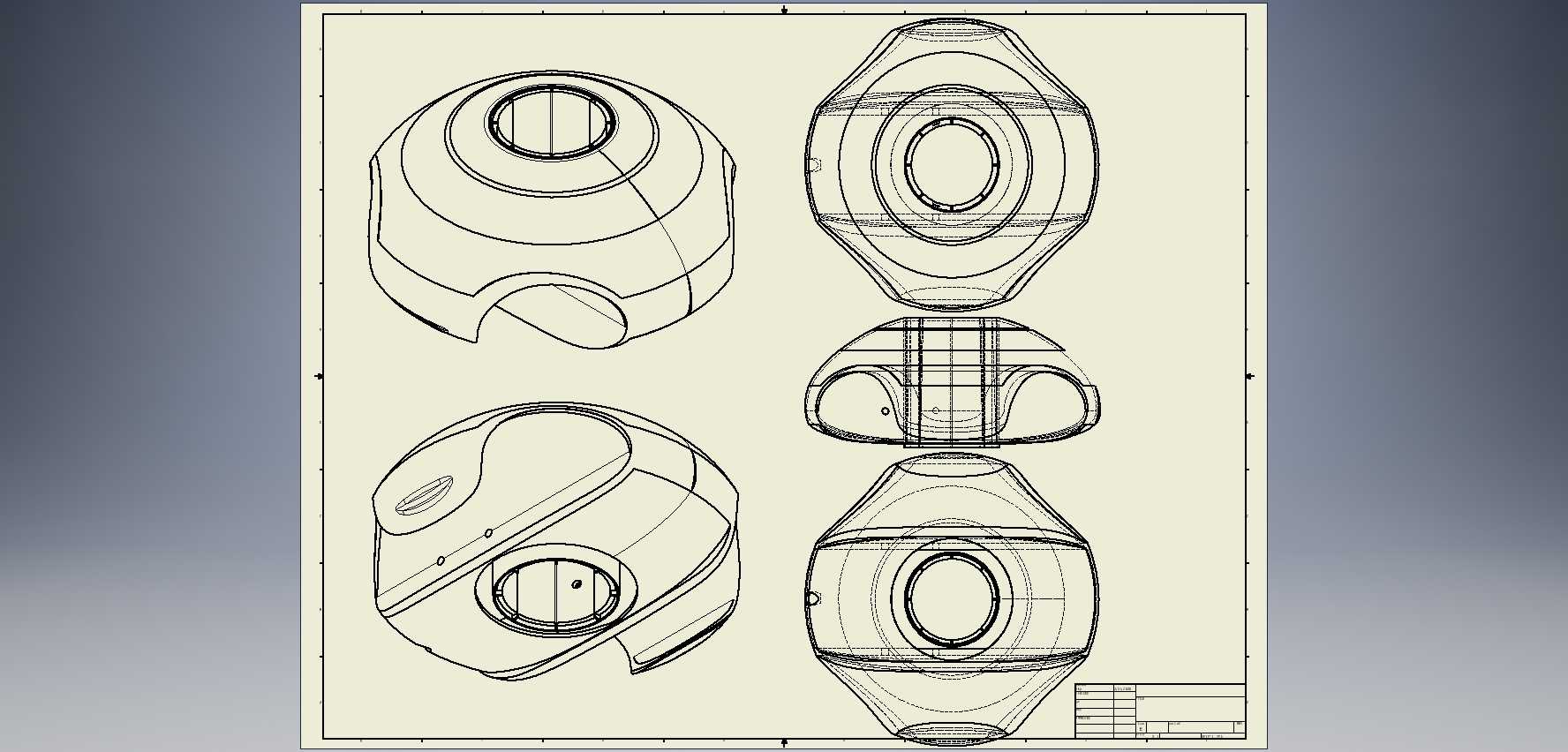

这款壳体结构针对浅水域水下遥控作业场景开发，适配小型观测级ROV的搭载需求，可覆盖近岸水下巡检、水产养殖塘口探查、小型水域搜救辅助、水下管线外观排查等多类民用浅水作业场景，壳体本身作为设备的核心承载与防护结构，需要同时兼顾水阻控制、内部元器件容纳、静水压耐受、装配维护便利性这几个核心设计目标。从结构布局来看，壳体采用类椭球的回转流线型轮廓，整体无突出的棱角结构，上半部分的圆形开孔为电子舱垂直安装位，可直接适配标准尺寸的圆柱形密封电子舱，安装时电子舱从壳体顶部穿入，通过周向的定位筋与壳体卡合，无需额外设计复杂的转接支架，能有效压缩整机的装配空间。壳体下部的弧形缺口为推进器安装预留了嵌入空间，推进器可半埋入壳体下部的缺口内，既能够降低推进器突出带来的额外水阻，也能避免航行过程中水草、漂浮杂物缠绕推进器桨叶，提升浅水域复杂环境下的通行可靠性。壳体侧面的对称小凸台为侧向推进器的安装定位点，凸台内部预留了走线槽，侧向推进器的线缆可直接沿壳体内壁的走线槽引至顶部电子舱，避免线缆外露在水流中产生拖拽阻力，也能减少线缆被杂物勾挂的风险。设计过程中针对浅水域0-30米深度的静水压要求做了壁厚优化，壳体整体采用等强度变壁厚设计，顶部开孔周圈、下部缺口边缘位置做了局部加厚处理，避免应力集中导致的壳体变形，非受力区域的壁厚做了适度减薄，在满足耐压要求的前提下尽可能控制壳体自重，提升ROV的有效载荷能力。壳体的外表面做了顺滑的曲率连续处理，所有转角位置均采用大圆弧过渡，航行过程中水流可沿壳体表面顺畅分流，不会产生明显的紊流区，既能够降低航行时的水流阻力，也能减少紊流对壳体搭载的成像传感器画面造成的抖动干扰。壳体内部设置了多道纵横交错的加强筋，既能够提升壳体整体的结构刚性，避免水压作用下壳体产生形变挤压内部元器件，加强筋之间的空隙也可作为配重块的安装位，可根据实际搭载的元器件重量调整配重位置，方便快速调整整机的浮力重心匹配，保证ROV在水中的姿态稳定性。装配层面，壳体上下边缘预留了密封胶圈的安装槽，可与下半部分的底壳通过周向的卡扣快速扣合，日常维护时无需拆卸大量紧固件即可打开壳体检查内部元器件，大幅提升水下作业间隙的设备维护效率。
