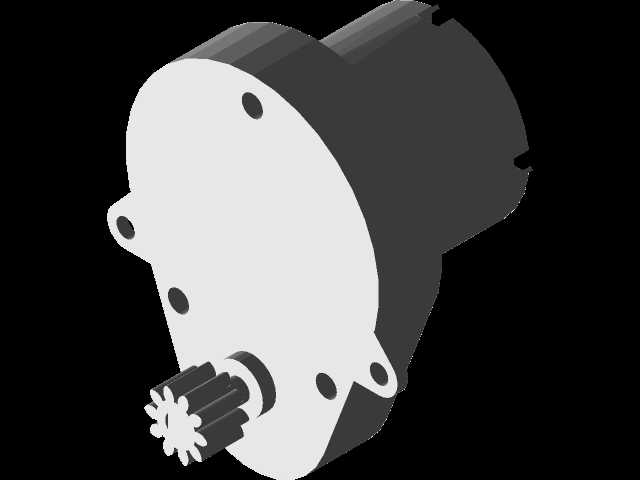

带小金属齿轮的L型减速直流电机

这款L型布局的齿轮减速直流电机，在小型自动化执行机构、桌面级机器人关节、智能小车驱动单元、小型电动执行器场景中应用十分广泛，区别于同轴直出的减速电机，其偏心出轴的L型结构能够大幅压缩轴向安装空间，适配内部布局紧凑、轴向尺寸受限的设备腔体。从实际使用角度看，该电机集成了一级金属齿轮减速组，输出端的小模数金属齿轮可直接与设备端的传动齿圈啮合，省去额外的联轴器转接环节，既减少了传动链的间隙累积，也能在低速输出工况下提供足够的输出扭矩，匹配12V供电工况下的低转速输出特性，适合需要精准低速传动、负载波动不大的连续运转场景。设计层面，该结构将减速箱腔体与电机本体采用偏心叠装布局，电机主体轴线与输出轴轴线平行错位，减速箱上盖采用异形轮廓适配内部齿轮组的排布，在保证齿轮啮合强度的前提下尽可能缩小减速箱的整体外轮廓，输出轴处的金属齿轮与输出轴采用过盈压装配合，避免正反转切换时出现齿轮松脱打滑的问题。安装边界上，电机主体为标准圆柱外形，底部预留两个插针式供电引脚，可直接焊接在PCB板上或通过接插件连线，减速箱上盖预留两个定位安装孔位，可通过螺丝直接固定在设备安装基板上，安装时需要注意输出齿轮与配对传动件的中心距公差，控制在0.02mm以内可保证齿轮啮合顺畅，避免出现卡滞或齿面磨损过快的问题；同时要注意减速箱壳体与周边结构件的间隙预留，避免设备运转时的振动导致壳体与周边部件产生摩擦异响。日常选型使用时，这类减速电机适合持续负载不超过额定扭矩80%的工况，频繁正反转的场景下需要适当降额使用，金属齿轮组的润滑脂选用低温阻尼脂即可，可适应-10到60摄氏度的常规工作环境，不需要额外添加复杂的散热结构，依靠金属壳体的自然散热即可满足长时间运转的温升要求。
