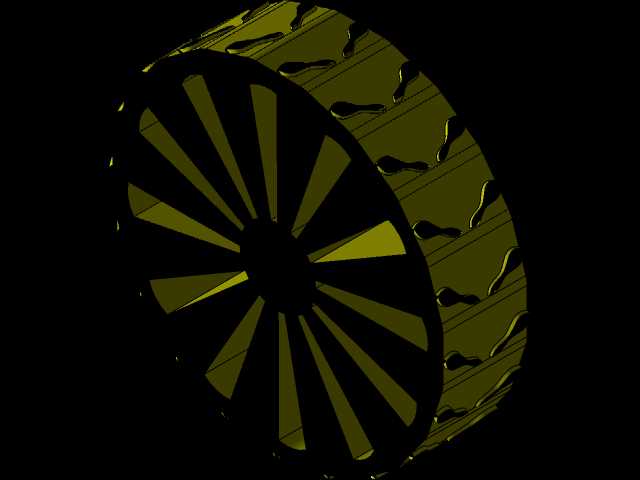

遥控动力装置配套传动小轮结构设计

这类小轮主要适配小型遥控动力装置的行走传动场景，常见于比例遥控模型、小型巡检遥控载具、桌面级微型移动设备的动力输出端，作为直接接触行走面的传动执行部件，承担传递马达扭矩、承载设备上部载荷、缓冲行走面微小冲击的作用。设计时优先考虑轮体与动力输出轴的同轴度匹配，轮心的安装孔位需对应微型马达输出轴的常见轴径范围，孔壁预留紧定螺钉的安装位，避免传动过程中出现轮轴打滑、空转的问题，保障动力传输的效率。轮辐采用等距放射式排布结构，在控制轮体整体重量的前提下，保证轮体径向的结构强度，避免设备启动、急停瞬间扭矩突变造成轮辐形变，同时放射状结构可在轮体注塑成型时减少材料内应力集中，降低成型后轮体的圆度误差。轮缘外侧设计有连续的仿生胎面纹路，可提升轮体与硬质桌面、平整地坪等常见行走面的接触摩擦力，减少遥控设备行进过程中的打滑空转，尤其是在小扭矩高转速的动力输出工况下，纹路的排布角度经过优化，可兼顾直行与转向时的抓地表现，避免转向时轮体侧滑影响操控精度。轮体的轴向宽度控制在适配小型遥控设备底盘安装空间的范围内，安装时轮体内侧与马达安装座之间预留微小间隙，避免轮体转动时与固定结构发生摩擦剐蹭，外侧不超出设备底盘的侧边边界，防止行进过程中轮体与外部障碍物剐蹭造成卡滞。轮体的整体径向尺寸匹配微型马达的额定转速区间，在马达输出额定转速时，轮体转动带来的行进速度符合小型遥控设备的常规操控需求，无需额外增设复杂的减速结构即可满足使用要求，可有效简化配套设备的底盘传动结构，降低整体装配复杂度。
