槽轮式间歇传动机构结构设计

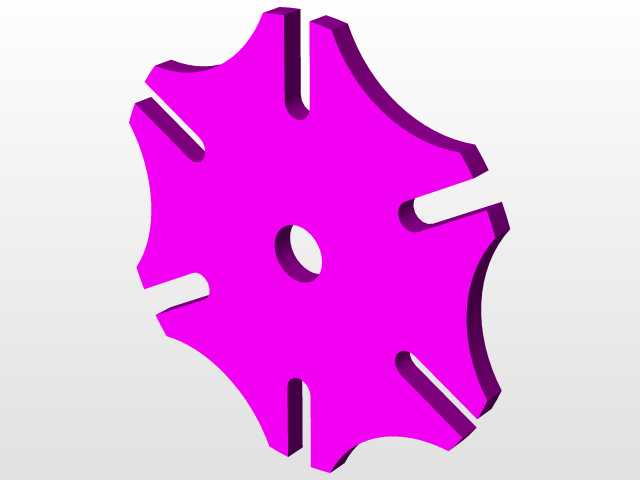

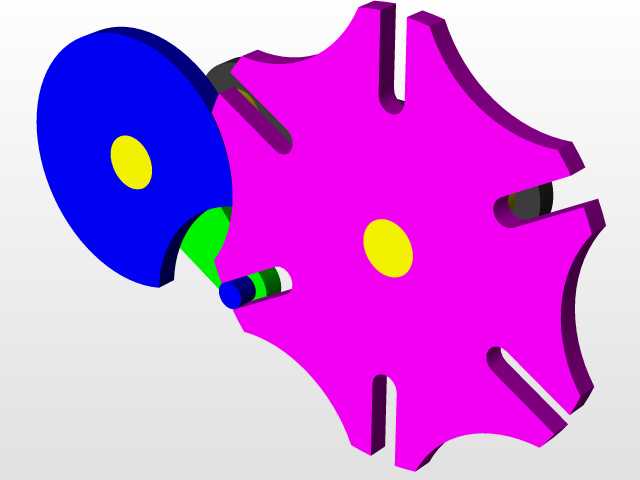

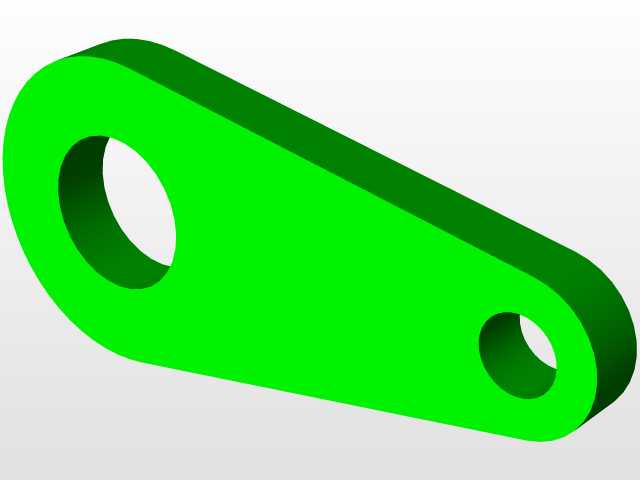

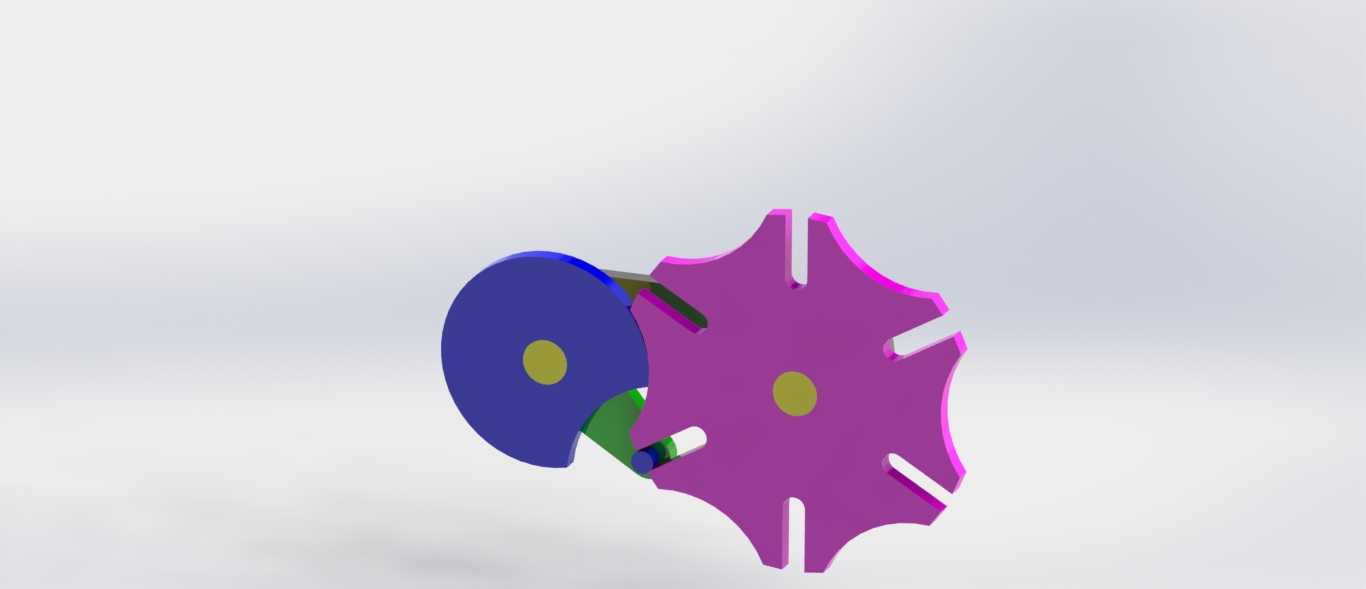

这类间歇传动结构常被用在需要周期性转位、步进送料的工位场景里，比如多工位转盘装配线的分度动作、包装设备的间歇送料单元、胶片放映机的走片机构，核心作用是把主动件的连续匀速转动，转化为从动件的周期性间歇转动，在停歇阶段还能依靠锁止弧实现定位，不需要额外加装制动定位结构就能保证工位停留时的位置精度。从结构组成来看，这套机构包含带圆柱销的主动拨盘、带径向槽的从动槽轮，以及配套的锁止定位弧面，主动拨盘每转动一周，圆柱销就会嵌入槽轮的径向槽内，带动槽轮转过固定的角度，当圆柱销脱离径向槽后，槽轮上的内凹锁止弧会和拨盘上的外凸锁止弧贴合，把槽轮牢牢锁止在固定位置，不会因为负载惯性出现窜动。设计这类结构的时候，首先要根据工位数量确定槽轮的槽数，常见的槽数为4、6、8槽，槽数越少，槽轮转动时的角加速度越大，运行冲击也就越明显，所以高速轻载场景多选用6槽以上的结构，低速重载场景可以用4槽结构来缩减整体安装尺寸。其次要确定中心距参数，也就是主动拨盘回转中心和从动槽轮回转中心的直线距离，这个尺寸直接决定了整套机构的安装边界，圆柱销的回转半径要和中心距匹配，保证圆柱销进入和脱离径向槽的时候，运动方向和槽的切线方向一致，减少刚性冲击。槽轮的径向槽宽度要和圆柱销的直径做间隙配合，间隙量控制在0.02-0.05mm之间，间隙过大会导致传动回差，影响分度精度，间隙过小则会出现卡滞，加剧磨损。主动拨盘上的锁止弧要和槽轮的锁止弧做贴合配研，保证锁止阶段没有相对窜动，同时弧面的衔接处要做微小的倒角，避免圆柱销入槽时出现磕碰。这套结构的优势在于结构简单、加工难度低、工作可靠，在分度精度要求不是极高的中低速间歇传动场景里，比凸轮分度器的成本低很多，安装调试也更简便，不需要复杂的相位调整，只要保证两个回转中心的平行度和中心距公差就能正常运行。设计时还要注意动平衡的处理，主动拨盘因为带有偏心布置的圆柱销，高速运行时会产生离心振动，所以要在拨盘对应位置做减重去重处理，抵消偏心质量带来的振动，槽轮因为是带缺口的轮状结构，质量分布不均匀，也要根据实际转速做动平衡校正，降低运行时的噪声和振动。在安装布局上，这类机构通常直接布置在工位转盘的下方，槽轮的输出轴直接和转盘主轴连接，不需要额外的减速传动链，减少传动间隙带来的分度误差，主动轴端可以配套调速电机，根据生产节拍调整输入转速，就能灵活调整工位的切换间隔，适配不同的生产节奏。
