微型塑料齿轮减速直流马达结构设计

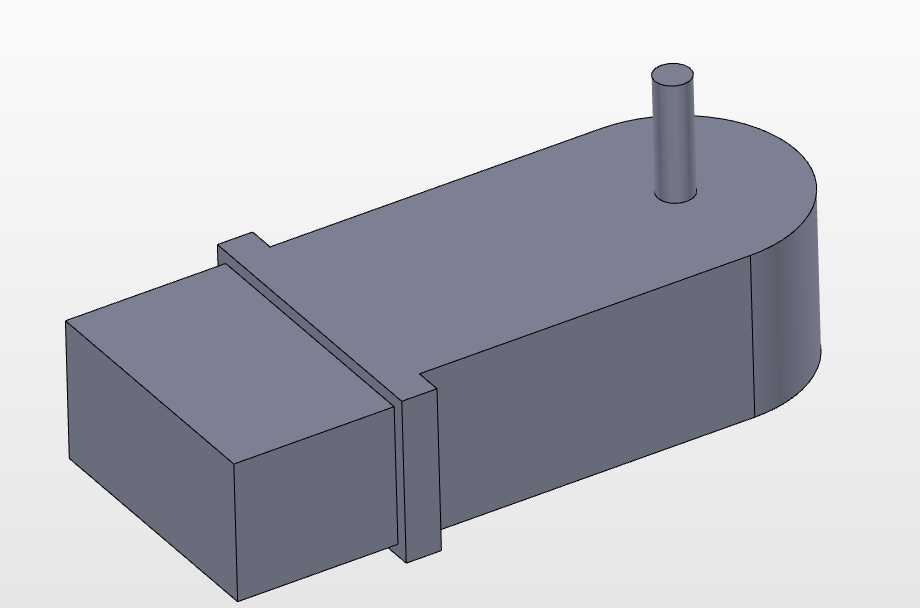

在小型智能装备、桌面级自动化装置以及消费类电子传动场景中，小体积大减速比的动力输出部件一直是结构选型的核心关注点，这类微型减速马达的设计，需要在极小的安装空间内平衡扭矩输出、传动效率与运行噪音的多重需求。这款带120:1减速比的塑料齿轮马达，采用D型输出轴设计，输出轴直径3mm，长度90mm，能够直接与带D型孔的传动轮、摇臂等负载件配合，无需额外加工防转结构，大幅降低装配环节的加工成本与装配工时。从结构设计思路来看，整机采用分体式布局，一端为直流电机本体，另一端为集成式塑料齿轮减速箱，外壳采用长圆形截面设计，相较于传统方形外壳，能够在容纳多级齿轮传动结构的同时，减少边角空间占用，适配紧凑安装位的布局需求。塑料齿轮的选用并非单纯为了压缩成本，在小功率传动场景下，POM材质的塑料齿轮具备自润滑特性，运行噪音远低于金属齿轮组，同时自重更轻，能够降低整机的负载惯量，适合对噪音控制、设备自重有要求的场景，比如小型教育机器人、智能小车传动、桌面自动送料机构、小型阀门驱动等场景，这类场景往往不需要极大的输出扭矩，但对动力部件的体积、运行静谧性、装配便捷性有较高要求。在安装边界层面，整机外壳预留了平直的安装基准面，设计时可以直接贴合设备安装板定位，不需要额外设计复杂的定位结构，长圆形的外壳轮廓也让安装孔位的布置更加灵活，既可以采用侧面压块固定，也可以通过端盖的预留孔位进行锁附。多级塑料齿轮的传动排布经过齿隙优化，在保证120:1大减速比的前提下，将回程间隙控制在小功率传动场景可接受的范围内，输出端的D轴设计能够有效避免传动过程中轴与连接件的打滑问题，保证动力传输的可靠性。这类微型减速马达的三维建模过程，需要重点关注齿轮组的啮合间隙、外壳与内部元件的装配干涉、输出轴的轴向窜动间隙等细节，建模时需要还原每一级齿轮的传动配合关系，以及外壳的定位止口结构，确保模型能够直接用于装配干涉检查、安装位布局校核等实际工程环节，为后续的设备结构设计提供准确的尺寸参考。
