带编码器简化版GM4108电动机结构设计

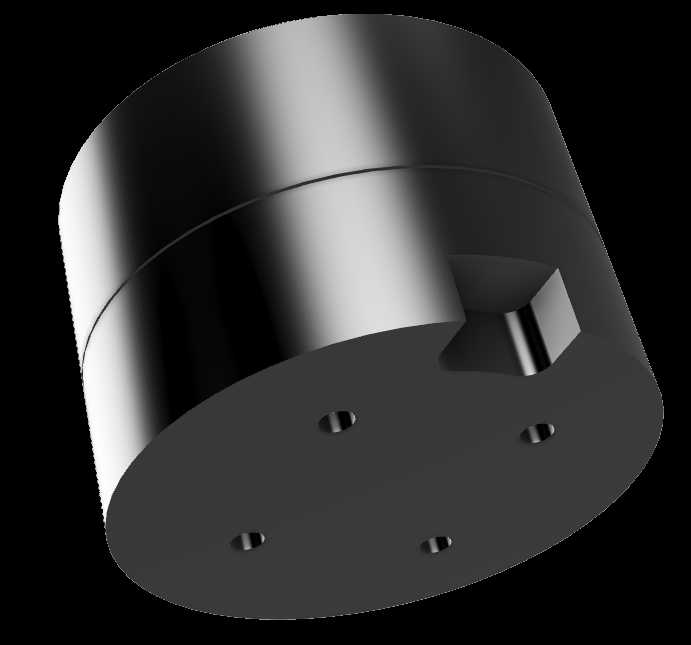

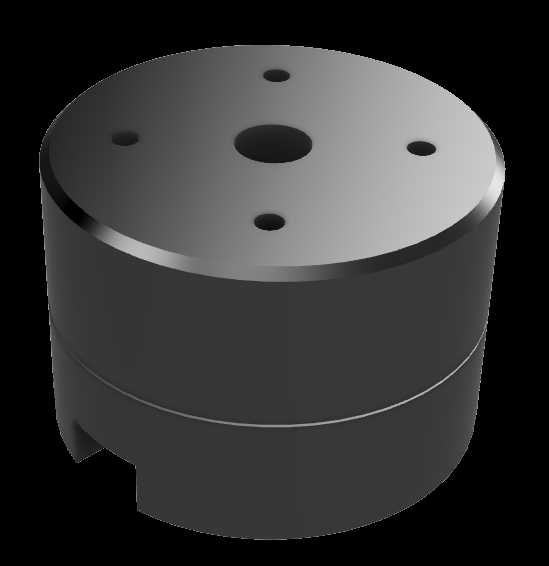

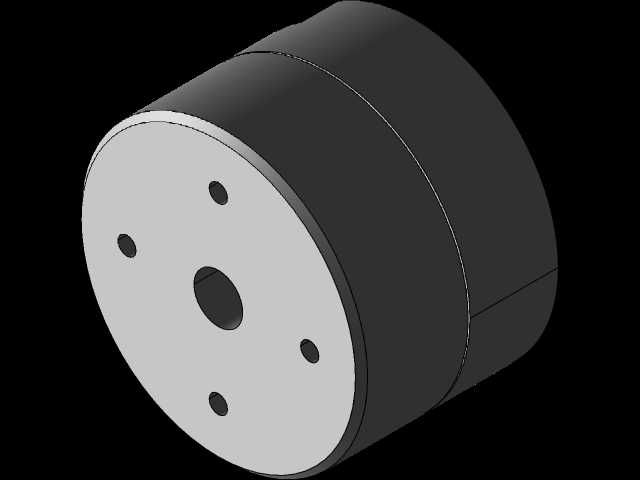

在小型自动化执行机构、桌面级精密传动模组、便携智能装备的动力选型环节，这类带编码器的简化版电动机往往是兼顾反馈精度与安装空间的优选方案，不同于全功能工业级伺服电机的冗余结构设计，该款电机针对空间受限、负载扭矩适中的应用场景做了结构精简，去掉了非必要的外接接线冗余结构与多余的外壳加强筋，整体采用短圆柱式本体设计，能直接嵌入到紧凑的设备腔体内部，不需要额外预留过大的安装避让空间。从结构设计逻辑来看，电机上端盖均匀分布四个安装通孔，中心预留输出轴避让孔，端盖与本体采用过盈配合加周向定位的连接方式，既保证了装配后的同轴度，也能在常规负载下避免端盖移位，下端的出线缺口做了圆弧过渡处理，避免编码器线束装配时被锐边割破绝缘层，编码器集成在电机尾部腔体，和动力部分做了简单的隔层设计，减少动力线圈运行时的电磁干扰对位置反馈信号的影响。实际应用中，这类电机常被用在小型云台传动、桌面机器人关节、精密给料机构的动力输出端，不需要搭配额外的外置编码器支架，就能实现基础的转速与位置闭环控制，省去了设计人员额外做编码器安装座、调整反馈轮同轴度的工作量。安装边界上，电机本体的圆柱外径统一，安装孔的孔位分布遵循小型动力元件的通用孔距规范，设计人员在做安装法兰适配时，不需要重新定制特殊规格的转接板，直接采用标准孔位的法兰盘就能完成固定，本体的轴向长度做了压缩，在同扭矩等级的电机中，轴向尺寸更短，适合对设备厚度有严格限制的扁平式结构设计场景。设计过程中针对简化结构做了强度校核，端盖的厚度在满足安装孔螺纹啮合长度的前提下做了减薄处理，外壳采用一体车削成型的工艺，减少拼接缝隙带来的防护短板，虽然是简化版本，但保留了电机运行必要的散热间隙，本体外壳的光滑圆柱面也能和设备安装腔的内壁贴合，辅助传导运行时产生的热量，避免长时间运行出现过热退磁的问题。对于做小型设备结构设计的工程师来说，这类集成编码器的简化电机模型，可以直接导入装配体中做干涉检查，提前验证安装空间是否充足，线束出线方向是否和周边结构件产生冲突，不需要从零开始绘制电机的三维轮廓，能大幅缩短前期方案选型验证的周期，在做传动链匹配时，也能直接根据模型的输出轴位置，匹配对应的联轴器或者传动齿轮，减少后期装配时出现的位置偏差问题。
