高帧率可调焦USB工业摄像头结构设计

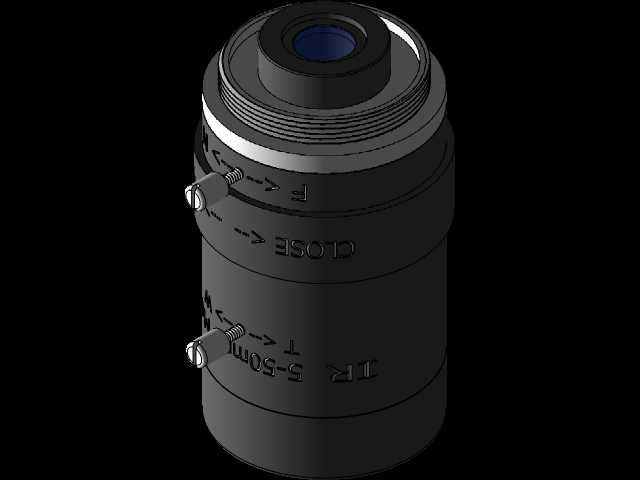

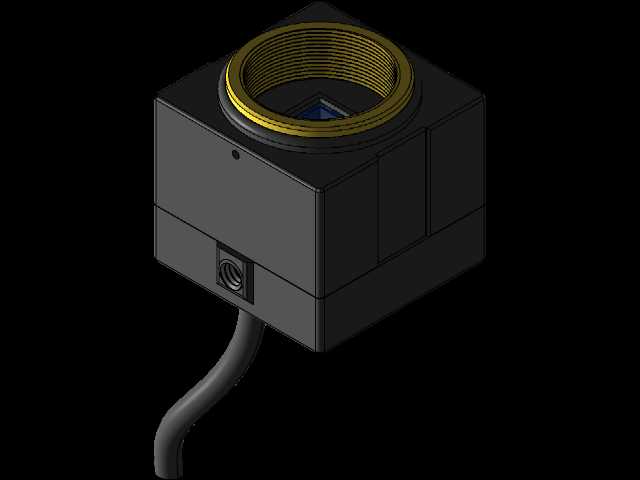

这款USB接口的视觉采集设备，核心面向工业现场的图像采集场景设计，可适配自动化产线的工件定位、外观缺陷初筛、一维码二维码识读，也可用于小型设备的可视化监控、实验室观测场景的图像记录，无需额外采集卡，通过标准USB接口即可完成供电与数据传输，适配多数工业控制主机的接口配置。镜头部分采用手动调焦结构，镜筒上标注有清晰的开合与焦距调节刻度，现场调试时可根据拍摄物距快速调整焦距，适配10厘米到数米不等的工作物距，1080P分辨率下支持30/60fps的帧率输出，可匹配高速运动工件的抓拍需求，避免拖影导致的识别误差。主体结构分为镜头组件、方形机身壳体、尾部出线三个部分，方形机身采用直边方正设计，四个侧面预留有标准安装孔位，可直接通过螺丝固定在设备机架、安装支架上，安装时无需额外设计异形转接件，适配常见的工业相机安装支架孔距，机身底部的出线口做了应力释放结构，线缆弯折时不会拉扯内部PCB接线点，可适配设备内部走线时的反复弯折工况，降低长期使用后的线材断裂风险。建模过程中优先还原了镜头的调节行程与机身的安装边界，镜筒的调焦环做了防滑纹理设计，手动调节时无需额外工具即可完成焦距锁定，机身内部预留了感光芯片、PCB板的安装空间，壳体的拼接缝隙做了止口设计，可阻挡车间环境中的浮尘进入机身内部附着在感光芯片表面，避免长期使用后出现成像黑点。镜头与机身的连接采用标准CS接口规格，后续如果需要更换不同焦距的镜头，无需修改机身安装结构，直接替换同接口镜头即可完成适配，可覆盖广角到长焦的不同拍摄视野需求。机身侧面预留的微调螺丝孔，可在镜头调焦完成后锁紧镜筒，避免设备运行过程中的震动导致焦距偏移，保障长期运行的成像稳定性。
