带曲柄操作结构的快接式闸阀结构设计

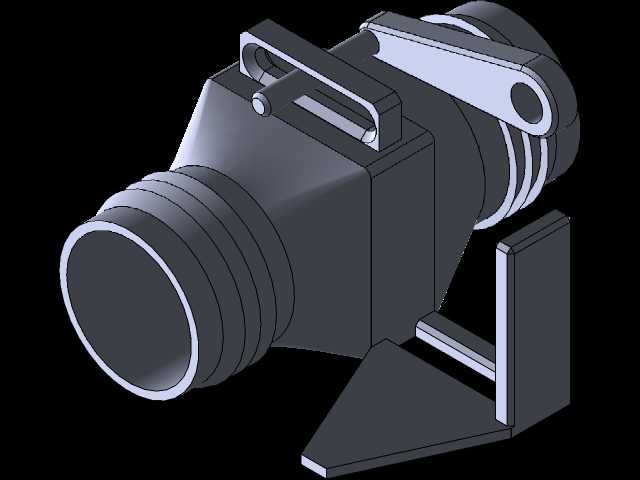

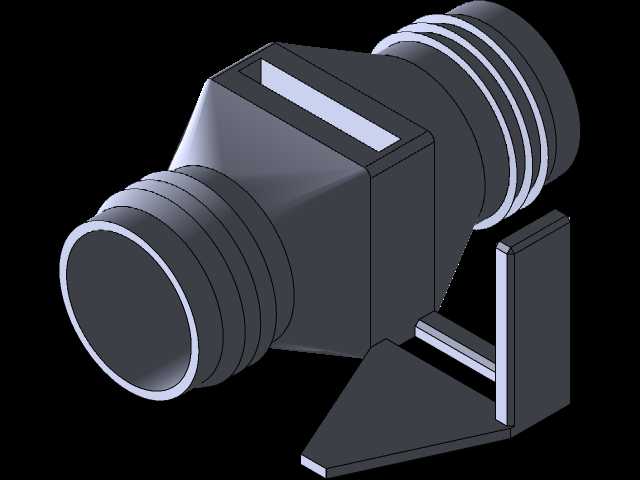

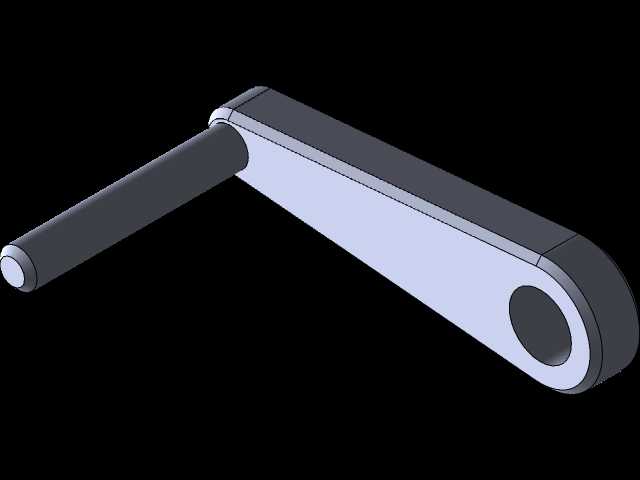

这款带曲柄操作结构的闸阀，主要面向低压流体输送管路的截断控制场景，常见于农田灌溉支管、小型给排水临时管路、移动式喷灌设备的流体通断控制环节，相比常规手轮闸阀，其曲柄操作结构更适合狭窄安装空间内的快速启闭操作，操作人员无需预留大半径的手轮转动空间，仅需小幅度扳动曲柄即可完成阀板的升降动作，在临时布设的管路系统中能大幅提升操作效率。从结构设计逻辑来看，该闸阀采用侧置曲柄联动阀杆的传动方案，曲柄与阀杆之间通过销轴铰接传动，阀杆与阀板采用刚性连接，密封面设置在阀体内腔的通流截面位置，当曲柄下压至锁止位时，阀板完全下落封堵通流道，实现管路截断；曲柄抬升至开启位时，阀板完全抬升至阀腔上部的避让空间，通流道完全打开，流道内无突出结构造成的流阻损失，能保证流体输送过程中的压力损失控制在较低水平。接口部分采用宝塔式快接结构，适配对应内径的柔性软管，安装时无需额外法兰紧固或螺纹旋合，仅需将软管套入接口后用喉箍锁紧即可完成连接，非常适合需要频繁拆装移动的管路场景。安装边界方面，该闸阀的主体为近似方形的铸造型腔结构，侧向伸出的曲柄在完全开启状态下不会超出阀体侧面的安装支架范围，阀体下部设置的支撑脚可直接固定在管路支架或设备基座上，无需额外设计夹持固定结构，支撑脚的安装孔位间距匹配常规小型管路支架的通用安装尺寸，可直接替换同通径的常规手动闸阀，不需要对原有管路支架做改造。结构细节上，曲柄与阀体的铰接位置设置了耐磨衬套，可降低频繁操作带来的铰接磨损，延长操作结构的使用寿命，阀杆位置设置了简易密封填料结构，可避免流体从阀杆配合间隙泄漏，通流道两端的接口同轴度控制在较高精度，安装后不会出现管路偏斜造成的接口渗漏问题。在实际选型应用中，该类闸阀适用于常温清水、低浓度灌溉水肥溶液等无强腐蚀性的流体介质，工作压力适配低压管路系统，不适合高压、高温或者含大量固体颗粒的流体输送场景，其操作力矩经过结构优化，单人无需借助额外工具即可完成启闭操作，在野外无动力辅助的作业场景下实用性较强。
