Rotax发动机配套簧片阀结构设计

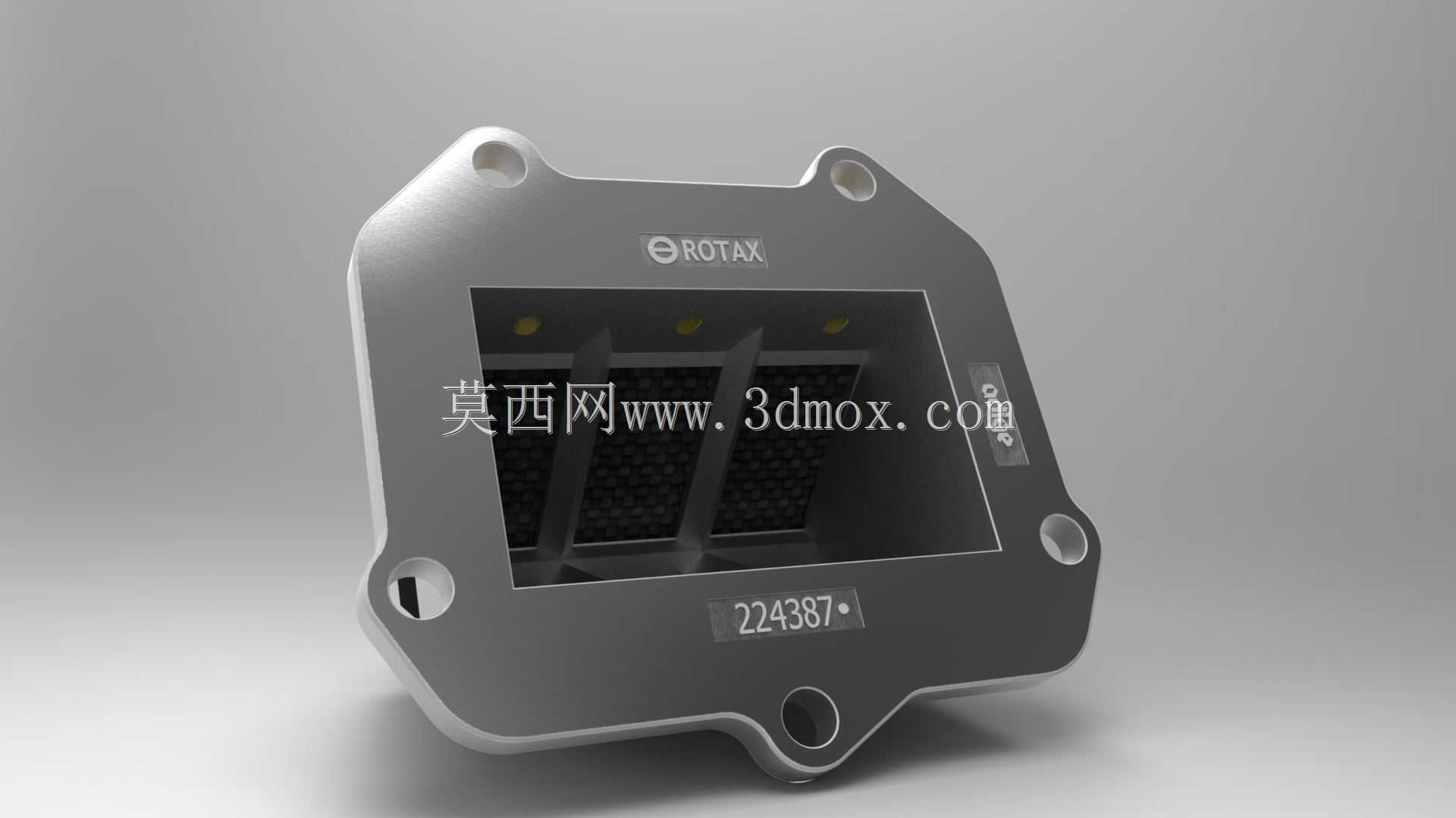

在小型通用动力、轻型摩托、卡丁赛车以及轻型通航动力单元的进气系统里，簧片阀是控制进气时序、避免混合气倒灌的核心部件，这款适配Rotax机型的簧片阀，在结构设计上完全贴合对应机型的安装腔体边界，不需要额外做转接座修改就能直接完成装配。从安装边界来看，阀体外轮廓做了多安装耳的布局，四个带安装孔的凸耳分别对应缸体进气侧的固定点位，孔位同轴度公差控制在0.05mm以内，装配时能保证密封面完全贴合，不会出现进气漏气导致的空燃比异常问题。阀体正面的开窗区域是簧片的安装位，内部预留的限位结构能控制簧片开启的最大角度，避免高转速工况下簧片开合幅度过大产生疲劳断裂，同时开窗的通流面积经过匹配计算，能在全转速区间保证足够的进气通量，不会因为通流截面不足导致高转进气阻力过大。

从功能特性来说，这款簧片阀属于单向导通结构，只允许混合气从进气侧流向曲轴箱，在活塞上行曲轴箱形成负压时簧片自动开启进气，活塞下行曲轴箱压力升高时簧片自动关闭，阻断混合气反向流回进气道，相比传统的活塞阀进气结构，簧片阀的进气效率更高，尤其是在中低转速区间的扭矩输出表现更稳定，很适合对动力响应要求高的竞速类动力场景。设计过程中，阀体的壳体壁厚做了均匀化处理，整体壁厚维持在2.5mm左右，既保证了壳体在进气负压、曲轴箱脉冲压力反复作用下的结构强度，不会出现壳体变形导致的密封失效，也尽可能控制了组件整体重量，不会给动力单元增加额外的负载。壳体表面的标识区域做了凹陷处理，产品编号直接模压在凹陷位，不会因为长期使用的摩擦、油污侵蚀导致标识磨损模糊，方便后期维护时的配件识别。

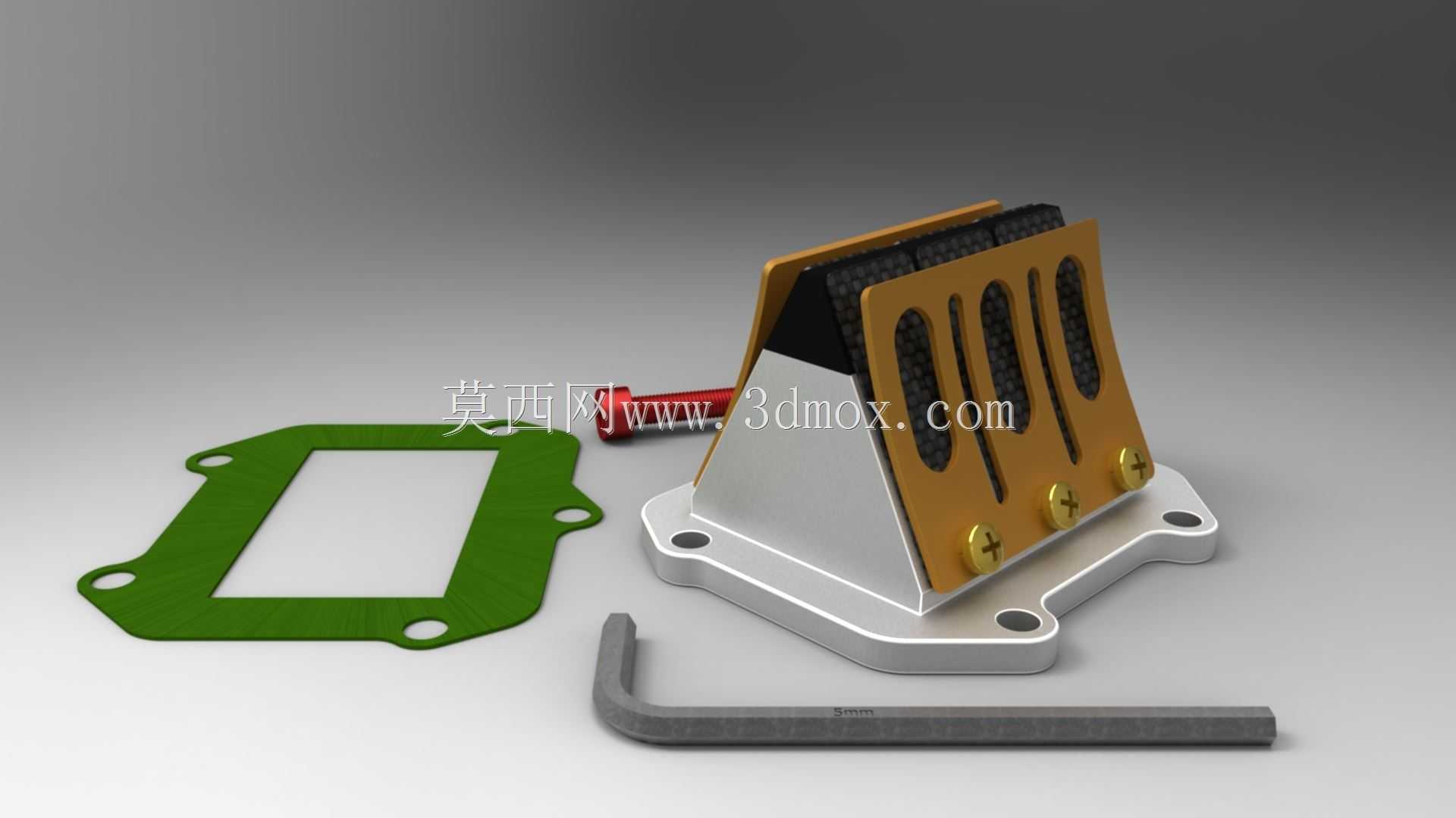

在实际应用场景里，这类簧片阀除了配套Rotax系列的轻型发动机，也可以经过孔位适配后用在同排量级别的其他小型二冲程动力上，比如园林机械里的高枝锯、小型发电机组的动力单元，只要安装边界尺寸匹配，就能直接替换使用。设计时还考虑了维护便利性，簧片组件通过侧边的固定结构和阀体连接，后期维护更换簧片时不需要完全拆下整个阀体，只需要拆开侧边的压块就能完成簧片的更换，大幅降低了日常维护的操作难度。密封面的平面度经过精加工处理，装配时只需要搭配对应厚度的密封纸垫就能实现可靠密封，不需要额外打密封胶，避免密封胶碎屑进入曲轴箱造成运动部件磨损。阀体边角位置都做了R角过渡处理，没有尖锐的加工棱角，既避免装配过程中划伤操作人员，也能减少应力集中，提升壳体的抗疲劳寿命，在长期的脉冲压力载荷下不会出现边角开裂的问题。
