库卡KR10工业机器人配套防护机架结构

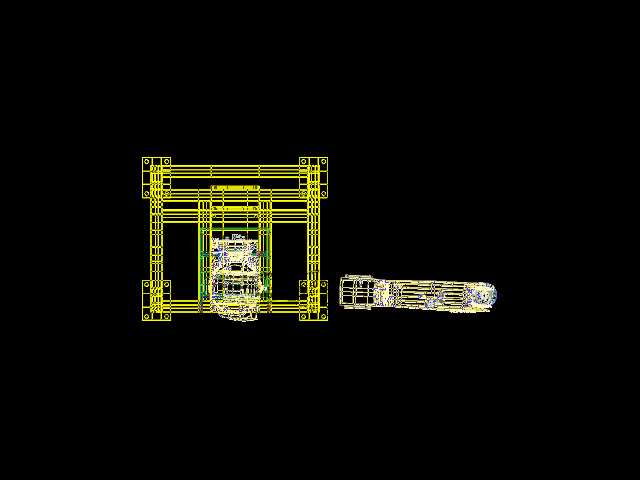

这套三维结构对应汽车零部件焊装工位的库卡KR10机器人工作站布局，日常产线运行中，KR10主要承担小件弧焊、涂胶以及工位间短距离工件转运的作业任务，配套的方形机架并非简单的外围防护，而是整合了管线收纳、工位传感器安装、安全光栅固定以及检修踏台的集成式支撑结构。从设计逻辑来看，机架采用铝型材拼接框架结构，所有型材连接位置均预留标准T型槽安装位，不需要额外焊接加工，现场组装时可根据实际工位的地面平整度，通过底部的调节脚杯调整整体水平度，适配不同厂房的地面安装条件。机架的内圈尺寸完全匹配KR10的最大运动包络半径，设计阶段就反复核对了机器人各轴极限角度下的臂展轨迹，确保机器人在全行程运动过程中，臂体、末端执行器都不会和机架内侧产生干涉，同时机架外侧预留的安全距离，也能避免现场操作人员误入机器人运动范围时的碰撞风险。KR10作为小负载六轴工业机器人，自身重复定位精度可达±0.03mm，配套机架的安装基准面平面度设计公差控制在0.1mm/m以内，保证机架上安装的送丝机构、胶阀供料管路、视觉检测相机的位置精度不会受机架变形影响。机架顶部预留的型材安装槽，可以根据工艺需求加装防尘罩、照明灯具或者工位状态指示灯，侧面的开口位置对应机器人的控制柜线缆走线方向，所有线缆都可以通过型材内部的槽道收纳，避免产线运行过程中线缆被拖拽磨损。在实际产线布局中，这套结构可以直接对接上下游的皮带输送机或者焊接变位机，机架的底部安装孔位和常见的车间预埋钢板尺寸完全匹配，不需要额外做地基改造，安装时只需要将机架就位调平后，打膨胀螺栓固定即可，后续如果产线工艺调整，整个机架和机器人都可以快速拆解移位，适配柔性产线的快速换产需求。设计过程中还考虑了日常检修的便利性，机架靠近机器人控制柜的一侧预留了足够的开门空间，维护人员可以直接进入机架内部对机器人本体进行保养、更换末端工具，不需要完全拆解机架结构，同时机架的型材选型经过承重校核，即使操作人员站在机架附带的检修踏台上作业，整体结构的变形量也控制在允许范围内，不会影响上面安装的各类辅件的位置精度。
