莫仕2松连接器塑壳基座结构设计

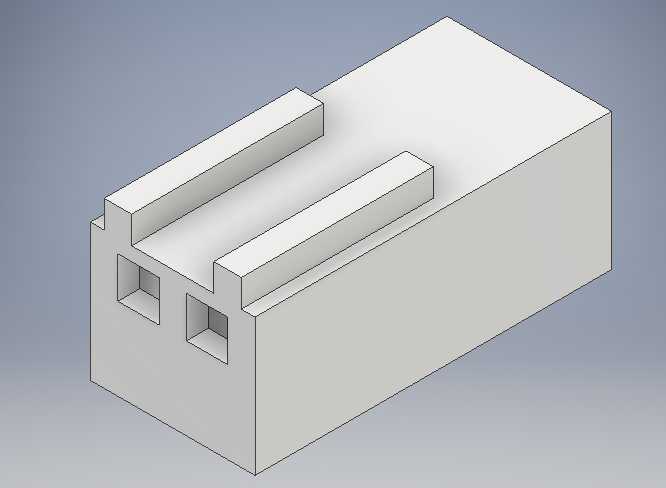

这款塑壳基座是线对板连接场景里的常用绝缘承载构件，日常在低压电控柜内部布线、小型家电主控板外接引线、工业传感器信号转接等场景中都能见到它的身影，核心作用是为内部金属接触端子提供绝缘防护与精准定位，避免接线过程中端子偏移错位引发的接触不良、相邻引脚短路问题。从结构设计逻辑来看，主体采用长方体基座构型，顶部设置两条平行的导向凸筋，这部分结构在公母端对插过程中会先与对接端的导向槽配合，提前修正插接角度，即便操作人员盲插也能保证端子精准对位，不会出现插歪导致的端子弯折、塑壳开裂问题。前端开设的两个方形端子腔，每个腔体内部都预留了端子倒扣卡位，当冲压成型的铜质接触端子从尾部插入腔体后，倒扣会卡在端子的定位缺口处，防止日常使用过程中受线材拉扯导致端子退针，每个腔体的内壁都做了0.1mm的拔模斜度，既方便注塑生产时的脱模作业，也能在端子插入时起到顺滑导向的作用，不会出现卡滞问题。安装边界方面，主体基座的长宽高尺寸适配常规2位莫仕连接器的通用安装间距，两侧没有多余的外凸结构，在PCB板上布局时不会占用额外的板上空间，尾部的进线口做了圆角过渡处理，线材穿入时不会被锐边割破绝缘层，适配线径范围覆盖常规的22AWG到18AWG电子线，能满足大部分小功率信号传输与小电流供电的接线需求。壳体整体选用阻燃级工程塑料注塑成型，表面没有多余的装饰结构，所有棱角都做了R0.3的圆角处理，既避免生产过程中出现锐边划伤操作人员的问题，也能减少注塑时的应力集中，降低日常使用中受外力冲击出现壳体开裂的概率。在实际选型应用中，这类2位塑壳基座常被用在设备内部的短距离信号转接、小功率模块供电接线场景，相比螺丝压接的接线端子，它的插接效率更高，配合对应的金属端子与对接端塑壳，能实现快速插拔，方便设备后期的维护拆装，不需要额外工具就能完成接线端的拆卸与重装。设计过程中特意将端子腔的中心距与行业通用2位接插件的间距保持一致，保证不同厂商生产的同规格端子都能适配装入，不会出现兼容性问题，顶部的导向凸筋高度设置为3mm，在对插初始阶段就能完成导向定位，避免插接过程中端子承受侧向力导致变形。
