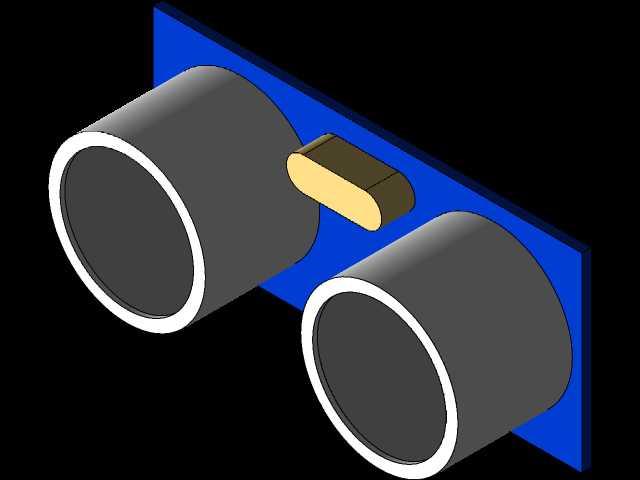

HC-SR04超声波测距传感器结构建模

做嵌入式配套结构设计时，HC-SR04是避障、测距场景里绕不开的基础元器件，这次建模完全按照实物装配边界还原，没有做多余的艺术化处理，所有结构尺寸都匹配市售常规模块的实际公差范围，方便直接导入整机装配体做干涉检查。从实际应用场景来看，这款模块常被集成在智能小车避障结构、自动闸机人员检测位、物料台液位测距支架、小型服务机器人的周身感应点位上，不同安装场景对模块的固定方式、探头朝向的要求差异很大，建模时特意保留了PCB基板的完整安装孔位，两个超声换能器的外圆柱面做了精准的同轴度约束，中间的触发接收引脚排座也按照标准2.54mm间距做了实体还原，方便设计配套接插件或者固定压片时直接参考。设计思路上没有做简化处理，很多人建模时会把两个圆柱形探头直接做成贴在基板上的圆柱，忽略了探头根部与基板之间的微小装配台阶，实际装配时这个台阶刚好是探头密封圈的卡位，如果做结构固定压块时没留出这个空间，压装时会把探头顶歪，直接影响测距的波束角，导致实际测距时出现近距盲区变大、远距数据跳变的问题。外形尺寸方面，整个模块的基板长度、宽度、厚度都按照实物1:1还原，两个探头的中心距严格匹配实际模块的20mm标准间距，探头突出基板的高度也做了准确还原，安装边界上预留了探头前方15度波束角的无遮挡空间参考，设计安装支架时可以直接把这个空间作为禁布区，避免支架结构挡住超声回波。从功能特性对应的结构设计来看，两个探头分别负责超声发射与回波接收，建模时区分了探头端面的金属网罩与外壳的材质分界面，做结构防护设计时可以直接在网罩前方预留防尘透声膜的安装位，不会因为建模缺失导致后期防护结构设计出现尺寸偏差。中间的排座位置做了引脚的实体建模，长度刚好匹配常规排针的露出高度，设计上层安装板或者走线槽时，可以直接参考引脚高度预留走线空间，避免装配时排针顶住上层结构导致模块无法装平。很多新手做这类电子模块建模时容易忽略PCB基板的边缘倒角，实际模块的基板四个角都有微小的圆角，做嵌入式安装槽时如果按照直角设计，装配时会出现卡滞，这次建模也还原了这个细节，安装槽的设计可以直接参考基板轮廓做间隙配合，不用再额外调整边角尺寸。另外探头的圆柱面做了滚花细节的还原？不，实际这款模块的探头外壳是光滑圆柱，建模时保持了圆柱面的光滑特征，方便设计抱箍式固定结构时直接配合，抱箍的抱紧力可以均匀分布在圆柱面上，不会因为表面有凸起导致固定时探头轴线偏移。
