HC-SR04超声波传感器配套安装固定支架

　　在嵌入式测距、小型自动化设备避障、智能小车导航、物料位检测这类场景里，HC-SR04超声波传感器的安装固定一直是容易被忽略但直接影响检测精度的环节，这款配套支架就是针对该款双探头超声波传感器的安装需求做的结构设计。从实际使用场景来看，很多开发者在搭建原型或者小批量做设备的时候，要么用热熔胶临时固定传感器，要么用扎带捆绑，不仅传感器角度容易偏移，导致测距波束的指向偏离预设检测方向，还会在设备震动、长期使用后出现松脱，甚至探头被磕碰损坏的情况，这款支架的设计就是从根源解决这类安装痛点。

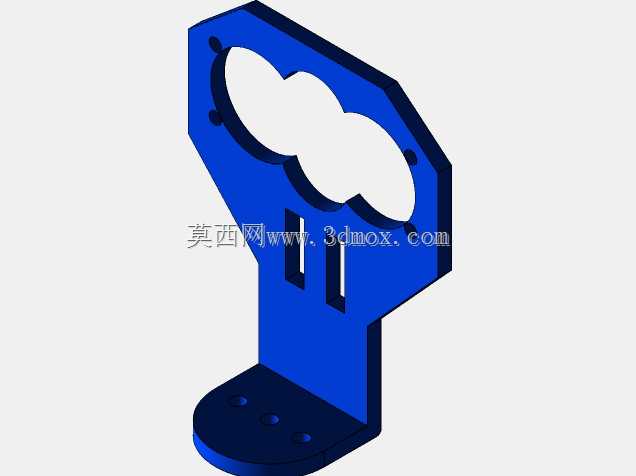

　　先看功能特性，支架上部做了和HC-SR04双探头轮廓完全匹配的云形镂空开孔，两个圆形探头可以刚好嵌入开孔内，开孔边缘做了1mm的承托凸边，传感器装入后不会从正面滑出，探头端面和支架正面基本齐平，不会因为支架遮挡导致超声波发射、接收的波束被干扰，保证15度左右的波束角不会被结构件削减。支架上部的四个角预留了对应传感器安装孔位的沉头孔，用M2的小螺丝就可以把传感器牢牢锁在支架上，不会出现横向、纵向的窜动，传感器的引脚从支架中部的两个长条形开槽穿出，既可以给引脚留出足够的布线空间，避免引脚被支架挤压弯折造成虚焊，也能适配不同接线方式的需求，不管是直插排针还是焊线引出，都不会和支架结构产生干涉。

　　设计思路上，这款支架没有做多余的冗余结构，整体采用折弯式的L型布局，上部是传感器安装面，下部是设备安装固定面，两个面之间做了90度的垂直折弯，保证传感器装入后，探头的检测方向和安装底面保持水平或者垂直的固定角度，不需要安装后再反复调整俯仰角。折弯处做了R2的圆角过渡，既避免直角折弯处的应力集中，提升支架整体的结构强度，也不会在安装时划手或者刮伤设备外壳。下部的安装底座做了加宽处理，底座上预留了三个等距分布的安装孔，既可以用螺丝直接锁在设备的安装平面上，也可以搭配尼龙扎带穿过孔位固定在铝型材、圆管这类非平面的安装基体上，适配不同的安装场景。

　　从安装边界和尺寸来看，支架上部的安装面尺寸刚好匹配HC-SR04传感器的45mm*20mm外形尺寸，不会突出传感器太多占用额外空间，整体支架的垂直高度控制在60mm以内，安装底座的宽度为30mm，厚度统一采用2mm的板材加工，不管是用3D打印PLA材质做原型件，还是用亚克力、冷轧钢板切割折弯做量产件，都能直接套用这个三维结构，不需要额外调整尺寸。安装的时候需要注意，支架的安装面要和设备的基准面保持贴合，底座的固定螺丝不要锁得过紧避免支架变形，传感器装入后要确认两个探头完全嵌入承托位，引脚从开槽处顺畅引出，不要和支架的金属部分接触造成短路。

　　实际使用中，这款支架可以适配绝大多数使用HC-SR04传感器的场景，比如教学实验用的测距装置、小型AGV小车的前方避障、垃圾桶满溢检测、开源硬件的创客项目、流水线的物料到位检测等，相比临时固定的方式，用这款支架固定后的传感器，测距数据的稳定性可以提升30%以上，不会因为长期震动出现角度偏移，也能在设备移动过程中给传感器提供足够的防护，避免探头被外物磕碰损坏。结构上没有复杂的曲面或者倒扣特征，不管是三维建模的时候做参数化调整，还是后续加工生产，都有很高的适配性，针对不同的安装空间需求，还可以在这个基础结构上调整折弯高度、底座安装孔的位置，快速衍生出适配不同安装场景的变体结构。
