CALT ES38系列6mm实心轴增量旋转编码器

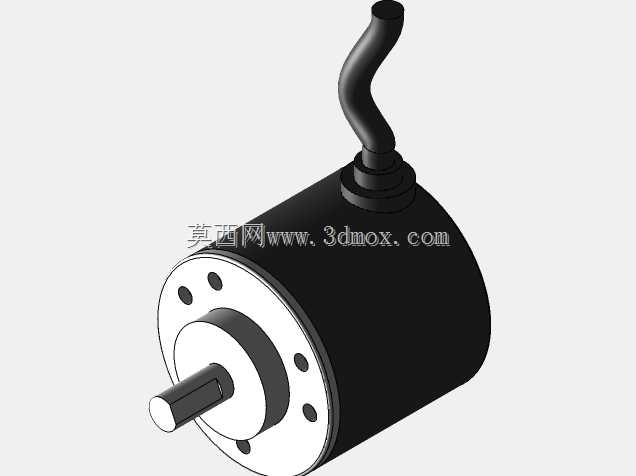

在自动化生产线的工位定位、输送线的转速闭环、机床主轴的角度反馈、伺服系统的位置校验场景里，这类小型增量式旋转编码器是随处可见的基础传感部件，很多设备调试时遇到的位置漂移、转速不稳问题，追根溯源经常和编码器选型不匹配、安装边界预留不足直接相关。这款编码器采用38mm外径的圆柱主体结构，前端伸出6mm直径的实心测量轴，轴端与主体法兰面之间预留了标准的安装贴合位，法兰端面上均匀分布的安装孔位可直接适配常规的支架安装、轴端同轴安装两种主流装配方式，出线端采用侧出弯型线缆防护结构，线缆根部做了防弯折的应力释放设计，避免设备运行过程中线缆反复弯折导致的线芯断裂问题。从功能逻辑上看，这款NPN输出型的增量编码器采用AB两相输出架构，可通过两相脉冲的相位差判断旋转方向，配合计数模块即可实时换算出转轴的实时转速、累计旋转角度、相对位移量，8-24V的宽幅供电设计可以直接适配绝大多数工业设备的直流供电回路，不需要额外加装电压转换模块，能有效减少柜内布线的复杂度。建模过程中首先还原了主体的圆柱轮廓与法兰安装面的孔位分布，严格按照实物的安装尺寸预留了轴伸长度、主体外径的装配间隙，重点还原了出线端的弯管防护结构，避免后续做设备整体装配时出现线缆与周边结构件的干涉问题。实际选型应用时，要注意轴连接时优先选用柔性联轴器，避免硬连接带来的径向载荷损伤编码器内部轴承，安装时要保证编码器轴与被测转轴的同轴度偏差在允许范围内，不然长期运行会导致轴承磨损加快、输出脉冲丢数的问题。这类小体积编码器常被用在包装机械的送膜辊转速检测、AGV小车的行走轮里程计数、自动化分拣线的工位定位触发、小型数控机床的进给轴位置反馈场景，不同脉冲分辨率的型号可以适配不同的检测精度需求，从低速的输送线转速采集到中高速的主轴角度反馈都能覆盖。建模时特意区分了主体金属外壳、前端法兰安装面、实心测量轴、出线防护套的不同结构特征，还原了各部件的装配层级，方便结构设计人员直接调用模型做安装位的干涉检查，不用再反复核对二维样本的尺寸参数，能有效缩短设备设计阶段的选型建模周期。
