台式机ATX结构金属电源壳体设计

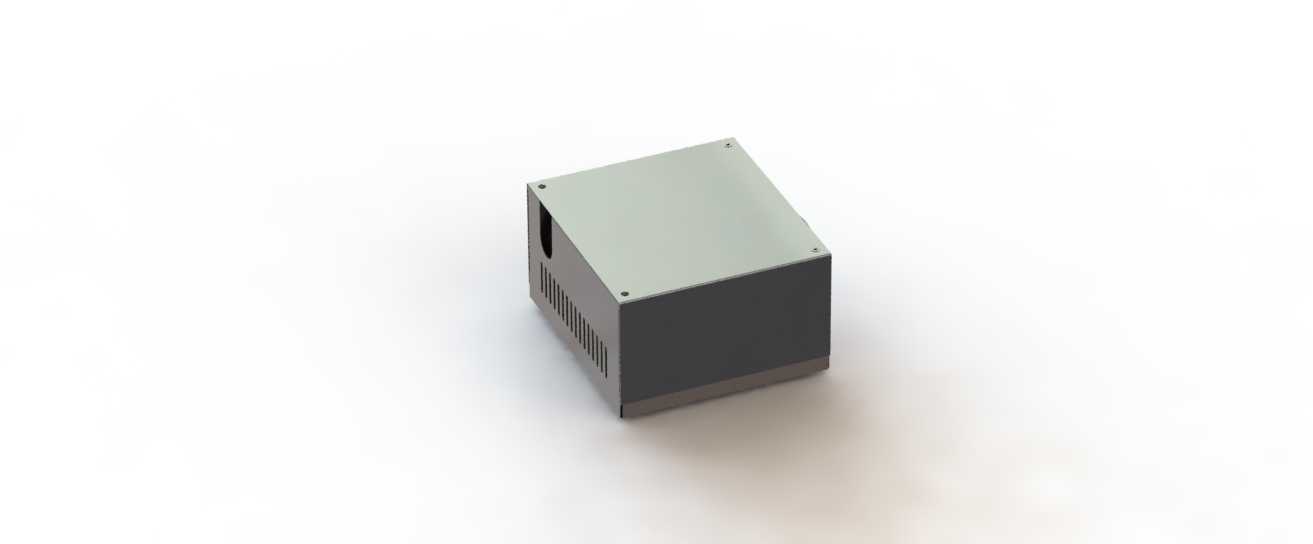

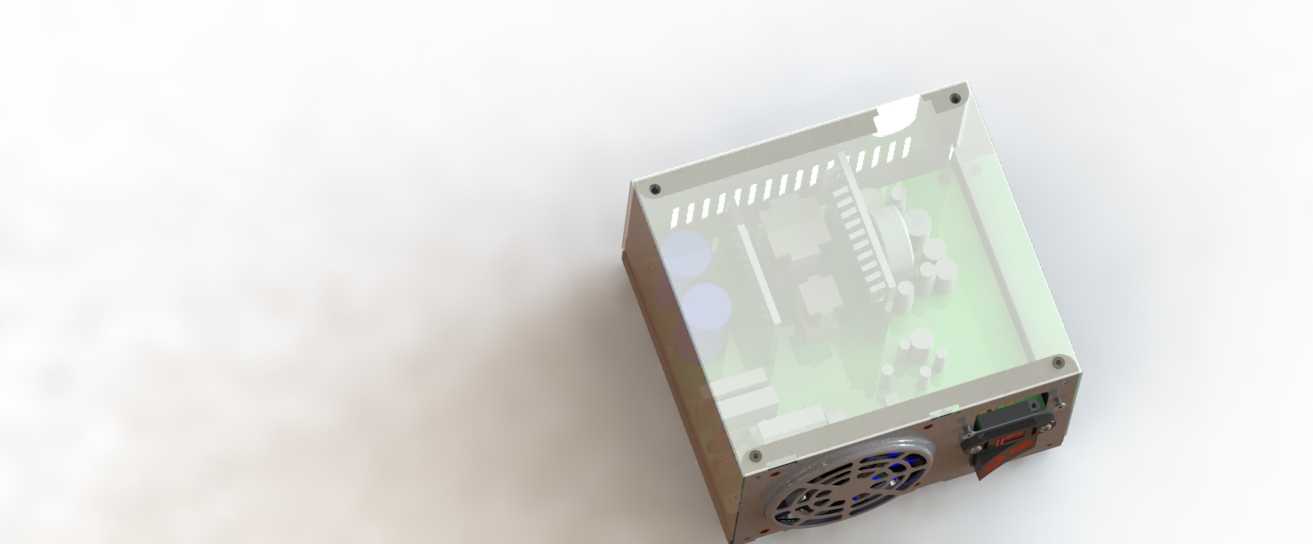

日常做PC整机结构适配、工控机内置供电单元选型时，ATX规格电源的壳体结构是绕不开的设计环节，这套三维结构完整还原了量产级ATX电源的外壳装配逻辑，能直接给结构设计人员做装配干涉校验、机箱适配模拟提供精准的参考基准。从实际装机场景来看，不管是常规塔式台式机箱、卧式商用办公主机，还是改造款工控机柜内置供电位，ATX电源的安装边界都有统一的行业约定，这套壳体严格遵循通用ATX电源的外形尺寸规范，长宽高尺寸完全匹配标准安装位的预留空间，安装孔位的位置、孔径都对应机箱电源固定位的通用标准，不需要额外做安装位的改型就能适配绝大多数常规机箱的固定结构，做整机结构模拟时可以直接调用，省去重新核对安装尺寸的重复工作。设计思路上优先考虑了钣金加工的工艺可行性，外壳采用薄板弯折拼接的结构，减少不必要的复杂曲面，所有弯折处的圆角都匹配常规钣金冲压的工艺要求，不需要开特殊模具就能实现量产加工，能有效控制加工环节的成本。壳体侧面预留的通风格栅结构，位置刚好对应电源内部散热风扇的出风路径，格栅的开孔尺寸、开孔密度经过合理排布，既不会因为开孔过大降低壳体的结构强度，也不会因为开孔过小阻碍风道流通，能配合内部风扇形成顺畅的散热通路，带走电源工作时内部变压器、整流元件产生的热量，避免高温堆积影响元件使用寿命。壳体的拼接结构采用卡扣加螺丝固定的组合方式，边缘做了卷边处理，既可以提升壳体整体的结构刚性，避免安装过程中边缘划手，也能让上下壳体的拼接缝隙更均匀，装配后不会出现错位、翘边的问题。壳体一端预留的AC输入接口位、电源开关位、模组输出线的过孔位，都对应常规ATX电源的接口排布位置，做内部元件排布时，可以直接以这个壳体为基准，放置PCB板、散热片、风扇等内部组件，提前校验元件和壳体之间的安全间隙，避免出现元件顶壳、接口错位的问题。做电磁屏蔽设计时，这个金属壳体的连续闭合结构也能形成完整的屏蔽层，减少电源工作时产生的电磁辐射向外泄露，避免对主机内部的主板、内存等敏感元件造成电磁干扰，同时也能阻挡外部环境的电磁信号影响电源的稳定运行。
