2mm间距五触点公头连接器结构设计

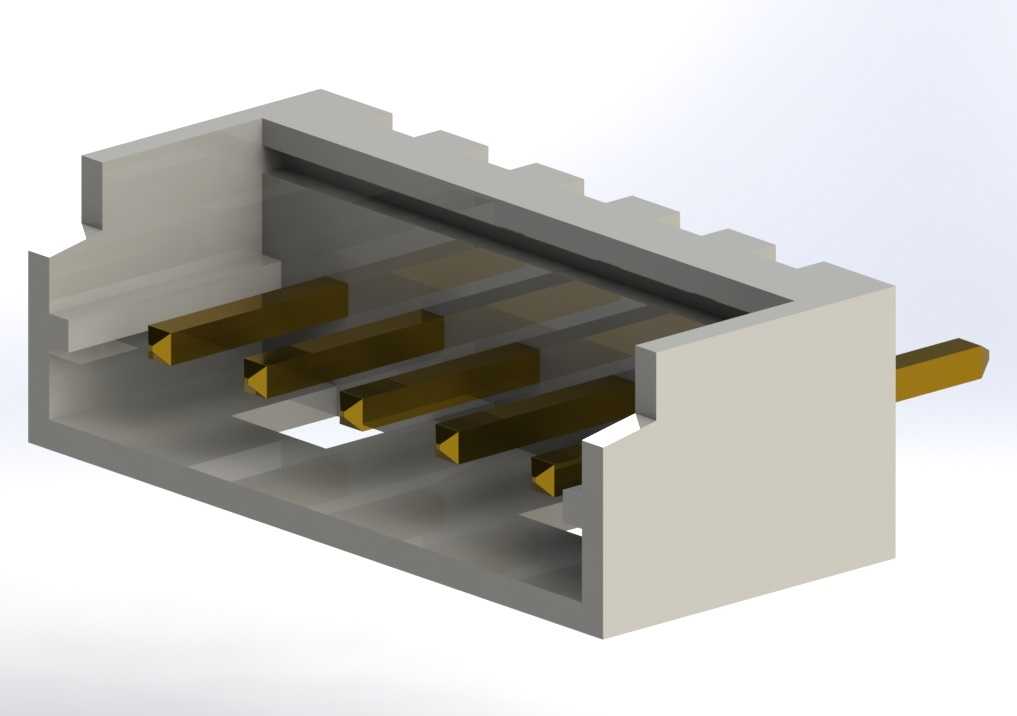

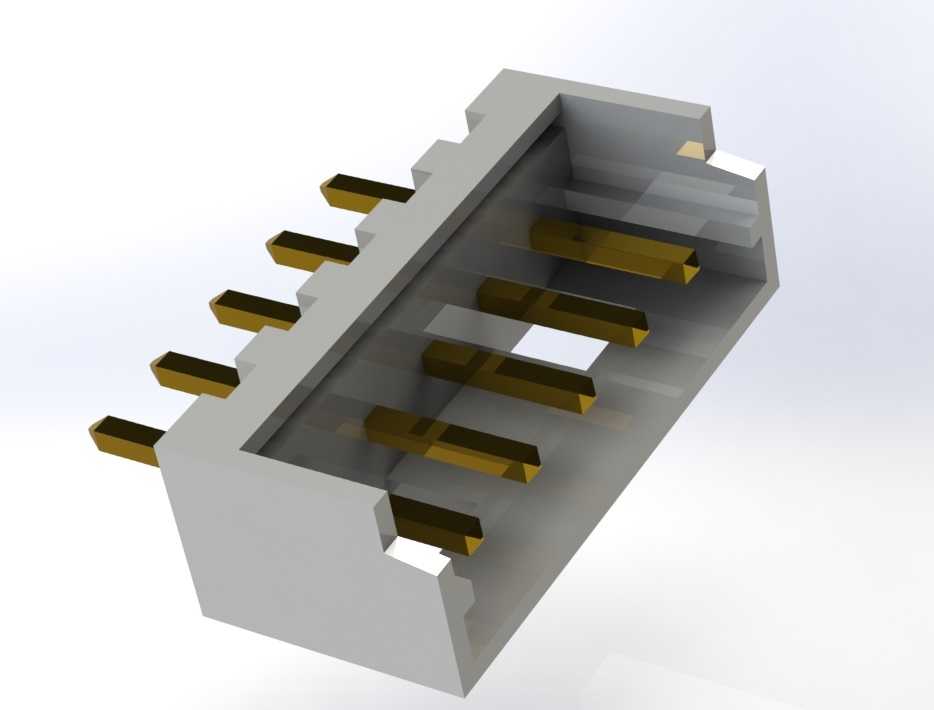

这类2mm间距的五触点公头连接器，在消费电子、小型工控板卡、便携检测设备内部的板对板、线对板连接场景中应用极广，很多手持测量仪器、小型传感模块的信号传输链路里，都能见到同规格接插件的身影，核心作用是实现多路弱电信号的稳定导通，同时兼顾小空间内的装配便利性。从结构设计来看，公头基座采用绝缘耐温的工程塑料塑压成型，基座侧壁做了导向斜角，装配时能和母座形成自动对位，避免插装过程中插歪导致的触点弯折、接触不良问题；五个导电触点平行排布，触点间距严格控制在2mm，既满足小体积设备的高密度布线需求，又能保证相邻触点之间的绝缘间隙满足安规要求，不会出现信号串扰、爬电距离不足的问题。触点本身采用铜合金基材冲压成型，接触端做了倒角处理，插入母座时能顺滑导入对应接触弹片，尾部伸出的焊脚适配常规波峰焊、回流焊工艺，焊脚长度和宽度匹配标准PCB焊盘设计，不需要额外定制焊盘就能直接完成SMT或通孔焊接。安装边界上，公头基座的外形尺寸做了严格管控，插合方向的总长度预留了足够的母座配合余量，基座两侧的定位凸台能卡在PCB对应的定位孔内，焊接前可以先完成预固定，避免过焊时连接器移位导致的焊接偏移；基座顶部的阶梯状结构是防呆设计的一部分，反向插装时会被母座的限位结构挡住，从物理层面杜绝反插损坏触点的风险。设计过程中需要重点考量触点的保持力，每个触点和塑料基座之间都做了倒刺卡合结构，正常插拔过程中不会出现触点被带出基座的情况，同时触点的接触压力经过反复校核，既能保证多次插拔后仍有足够的接触正压力，避免接触电阻过大导致的信号衰减、发热问题，又不会因为插拔力过大导致装配困难、母座弹片过度疲劳。这类接插件在实际选型时，往往需要匹配对应的线径或PCB板厚，模型中预留的触点尾部长度可以根据实际焊接需求做微调，基座的绝缘材质可以根据使用场景的耐温等级更换，比如在车载高温环境下可以替换为更高耐温等级的工程塑料，普通消费电子场景用常规阻燃PPA材质即可满足使用要求。
