Huco直角L型双出轴齿轮传动箱体

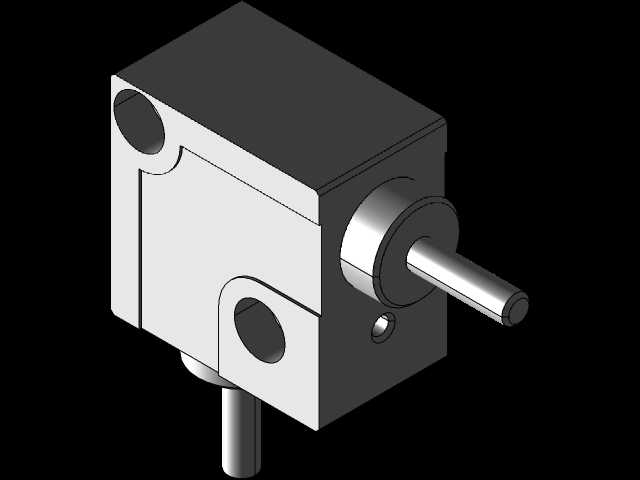

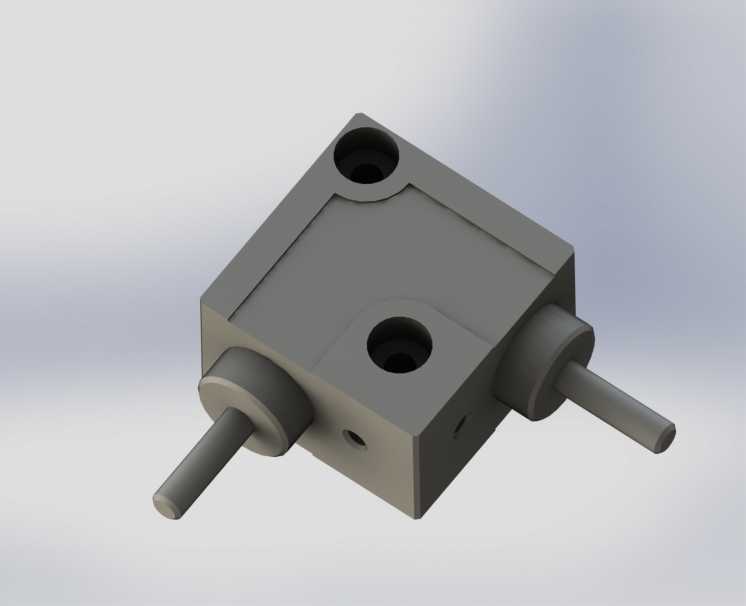

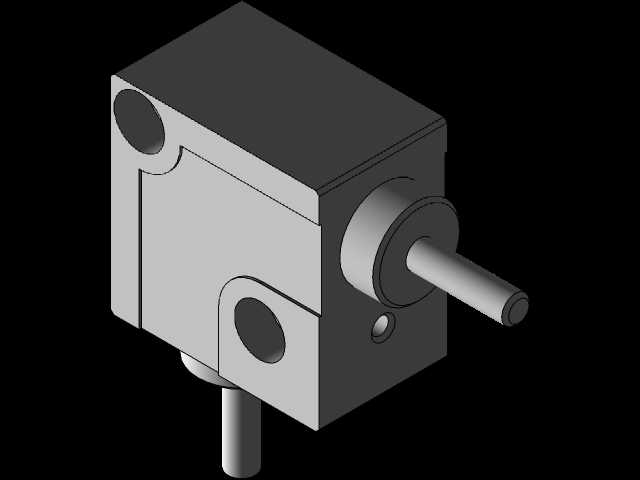

这款L型布局的齿轮传动箱体，核心应用在需要交错轴动力换向的小型传动链路中，常见于桌面级自动化输送模组、小型实验设备动力传输、精密仪器进给机构这类安装空间局促、需要90度转向传递扭矩的场景。不同于常规同轴或平行轴传动箱，L型的结构布局能充分利用设备角落的闲置空间，在不额外增加设备整体长宽尺寸的前提下完成动力转向，尤其适配那些对安装空间有严格限制的紧凑型设备设计。从功能特性来看，箱体采用一体化铣削成型的壳体结构，两个输出轴呈90度直角分布，内部通过啮合齿轮组完成动力的转向传递，壳体上预留的两个沉头安装孔可直接通过螺栓固定在设备安装基板上，侧面的小孔为工艺定位孔，用于加工阶段的装夹定位以及装配阶段的齿轮间隙调整定位。设计思路上优先考虑了安装便捷性与传动稳定性，壳体的方形基准面可直接贴合安装面，无需额外设计转接安装座，两个伸出轴的轴径统一，可适配同规格的联轴器、同步带轮或者输出接头，减少选型时的配件匹配工作量。从安装边界来看，箱体主体为规整的方形结构，两个输出轴分别从相邻的两个侧面垂直伸出，安装时需要预留轴端的连接件装配空间，壳体上的安装孔中心距与壳体边缘保持固定间距，设计安装板时可直接按照孔位坐标加工安装孔，不需要额外做避让结构。实际选型使用时，要注意输出轴的径向载荷承受范围，这类小型齿轮箱多用于轻载动力传输场景，不适合承受过大的轴向冲击载荷，安装时要保证两个安装面的平面度，避免壳体受迫变形导致内部齿轮啮合间隙异常，加剧齿轮磨损。壳体的边角做了小倒角处理，既避免装配时锐边划伤操作人员，也能在安装时起到导向作用，方便快速对准安装孔位。
