伺服电机轴承侧安装法兰轮毂结构

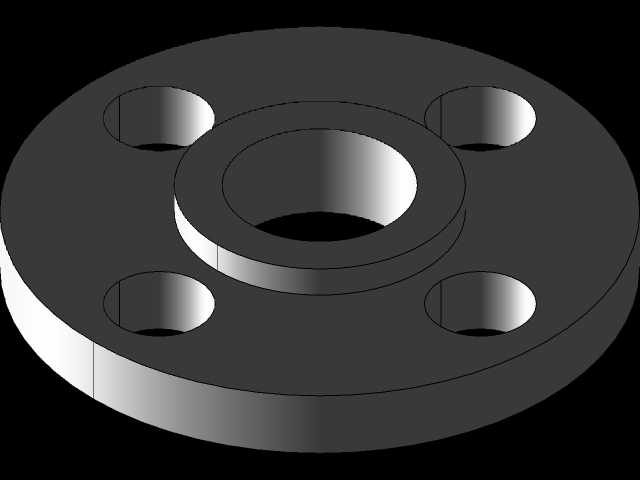

在伺服传动系统的装配链路里，轴承侧的安装轮毂是衔接电机输出端轴承与外接负载构件的核心衔接零件，这类零件常见于小型自动化执行模组、桌面级机械臂关节、精密送料机构的动力输出端，承担着定位轴承外圈、传递回转扭矩、保证轴系同轴度的关键作用。从结构设计逻辑来看，该轮毂采用盘式法兰构型，中心设置阶梯通孔，大直径段用于适配伺服电机轴承外圈的安装定位，孔壁的公差配合选取过渡配合区间，既保证轴承装入后不会出现径向窜动，也避免过盈量过大导致轴承外圈变形影响预紧精度；中心孔的小直径段用于避让电机输出轴，预留的间隙可以避免轴转动时与轮毂发生剐蹭磨损。法兰盘面上均匀分布四个贯通安装孔，孔位的分度圆直径严格匹配对应型号伺服电机端盖的安装螺孔位置，安装孔采用光孔设计，装配时螺栓穿过光孔直接拧入电机端盖的螺纹孔，法兰端面与电机端盖贴合的平面设置了较高的平面度要求，避免装配后出现端面跳动导致轴系偏斜。轮毂的主体材质选用铝合金，一方面是利用铝合金密度低的特性降低电机输出端的附加转动惯量，避免额外惯量影响伺服系统的动态响应性能，另一方面铝合金的切削加工性能优异，可以稳定保证各配合面的尺寸精度，同时表面自然形成的氧化层也能满足常规工业场景下的防锈需求。从安装边界来看，轮毂的最大外圆直径根据对应RDS3115型号伺服的端盖尺寸匹配设计，轴向总厚度控制在轴承安装位的轴向尺寸范围内，不会超出电机端盖的安装空间，装配后轮毂的外端面与轴承外圈端面齐平，外接负载构件可以直接通过轮毂端面的止口定位，用螺栓固定在轮毂的外端面安装位上，保证负载回转中心与电机轴中心完全重合。这类轮毂在设计时特意将法兰根部做了圆角过渡处理，避免应力集中导致的法兰盘断裂问题，四个安装孔的孔口也做了倒角处理，既方便装配时螺栓顺利导入，也能去除加工毛刺避免装配时刮伤电机端盖的涂装面。在实际应用场景中，这类轮毂不需要额外做表面处理，加工完成后去除毛刺即可直接装配，适配的伺服电机多用于3C产品组装工位的小型执行机构、教学用机械臂关节、小型传送带的动力驱动端，在这些对传动精度、响应速度有要求的场景里，轮毂的加工精度直接影响整个轴系的回转精度，若轮毂的同轴度超差，会导致电机转动时出现径向跳动，轻则影响负载定位精度，重则加剧轴承磨损缩短电机使用寿命。
