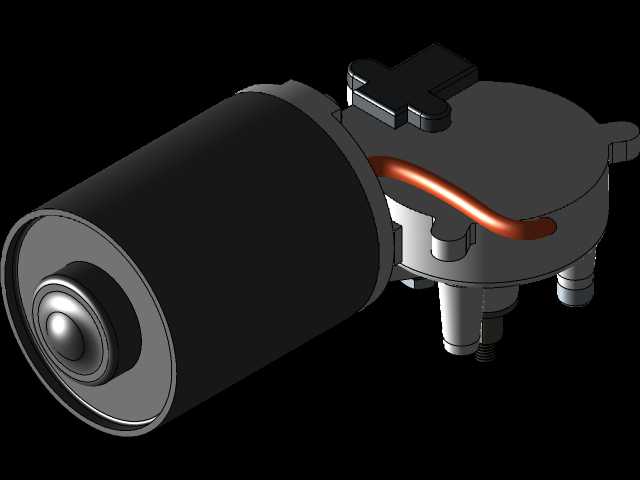

TS-40GZ7090蜗轮减速直流电机结构

　　这款蜗轮蜗杆结构的直流减速动力单元，常被应用在小型自动化输送线、智能家电传动模块、车用辅助执行机构、小型医疗器械驱动端这类对输出扭矩有要求、安装空间受限的场景里，和普通直驱直流电机不同，它通过蜗轮蜗杆副的大减速比实现低转速大扭矩输出，同时自带反向自锁特性，负载端不会因为外力拖拽出现倒转，能省掉额外的制动结构，简化整套设备的传动链路设计。从结构设计逻辑来看，动力输入端是常规的有刷直流电机筒体，输出端集成了封闭式的蜗轮减速仓，电机轴端直接加工出蜗杆齿形，和仓内的蜗轮直接啮合，省去了中间过渡传动齿轮，既压缩了整体轴向尺寸，也减少了传动环节的功率损耗。出线端做了侧向走线的结构设计，引线从减速仓侧面引出并做了弧度避让，不会和安装面、

　　周边相邻结构件产生干涉，适配侧装、正装、倒装等多种安装姿态。设计建模时需要重点把控几个安装边界：电机筒体的外径、减速仓的中心距、输出轴的伸出长度与轴径、安装固定孔的孔位分布，这些尺寸直接决定了该动力单元能不能顺利嵌入设备的预留安装位；建模过程中要还原蜗轮仓的壳体分型、端盖止口、轴承位的配合尺寸，输出轴端的连接结构也要和常用的联轴器、传动轮安装尺寸匹配，避免选型后出现装配干涉。实际选型应用时，要注意这类蜗轮减速结构的传动效率相对齿轮减速更低，不适合长时间连续高负载运行，更适合间歇式传动的工位，同时因为蜗杆和蜗轮的啮合存在侧隙，对传动定位精度有极高要求的场景需要额外做消隙结构适配；建模时还原的接线端子位置、壳体加强筋结构，

　　也能帮助结构工程师提前评估走线空间、壳体强度是否满足设备的使用工况，不用反复核对二维样本的零散尺寸，缩短整机设计的校核周期。输出轴的朝向和减速仓的相对位置是固定的，建模时要明确输出轴和电机筒体的垂直布局关系，避免在装配时出现方向装反的问题，壳体上的安装凸台做了下沉设计，固定螺丝锁附后不会凸出于壳体表面，进一步压缩了安装所需的空间余量，适配紧凑化的设备设计需求。
